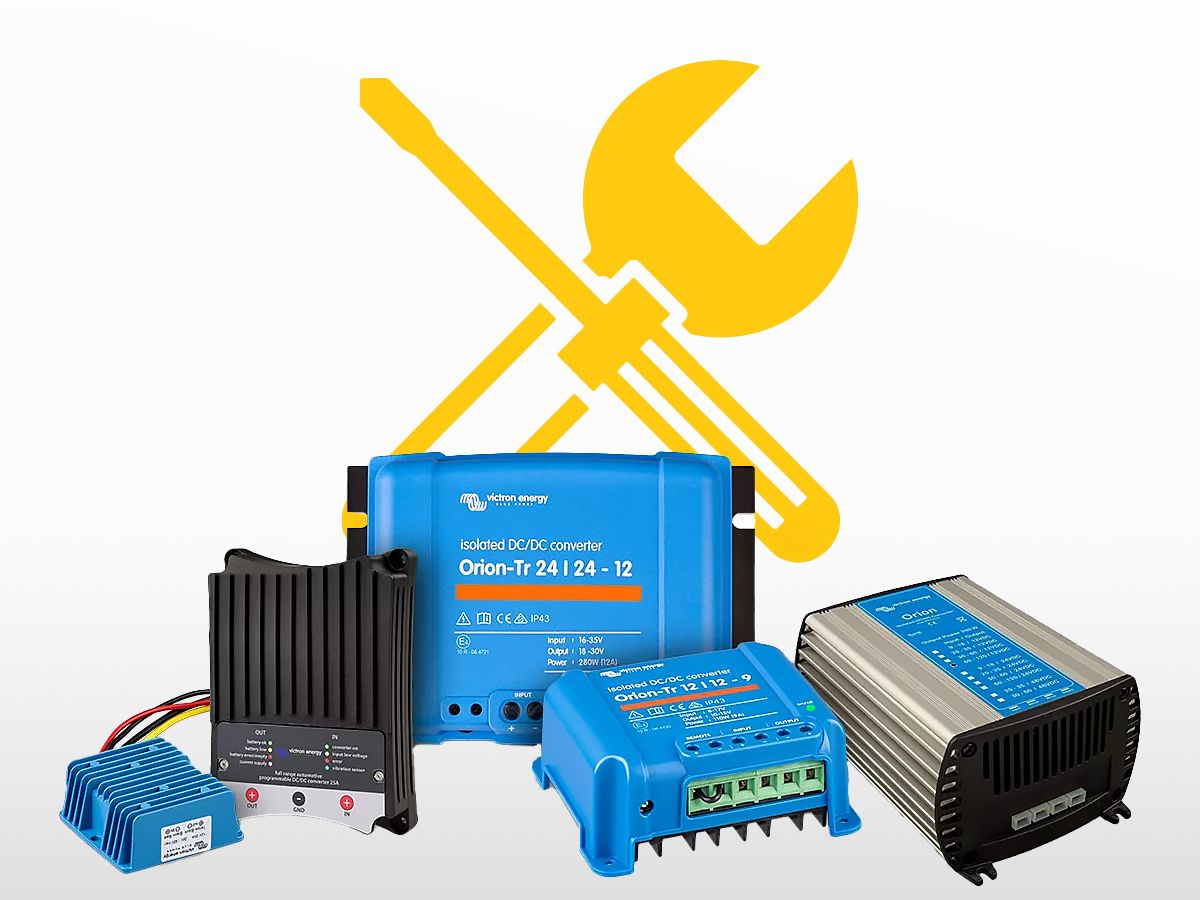

Choix et installation d'un convertisseur DC → DC
Le convertisseur DC ou CC (courant continu) transforme une tension continue de batterie (12V, 24V ou 48V) en une tension continu différente
exemple : 12V → 24V / 24V → 48V / 12V → 48V et inversement 24V → 12V / 48V → 24V / 48V → 12V.
Il existe aussi le convertisseur DC → DC isolé qui peut délivrer la même tension en sortie qu'en entrée, mais stabilisée et débarrassée des parasites dû à la conversion, grâce à une isolation galvanique.
La tension de sortie peut être modulable.
Il est possible de l'utiliser comme chargeur de batterie.
Il est recommandé pour alimenter des appareils électroniques sensibles.
1 Choix et compatibilité
Pour bien sélectionner un convertisseur DC, il faut connaitre :
- La tension nominale d'entrée (input) de la batterie
- La tension en sortie (output) du récepteur
- Le courant ou la puissance du récepteur
1/ Tension d'entrée
La tension du parc batterie peut être en 12V, 24V ou 48V et plus rarement en 36V ou 96V. C'est la tension continue du système. Plus le système est important, plus cette tension est haute pour réduire le courant. Si vous avez un doute, pour connaitre la tension de votre parc batterie, rendez-vous sur la page "installation d'une batterie".
2/ Tension de sortie
L'alimentation du récepteur peut nécessiter un convertisseur DC si la tension est différente de celle de la batterie ou si l'alimentation est dite "sensible", c'est-à-dire qu'elle ne tolère que des faibles variations de tension et aucun parasite comme les cartes électroniques et les appareils de télécommunication.
3/ Courant nominal
A savoir
Le courant admissible par le convertisseur DC est fonction de la charge à alimenter.
Exemple : Pour alimenter une pompe 12V - 100W avec une batterie en 24V.
Il faut un convertisseur qui transforme une tension de 24V en 12V avec une puissance de 100W.
On utilise la formule P (W) = U (V) x I (A) soit 100W = 12V x I (A) ce qui donne I = 100 / 12 = 8.33A
Il faudra donc un convertisseur 24 / 12 - 9A
Le convertisseur va tolérer un courant plus élevé sur une courte période pour permettre aux récepteurs créant une pointe de courant au démarrage de s'enclencher. Ce courant maximal varie selon les modèles et la technologie, il faut donc s'assurer que le pic au démarrage pourra être supporté par le convertisseur.
2 Installation
Les principales sources de défaillance d'un convertisseur, hormis un problème de compatibilité ou de manipulation, sont la température ambiante et la poussière. La conversion d'énergie fait chauffer l'appareil, plus la charge est élevée, plus il chauffe. Cette chaleur excessive détériore le rendement, et en cas extrême, met le convertisseur en défaut. C'est pour cela que les convertisseurs sont équipés de grille et de ventilateur.
Le chargeur doit être installé dans un endroit sec et ventilé.
Si la poussière s'accumule sur les entrées d'air, il convient de les nettoyer.
3 Câblage
Le choix du câble est primordial pour le bon fonctionnement du système. Une section de câble insuffisante va provoquer une grande perte d'énergie.
Le dimensionnement du câble est définis par le courant et la tension qui le traverse ainsi que par sa longueur.
Pour calculer la section adéquate, reportez-vous au tableau de dimensionnement.
Vérifier la polarité des câbles avant chaque branchement à l'aide d'un testeur (multimètre) ou en repérant les câbles avec du scotch par exemple. Les couleurs communes étant le rouge pour le (+) et le bleu pour le (-).
Conseil pratique
Protéger l'entrée et la sortie du convertisseur avec des protections individuelles type disjoncteur ou fusible ayant un calibre adapté.
Consignes de sécurité
Le plus souvent le câble souple sera privilégié (multi-brins fins), il faut donc s'assurer que tous les brins du câble sont bien rentrés dans le bornier de connexion. Si des brins sont écrasés, pliés ou ressortis, recommencer le branchement.
Ne pas couper des brins sur un câble pour réduire la section. Si le câble est trop gros pour le bornier, il convient de le remplacer par une section inférieure. La section maximale tolérée par le régulateur est indiquée sur la fiche technique.
Les risques liés à des brins qui dépassent du bornier ou à une mauvaise connexion sont :
Le court-circuit, incendie, brûlure...
Maintenance
Le convertisseur ne nécessite pas de maintenance particulière.
Cependant, pour s'assurer du bon fonctionnement, il est conseillé d'effectuer quelques contrôles périodiques :
- Vérifier les connexions, (serrage, absence de corrosion)
- Vérifier l'état général des câbles et de leurs supports.
