Choix et Installation d'un régulateur de charge solaire / Turoriel, astuces de pros & conseils pratiques

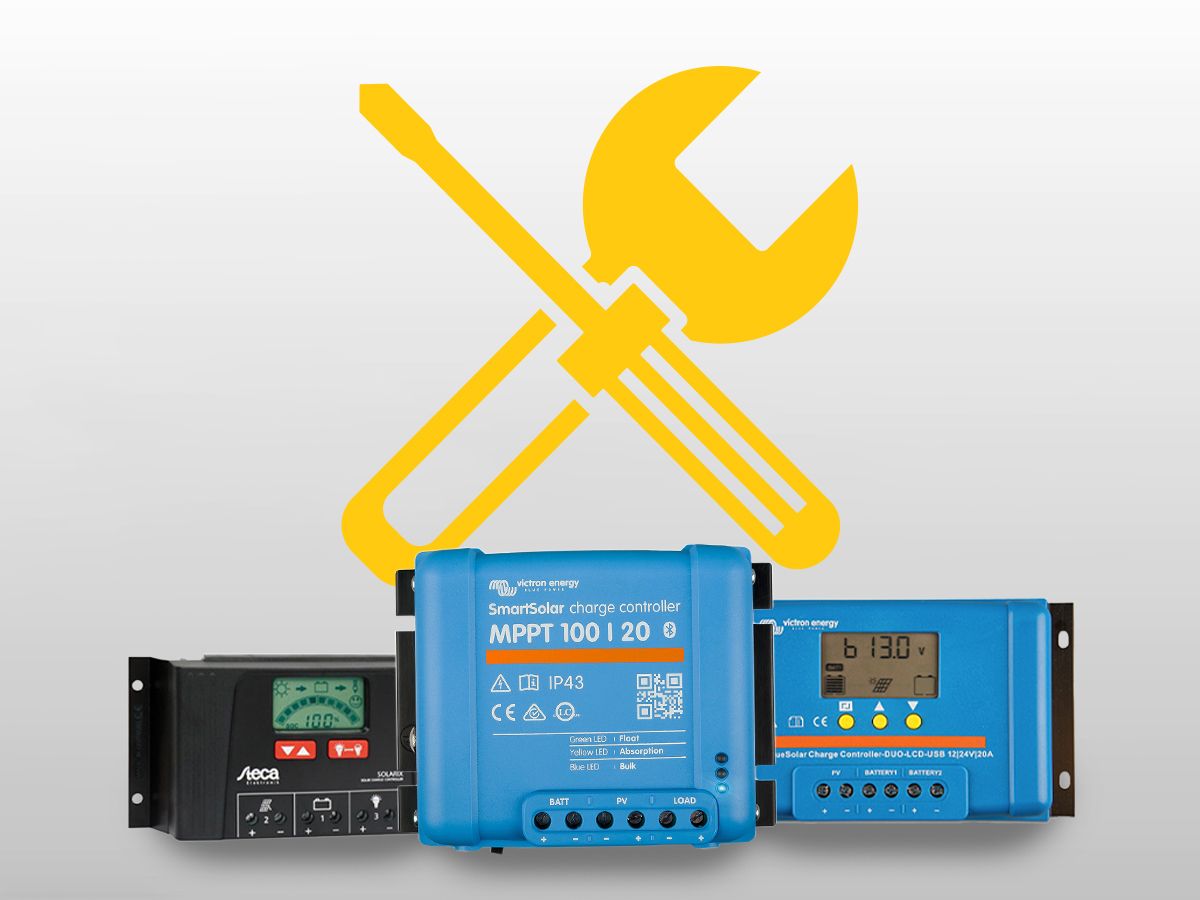

Installation du régulateur

Le régulateur de charge assure plusieurs fonctions :

  • Régulation de la charge de la batterie par limitation de la tension pour éviter les surcharges.
  • Limitation de la décharge par délestage de l'utilisation, pour éviter les décharges trop profondes risquant d'endommager la batterie.
  • Contrôle du fonctionnement du système par voyant ou affichage LCD.

Il doit être installé au plus près de la batterie pour limiter la longueur des câbles et donc les pertes d'énergies.

Il est préférable de choisir un emplacement hors gel, au sec et ventilé.

Se référer à la notice fabricant.

1 Choix et compatibilité

Le régulateur de charge doit être compatible avec les panneaux solaires et la batterie.

1/ Pour la ou les batteries

Il suffit de connaitre la tension du parc complet, 12V, 24V, 36V ou 48V.

2/ Pour le ou les panneaux

Il y a plusieurs cas possibles. (pour plus d'informations sur les panneaux, rendez-vous sur la page d'installation des panneaux solaires).

  • Panneaux 36 cellules (12V) ou 72 cellules (24V) :

- Avec un régulateur classique type "PWM", la tension panneau doit être la même que celle de la batterie. Dans le cas d'une batterie 12V, on doit avoir un panneau 12V ou plusieurs mais branchés en parallèle pour ne pas modifier la tension. On ne pourra pas utiliser un panneau 24V ou deux panneaux 12V branchés en série qui donnerais du 24V.

- Avec un régulateur MPPT, la tension panneau doit être supérieure à celle de la batterie pour qu'il fonctionne correctement. Dans le cas d'une batterie 12V, on ne peut pas utiliser un panneau 12V, il faudra au minimum un panneau 24V, deux panneaux 12V branchés en série ou un panneau avec un plus grand nombre de cellules (54 ou 60 par exemple).

Pour une batterie 24V, c'est un peu différent, le minimum sera un panneau 24V soit 72 cellules.

  • Panneaux 54 / 60 cellules et autres :

- On ne pourra utiliser qu'uniquement un régulateur MPPT car la tension panneau ne correspond pas à une tension batterie standard. On s'assurera toutefois d'avoir toujours une tension supérieure à celle de le batterie.

3/ Régulateur MPPT

Il est limité en tension d'entrée côté panneau solaire, 75V, 100V, 150V ou plus.
Pour savoir si le régulateur est compatible avec les panneaux qu'on cherchera à brancher en série pour obtenir la tension la plus élevée possible, on additionne les tensions à vide (Uoc) puis on ajoute un coefficient de 20% pour tenir compte de l'influence de la température ambiante.

Exemple : 2 Panneaux 250Wc avec une tension à vide de 38V chacun nous donne : 38(V) + 38(V) = 76(V) x 1.2 = 91.2V
Il faudra donc un régulateur qui supporte une tension en entrée de 100V.

A savoir
Concernant le courant du régulateur, une seule formule s'applique : P = U x I ("P" étant la puissance en Watt, "U" la tension en Volts et "I" le courant en A).
Exemple : 2 Panneaux 150Wc avec une batterie en 12V donne : 300(W) = 12(V) x I(A) >>> I = 300 / 12 = 25A
Il faudra donc un régulateur de 25A.

Pour sélectionner le régulateur adapté à vos panneaux solaires Télécharger le calculateur MPPT (.xlsx 82Ko)

2 Câblage

Le choix du câble est primordial pour le bon fonctionnement du système. Une section de câble insuffisante va provoquer une grande perte d'énergie.

Le dimensionnement du câble est définis par le courant et la tension qui le traverse ainsi que par sa longueur.

Pour calculer la section adéquate, reportez-vous au tableau de dimensionnement.

Attention
1/ Sur tous les modèles de régulateur PWM ou MPPT, il est important de raccorder la batterie en 1er puis de le mettre sous tension sans aucun autre branchement pour que l'appareil identifie la tension du système (12V, 24V, 36V ou 48V).
2/ De plus, pour les régulateurs équipés d'une sortie pour l'alimentation des consommateurs (sortie de charge en 12, 24 ou 48 V), il est fortement  déconseillé d'y brancher un onduleur ou une pompe en direct. Le risque est d'endommager le régulateur.

Vérifier la polarité des câbles avant chaque branchement à l'aide d'un testeur (multimètre) ou en repérant les câbles avec du scotch par exemple. Les couleurs communes étant le rouge pour le (+) et le bleu pour le (-).

Consignes de sécurité

Le plus souvent le câble souple sera privilégié (multi-brins fins), il faut donc s'assurer que tous les brins du câble sont bien rentrés dans le bornier de connexion. Si des brins sont écrasés, pliés ou ressortis, recommencer le branchement.

Ne pas couper des brins sur un câble pour réduire la section. Si le câble est trop gros pour le bornier, il convient de le remplacer par une section inférieure. La section maximale tolérée par le régulateur est indiquée sur la fiche technique.

Les risques liés à des brins qui dépassent du bornier ou à une mauvaise connexion sont :

Le court-circuit, incendie, brûlure,....

  Conseil pratique
Protéger toutes les entrées et sorties du régulateur avec des protections individuelles type disjoncteur ou fusible ayant un calibre adapté.

Maintenance

Le régulateur ne nécessite pas de maintenance particulière.

Cependant, pour s'assurer du bon fonctionnement, il est conseillé d'effectuer quelques contrôles périodiques :

  • Vérifier les connexions, (serrage, absence de corrosion)
  • Vérifier l'état général des câbles et de leurs supports.
