Systèmes de communication, Monitoring & Commande à distance

Décryptage des différents modes de communication sur un site isolé

₁ Description

On utilise un outil de communication pour récupérer des informations sur un système solaire autonome comme la tension batterie, la puissance solaire, la consommation, ... via différents réseaux à notre disposition comme le Bluetooth et le WiFi pour les courtes portées, les ondes radios (LoRaWAN) et GPRS (3G / 4G) pour les longues portées. De nombreuses solutions existent pour s'adapter à un maximum cas.

On peut également utiliser certains de ces outils pour piloter à distance une installation. Couper la consommation en cas de tension batterie trop faible par exemple.

Le Bluetooth

Ce mode de communication permet l'échange d'une faible quantité de données à très courte portée. Cela se fait via des ondes radios UHF (Ultra Haute Fréquence) sur une bande de 2.4 GHz. Le débit est limité à environ 2 Mbit/s (Mégabit par seconde) théorique.

Le fonctionnement est très simple, il suffit d'appairer un smartphone, tablette ou PC à un module Bluetooth. Cependant, il peut arriver que la connexion est du mal à se faire, très souvent, c'est un problème de compatibilité entre les générations de Bluetooth des appareils. Il existe 8 générations différentes, il est donc recommandé de mettre à jour les appareils. Il ne nécessite aucun abonnement.

Le WiFi

Ce mode de communication permet l'échange d'une grande quantité de données à très courte portée mais grâce à internet la portée n'a plus de limite. Cela se fait via des ondes radios. Le débit est important, environ 1.3 Gbit/s (Gigabit par seconde) théorique.

Le fonctionnement est très simple et compatible avec le plus grand nombre d'appareil actuel. Cependant, il nécessite un routeur (box ADSL ou clé 3G/4G par exemple) pour créer le réseau WiFi et une connexion internet pour transmettre les données. Il faut donc un abonnement auprès d'un opérateur.

Les ondes LoRaWAN

Ce mode de communication permet l'échange d'une faible quantité de données à longue portée. Cela se fait via des ondes radios sur une bande de 868 MHz. Le débit est limité par la bande passante, il n'y aura donc qu'un envoi par heure pour les données les plus importantes.

Son principal atout réside dans le fait qu'il ne nécessite aucun abonnement (ADSL ou 3G/4G), il peut cependant être connecté à internet via une passerelle.

Le GPRS

Ce mode de communication permet l'échange d'une grande quantité de données à longue portée. C'est une extension du réseau GSM pour le transfert de données. Cela se fait via le réseau 2G / 3G ou 4G. Le débit va d'environ 170 kbit/s pour la 2G à plus de 1 Gbit/s pour la 4G+ et 5G à venir.

La qualité du signal va être sensible aux variations météorologiques et à l'affluence aux heures de pointes. Son utilisation est limitée par son coût. En effet, un abonnement est nécessaire et permet un nombre de données limité. Des formules commencent à sortir en illimité.

₂ Les solutions disponibles sur www.solaris-store.com

En Bluetooth

Le fabricant VICTRON spécialisé dans l'énergie embarquée et autonome a développé un module Bluetooth compatible avec tous ses appareils équipés d'une connectique VE.Direct. C'est le Smart Dongle Bluetooth. Certains appareils en sont déjà équipé.

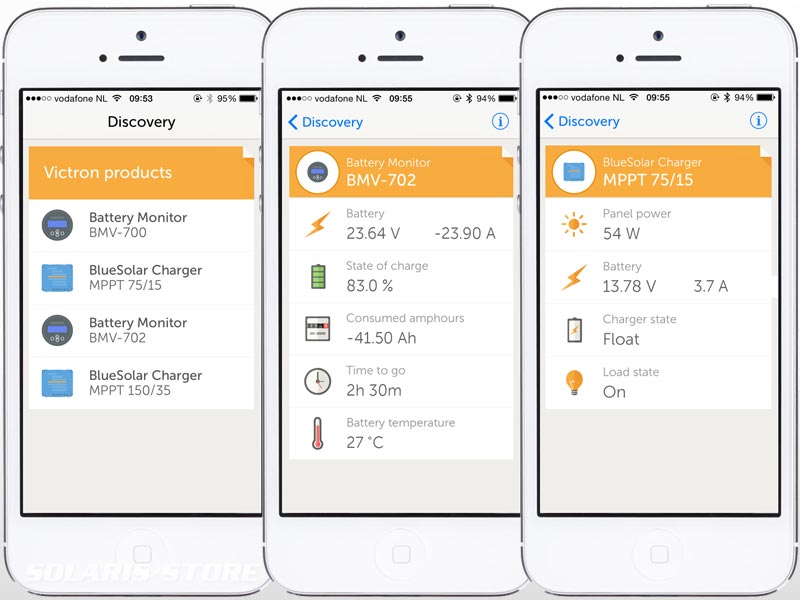

Son application, "VictronConnect", est téléchargeable gratuitement en ligne pour les PC sur ce lien ou pour les smartphones et tablettes sur Google Play Store et Apple Store.

En fonction de l'appareil qui est connecté, on pourra afficher toutes les données utiles pour la surveillance de l'installation (tension batterie, production solaire, consommation, autonomie, température, etc...). On pourra également modifier les paramètres via une application plus ludique et accessible à tous. On peut gérer plusieurs Dongles sur une même installation.

En WiFi

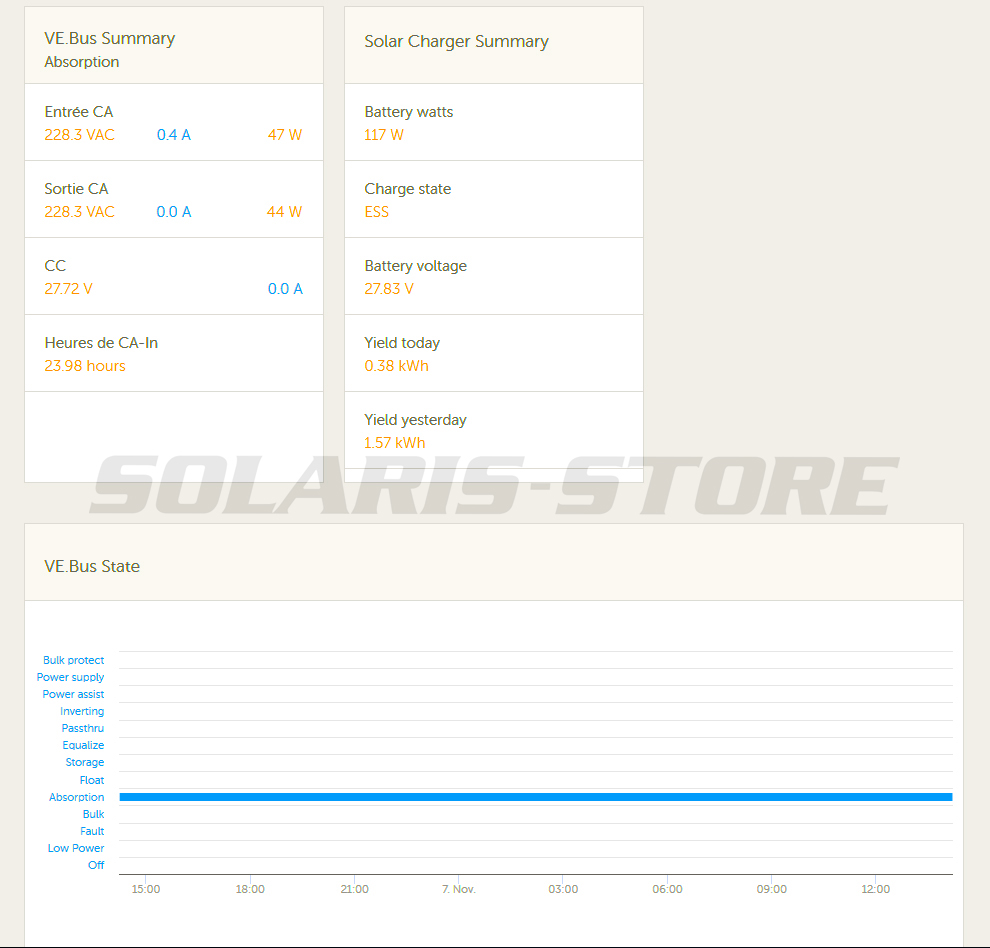

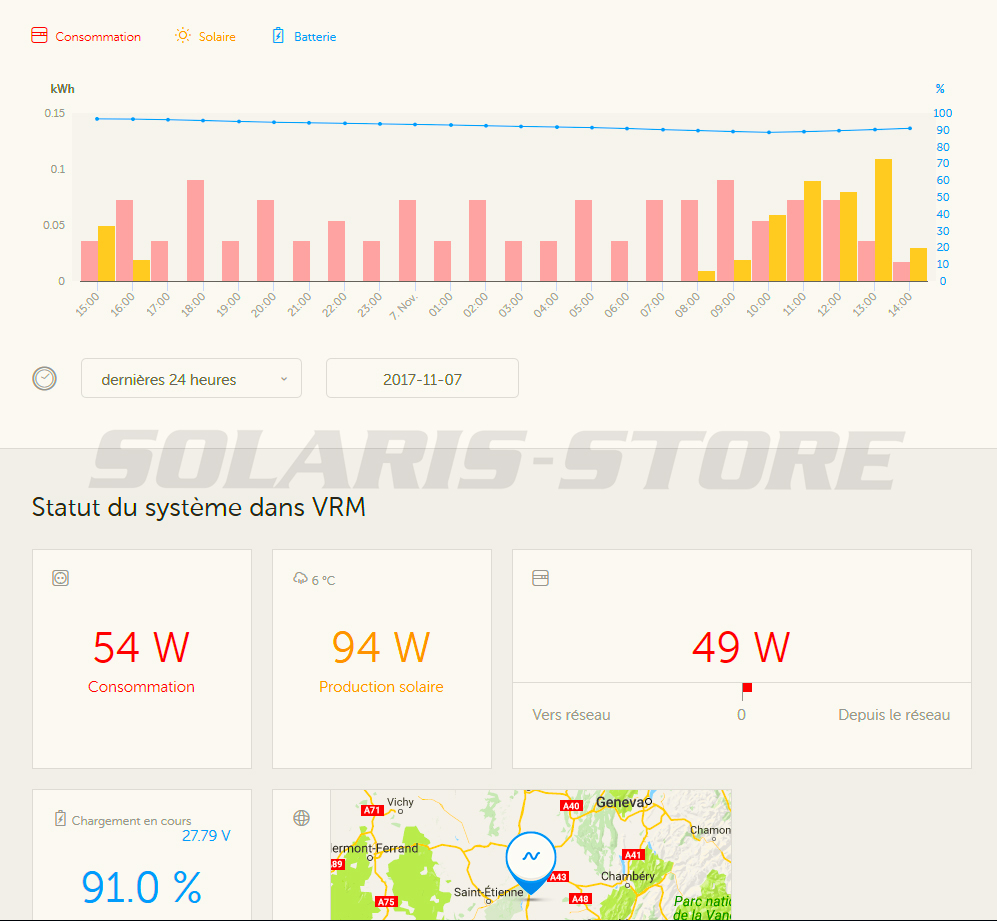

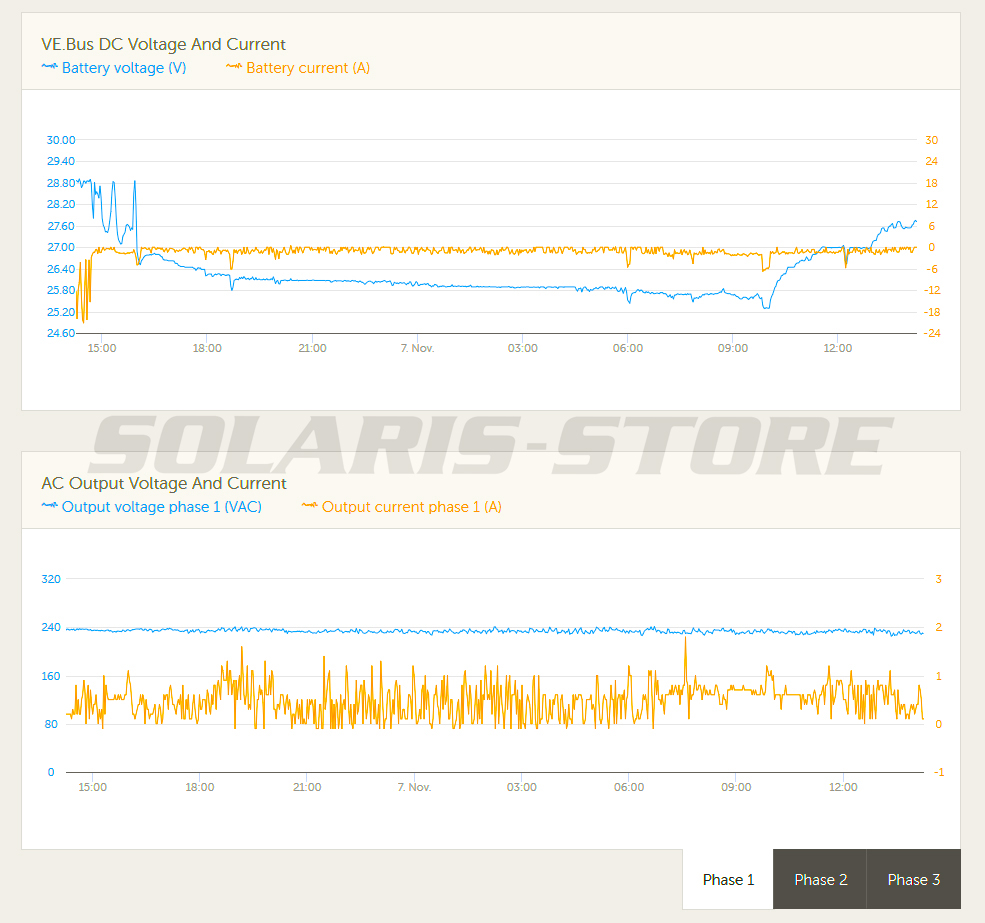

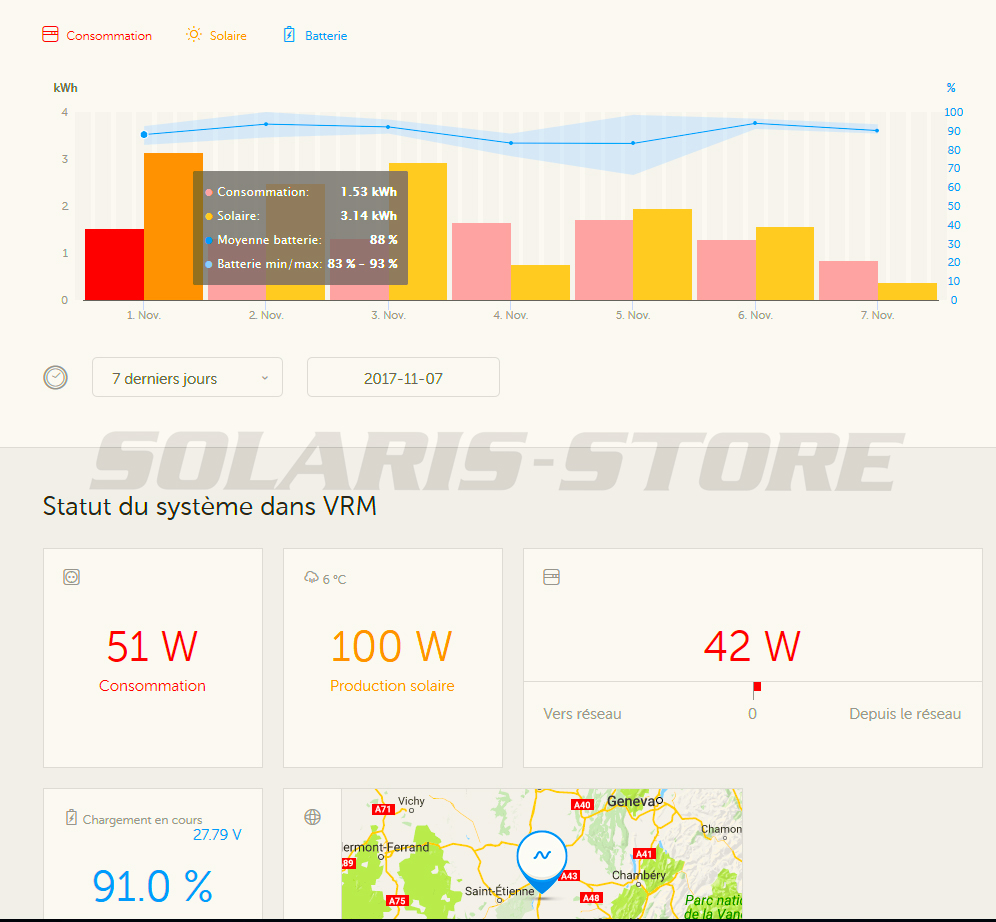

En branchant une clé WiFi USB ou une clé WiFi USB longue portée sur un des ports USB d'un Color Control GX ou d'un Venus GX de VICTRON on peut se connecter à un réseau WiFi et ainsi transmettre toutes les données d'une installation (tension batterie, production solaire, consommation, autonomie, température, etc...) sur le web qui seront ensuite visibles depuis n'importe ou dans le monde sur le VRM Portal de VICTRON.

Onde LoRaWAN

On peut connecter tous les appareils VICTRON équipés d'un port VE.Direct à un module de communication LoRaWAN pour transmettre les données principales d'une installation (tension batterie, production solaire, consommation, etc...) sur internet qui seront ensuite visibles depuis n'importe où dans le monde sur le VRM Portal de VICTRON.
