DIAGNOSTIC : comment savoir si mon panneau solaire fonctionne ?

Points de contrôle pour vérifier si votre panneau solaire fonctionne correctement

Attention
Avant toutes choses, reportez-vous à la section "Installation et principe de fonctionnement" pour contrôler et comprendre votre système.
Souvent, des détails qui ont été négligés au moment de l'installation sont à l'origine des dysfonctionnements.

₁ Vérifier l'état général du verre en face avant, il ne doit y avoir aucune fissure, impact, point chaud sur une soudure (tâche marron). Si le panneau présente un de ces défauts, il doit être remplacé.

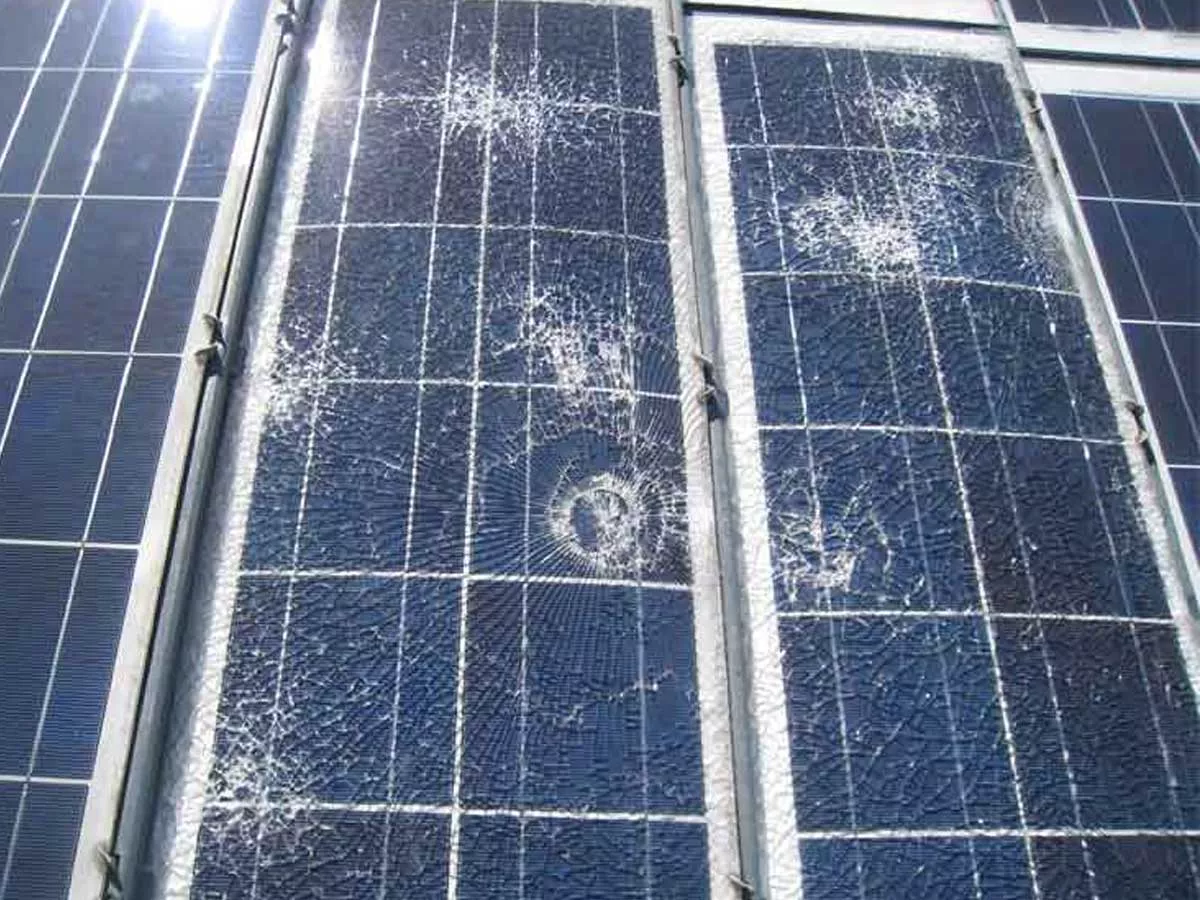

Impactes de grêle sur panneau solaire photovoltaïque

₂ Vérifier l'état général du revêtement arrière appelé "Tedlar" (Polyfluorure de vinyle), il ne doit y avoir aucune rayure ni trou. Si son étanchéité n'est pas bonne, les soudures des cellules vont s'oxyder et former des points chauds.

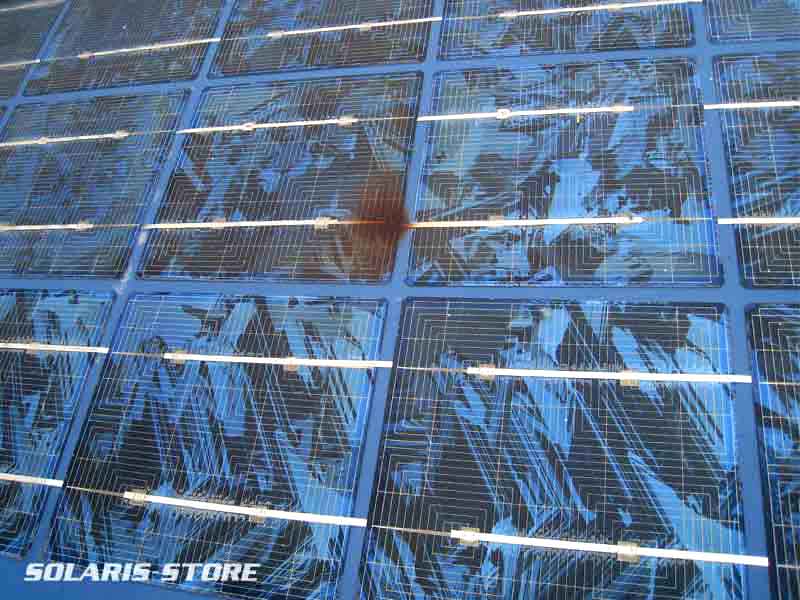

Oxydation et point chaud d'une soudure de cellule photovoltaïque

Mesure thermique d'un point chaud sur panneau solaire

₃ Vérifier l'état général de la boîte de connexion. Si celle-ci est cassée ou fondue, le panneau doit être débranché immédiatement puis remplacé.

Boite de connexion d'un panneau photovoltaïque fondue

₄ Contrôler que le panneau délivre bien une tension en Volt (V). Pour se faire :

- Couper le sectionneur ou disjoncteur côté panneau. S'il n'y a pas de dispositif de sectionnement, couvrir le panneau pour masquer les cellules puis débrancher les câbles aux bornes du régulateur.

- S'assurer que la surface avec les cellules est bien exposée au rayonnement solaire.

- A l'aide d'un testeur appelé aussi voltmètre ou multimètre, mesurer la tension au bout des câbles du panneau.

Cette tension varie en fonction de l'ensoleillement. Elle est appelée "tension à vide" (Uoc ou Voc). Sa valeur maximale est indiquée en général sur l'étiquette au dos du panneau ou sur la fiche technique. Cette valeur est quasiment impossible à atteindre, car elle est mesurée en laboratoire, cependant en plein soleil la tension doit s'en approcher.

₅ Contrôler que le panneau produit bien du courant en Ampère (A). Cette étape nécessite de l'appareillage plus spécifique.

Si vous avez un testeur ou multimètre qui permet de mesurer un courant continu avec un calibre suffisant (10A), voici comment faire :

- S'assurer que la surface avec les cellules est bien exposée au rayonnement solaire.

- A l'aide d'un testeur appelé aussi ampèremètre ou multimètre, mesurer le courant au bout des câbles du panneau.

Pour pouvoir mesurer un courant le testeur doit être placé en série avec le système, il faut donc, en général, modifier le branchement sur le multimètre.

Le courant de court-circuit appelé aussi "courant à vide" (Isc) est indiqué sur l'étiquette au dos du panneau ou sur la fiche technique.

A savoir
Dans le cas où le régulateur est connecté au panneau et à la batterie, les données affichées ne seront plus "à vide" mais "en charge" soit sur l'étiquette du panneau ou sur la fiche technique (Umpp) pour la tension en charge et (Impp) pour le courant en charge.
Si le système est équipé d'un régulateur avec affichage LCD, la tension et le courant venant du panneau seront indiqués.
