Principe de fonctionnement d'un kit solaire habitat isolé

₁ Qu'est-ce qu'un kit solaire ?

Un système solaire autonome appelé aussi "kit solaire pour site isolé" a pour but de fournir une alimentation électrique partout et à tout moment dans des lieux isolés du réseau électrique (EDF ou autre) ou pour sécuriser des appareils sensibles quand le réseau est défaillant.

La taille du système varie fortement en fonction des consommations et du site géographique.
Plus le site est ensoleillé tout au long de l'année plus la puissance solaire peut être réduite ainsi que le nombre de jours d'autonomie qui sont stockés dans la batterie.

A titre d'exemple, pour alimenter un frigo de 100 Litres toute l'année, il faudrait :
En Guadeloupe : un kit 150Wc avec 110Ah de batterie en 12V
A Marseille : un kit 300Wc avec 165Ah de batterie en 24V
A Lille : un kit 750Wc avec 330Ah de batterie en 24V

₂ Comment ça marche ?

L'énergie est fabriquée par les panneaux solaires photovoltaïques puis stockée dans des accumulateurs type batterie en passant par un régulateur de charge.
On peut y ajouter des accessoires comme un chargeur de batterie 230V avec un groupe électrogène ou encore un onduleur pour alimenter des appareils en 230V comme sur le réseau EDF.

La batterie permet de restituer l'énergie à la demande, tout au long de la journée et de la nuit. De plus, elle délivre une tension constante pour alimenter des appareils en courant continu (12, 24 ou 48Vcc) et via un onduleur des appareils en courant alternatif (230Vca).

Le régulateur permet de rendre compatible la tension du panneau solaire avec celle de la batterie en fonction de l'ensoleillement et de l'état de charge de la batterie. Il régule et protège le système.

Agrandir l'animation

₃ Système solaire hybride

Dans la majorité des installations solaires autonomes, et d'autant plus sur les sites isolés occupés à l'année, on prévoit une seconde source d'alimentation comme un groupe électrogène qui permet d'avoir un appoint pour recharger la batterie en cas de mauvais temps prolongé ou de défaillance du système.

Dans ce cas, on utilise un onduleur/chargeur qui combine un chargeur de batterie, un onduleur et détecte automatiquement la présence de tension alternative 230V à son entrée lorsque le groupe démarre. Il est même capable de déclencher le groupe électrogène à un moment précis comme lors d'une pointe de courant ou d'une chute de tension de la batterie.

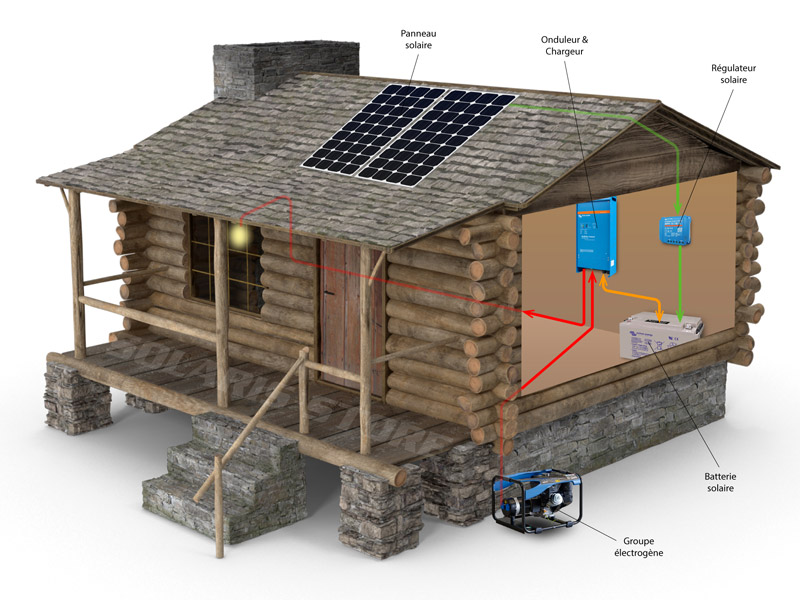

Schéma de principe d'un kit solaire hybrid (solaire + groupe électrogène)

VIDEOS

Installation pas à pas d'un kit solaire 100W

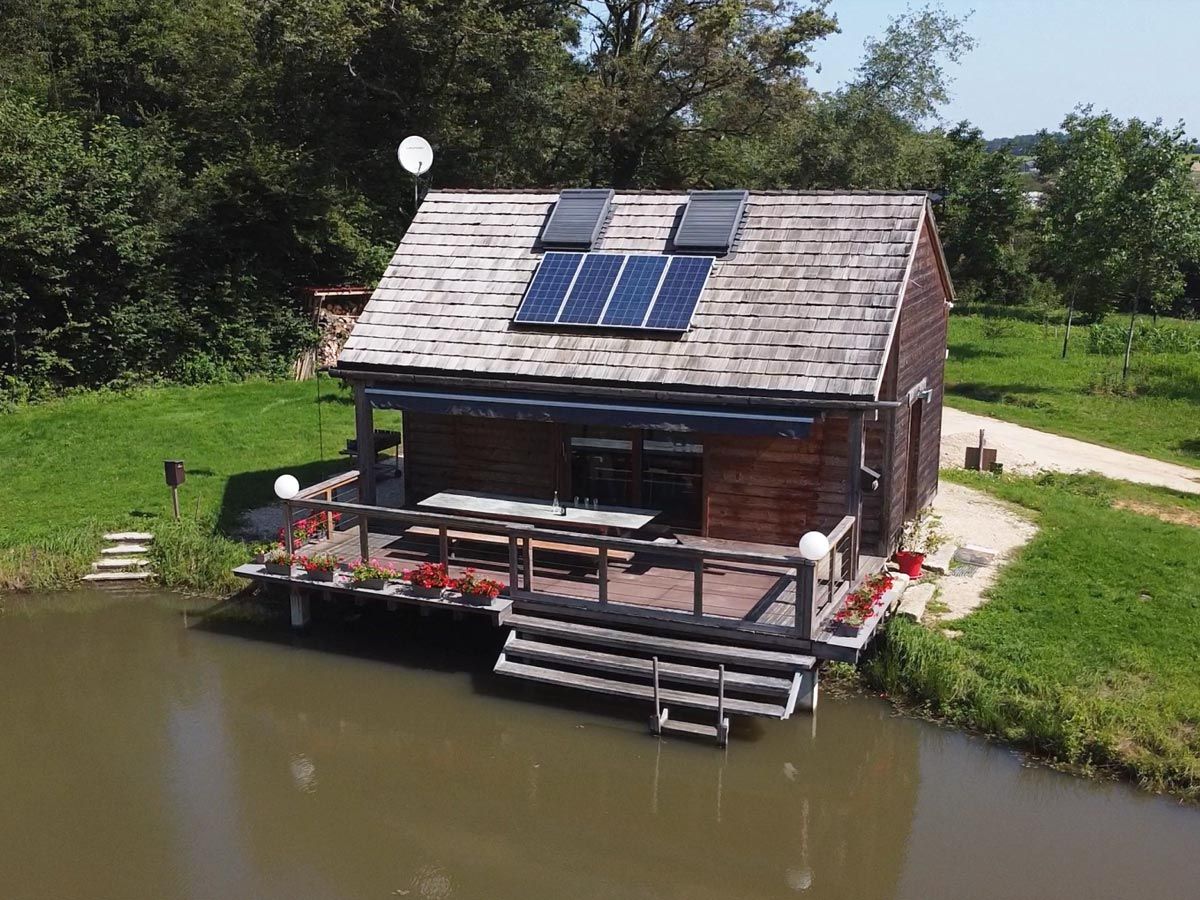

Cette cabane en bois autonome située au centre aéré de la commune d'Echallon à 800m d'altitude vers Oyonnax dans l'Ain (01) est alimentée par un kit panneau solaire de 100W.

La batterie d'une grosse capacité de 230Ah permet d'alimenter l'éclairage pendant des jours sans soleil pour que les enfants puissent y accéder été comme hiver.

Les différents types de kits solaires photovoltaïques

Kit solaire habitat

Kit solaire Camping-car

Chargeur solaire portable

Kit de pompage solaire

Application professionnelles

Comment choisir le bon kit solaire ?

Pour choisir un kit solaire adapté à vos besoins, vous devez :
₁ Lister vos appareils électriques (bilan de consommation)
₂ Déterminer votre position géographique (carte d'ensoleillement)

Erreurs à éviter lorsqu'ont choisi un kit solaire :
Un kit sur-dimensionné : Il coutera + cher et l'électricité en surplus sera perdue
Un kit sous-dimensionné : Vous manquerez d'électricité pendant les périodes de mauvais temps
Un kit sans protection : Risques pour la sécurité des personnes et des biens
