Principe de fonctionnement d'un convertisseur DC → DC

Qu'est-ce qu'un convertisseur DC → DC ?

₁ Description

Le convertisseur DC ou CC (courant continu) transforme une tension continue de batterie (12V, 24V ou 48V) en une tension continue différente

exemple : 12V → 24V / 24V → 48V / 12V → 48V et inversement 24V → 12V / 48V → 24V / 48V → 12V.

Il existe aussi le convertisseur DC → DC isolé qui peut délivrer la même tension en sortie qu'en entrée, mais stabilisée et débarrassée des parasites dû à la conversion, grâce à une isolation galvanique.
La tension de sortie peut être modulable.
Il est possible de l'utiliser comme chargeur de batterie.
Il est recommandé pour alimenter des appareils électroniques sensibles.

Exemple : Charge d'une batterie 12V avec une batterie 24V

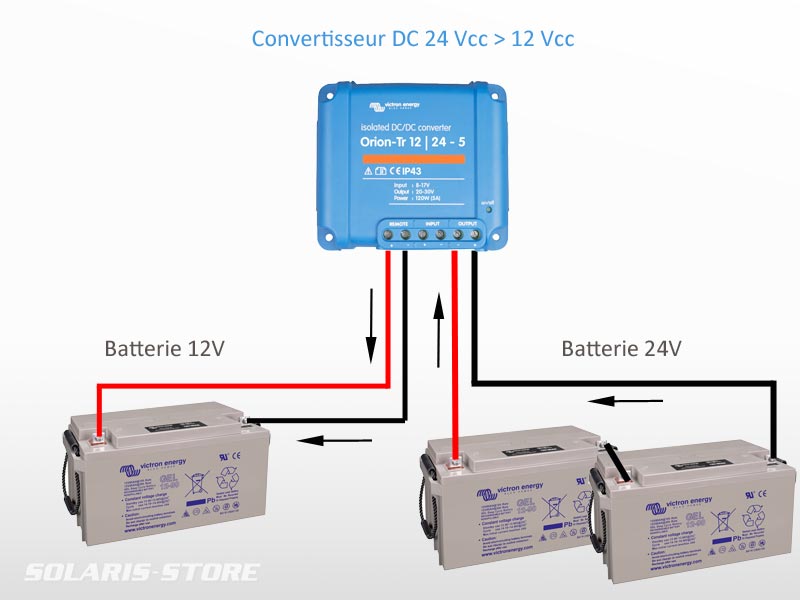

Schéma de principe d'un convertisseur DC DC

₂ Fonctionnement

1/ Tension nominale

Il y a deux tensions à déterminer : La tension d'entrée (input) qui est en général celle de la batterie et la tension de sortie (output) qui est celle du récepteur à alimenter. La tension d'entrée est définie par une plage de tension assez large car elle est amenée à varier en fonction de l'état de charge de la batterie. La tension de sortie est constante, mais peut être réglable sur les modèles avec isolation galvanique.

2/ Courant nominal

A savoir
Le courant admissible par le convertisseur DC est fonction de la charge à alimenter.

Le convertisseur va tolérer un courant plus élevé sur une courte période pour permettre aux récepteurs créant une pointe de courant au démarrage de s'enclencher. Ce courant maximal varie selon les modèles et la technologie.

3/ Rendement

Comme tous les convertisseurs d'énergie, le convertisseur DC à un rendement exprimé en %, il est le rapport entre l'énergie absorbée et l'énergie restituée avec un facteur de puissance. Il est de l'ordre de 80 à 95%.

Ce rendement est variable en fonction des modèles, mais il dépend aussi :

- De la puissance
- De la tension de la batterie
- De la tension d'alimentation
- Du courant nominal

4/ Protections

Un chargeur intègre de base plusieurs sécurités :

Protection contre les courts-circuits
Protection contre l'inversion de polarité
Limitation de tension en sortie
Protection contre la surchauffe

Principe de fonctionnement d'un convertisseur DC → DC

Qu'est-ce qu'un convertisseur DC → DC ?

₁ Description

₂ Fonctionnement

1/ Tension nominale

2/ Courant nominal

3/ Rendement

4/ Protections
