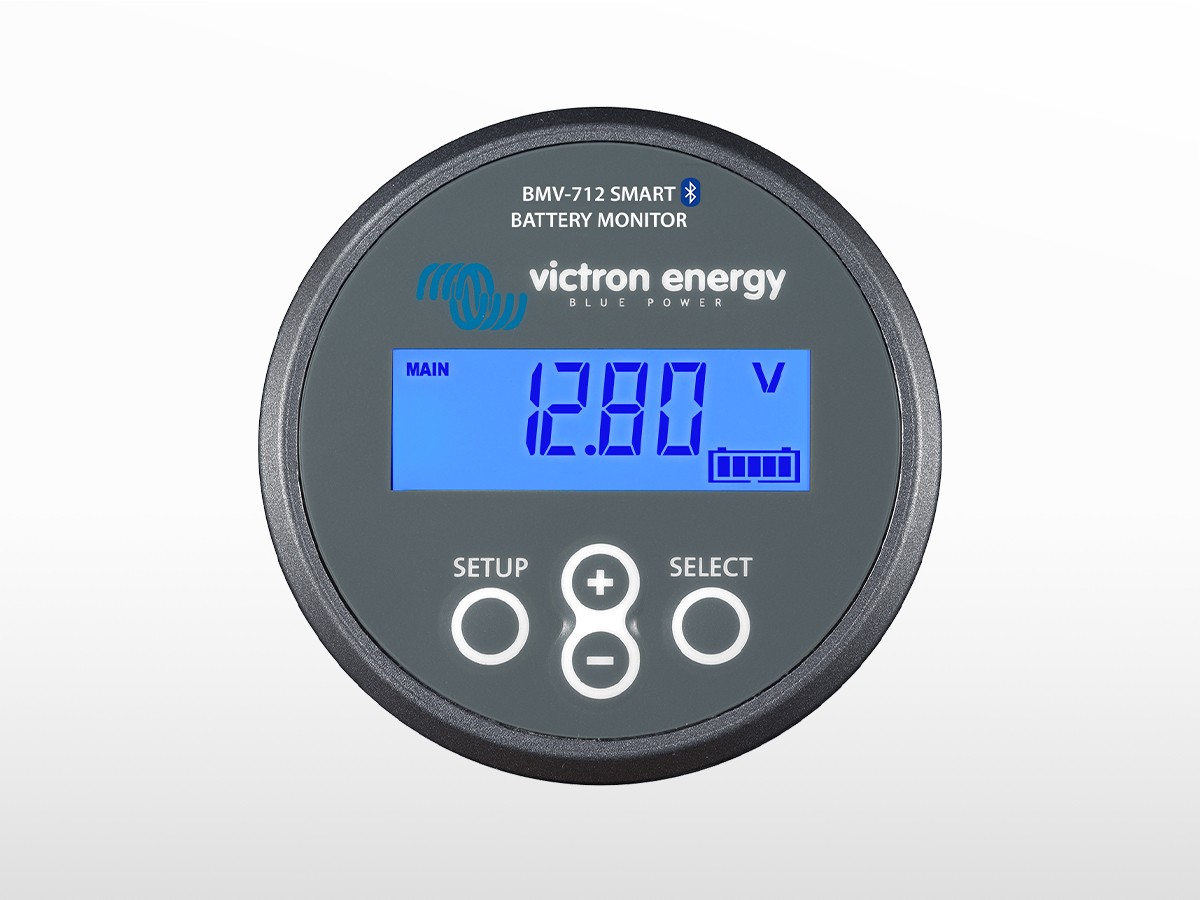

Indicateur / contrôleur de charge batterie BMV 712 Smart (6 à 95V)

Description

Indicateur / contrôleur de charge batterie BMV 712 Smart bluetooth

L'accessoire indispensable dans un système solaire autonome !

La capacité restant de la batterie dépend des ampères-heures consommés, du courant de décharge, de la température et de l'ancienneté de la batterie. Pour tenir compte de toutes ces variables, des algorithmes logiciels complexes sont nécessaires.
En plus des options d'affichage de base, telles que la tension, le courant et les ampères-heures consommés, la série BMV-700 affiche également l'état de charge, l'autonomie restante et la consommation en Watt.

Bluetooth intégré

Grâce à son dispositif Bluetooth intégré, le BMV Smart est prêt pour aborder l'ère de l'Internet des objets. Grâce à la mise en place de la fonction Bluetooth dans la plupart des produits Victron Energy, la communication sans fil entre les produits permettra de simplifier l'installation du système et d'améliorer le rendement.

Télécharger l'application Victron Bluetooth

Utilisez un Smartphone ou un autre dispositif avec une connexion Bluetooth afin de :
- personnaliser vos paramètres,
- surveiller toutes les données cruciales sur un seul écran,
- voir l'historique des données, et afin de mettre à jour le logiciel lorsque de nouvelles fonctions sont disponibles.

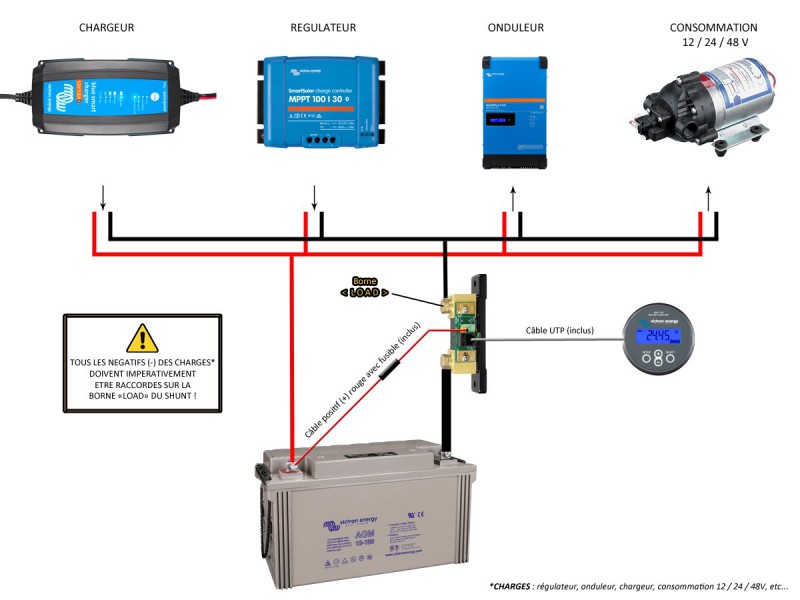

Installation très simple

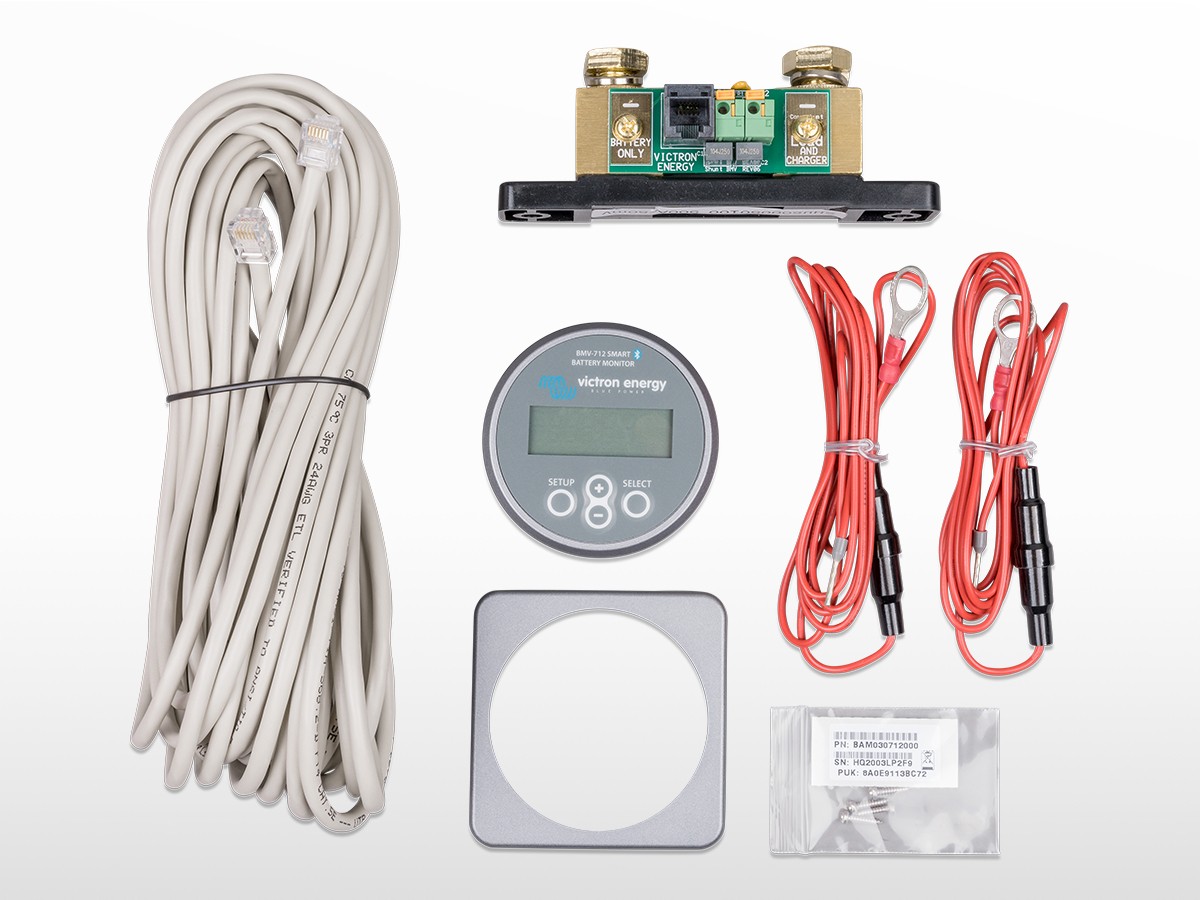

Toutes les connexions électriques se font par connexion rapide sur la carte de circuit imprimé (PCB) du shunt. Le shunt est raccordé au contrôleur avec un câble téléphonique standard RJ12. Inclus : câble RJ12 (10 m) et câble de batterie avec fusible (2 m). Aucun autre composant n'est nécessaire. Les autres pièces fournies sont un cadran pour un écran carré ou rond, une bague de fixation pour le montage arrière, et les vis nécessaires au montage avant.

Contrôle de la tension médiane

Une mauvaise cellule, ou une mauvaise batterie peut détruire un banc de batterie de grande taille et onéreux. Lorsque les batteries sont connectées en série, un avertissement ponctuel peut être produit en mesurant la tension médiane. Veuillez consulter la section 5.2 du manuel du BMV pour de plus amples renseignements. Nous recommandons notre Battery Balancer (Équilibreur de batterie) – BMS012201000 – pour optimiser la durée de vie des batteries au plomb connectées en série.

Fonctions standard

- Tension de batterie, courant, puissance, ampères-heures consommés et état de charge
- Autonomie restante selon consommation en cours
- Alarme visuelle et audible programmable :
- Relais programmable pour éteindre les charges non cruciales, ou pour démarrer un générateur le cas échéant.
- Un shunt de connexion rapide de 500 A et un kit de connexion
- Possibilité de shunt ayant une capacité de jusqu'à 10 000 A.
- Port de communication VE.Direct
- Enregistrement de nombreux évènements historiques pouvant être utilisés pour évaluer les modèles d'utilisation et l'état de la batterie.
- Large plage de tension d'alimentation : 9,5 – 95 V
- Résolution de mesures de courant élevé : 10 mA (0,01A)
- Consommation de courant faible : 2,9 Ah par mois (4 mA) @12 V et 2,2 Ah par mois (3mA) @ 24 V

Fonctions supplémentaires du BMV-702 / 712

Une entrée supplémentaire pour mesurer la tension (d'une seconde batterie), la température ou la tension médiane, et le paramétrage des relais et alarmes correspondants.

Caractéristiques techniques

Résolution et précision (avec un shunt de 500A)

Installation et dimensions

Normes

Sécurité : EN 60335-1
Emmission / Immunité : EN 55014-1 / EN 55014-2
Automobile : ECE R10-4 / EN 50498

Accessoires fournis

- Shunt (fourni) : 500 A / 50 mV
- Câbles (fournis) : 10 mètres de câble UTP avec connecteurs RJ12 avec fil d'alimentation à fusible pour une connexion "+"

Accessoires en option

Sonde de température (En option)

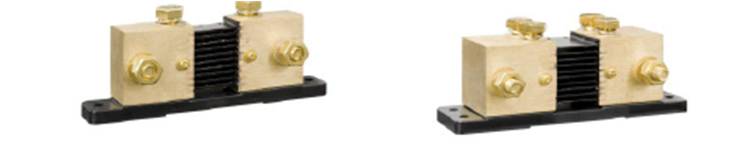

Shunt de 1000 A / 50 mV et 2000 A / 50 mV (en option)
la carte de circuit imprimé PCB, à connexion rapide sur le shunt standard de 500 A / 50 mV
peut également être installée sur ces shunts.

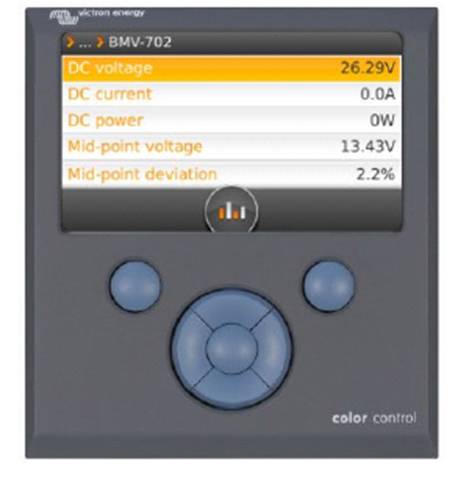

Color Control (en option)
Caché derrière les boutons et l'écran couleur, le puissant ordinateur Linux rassemble les données provenant de tout équipement Victron et il les affiche à l'écran. En plus de communiquer avec l'équipement Victron, le Color Control communique à travers NMEA2000, Ethernet et USB. Les données peuvent être enregistrées et analysées sur le Portail VRM. Des apps iPhone et Androïd sont disponibles pour la surveillance et le contrôle. https://vrm.victronenergy.com/

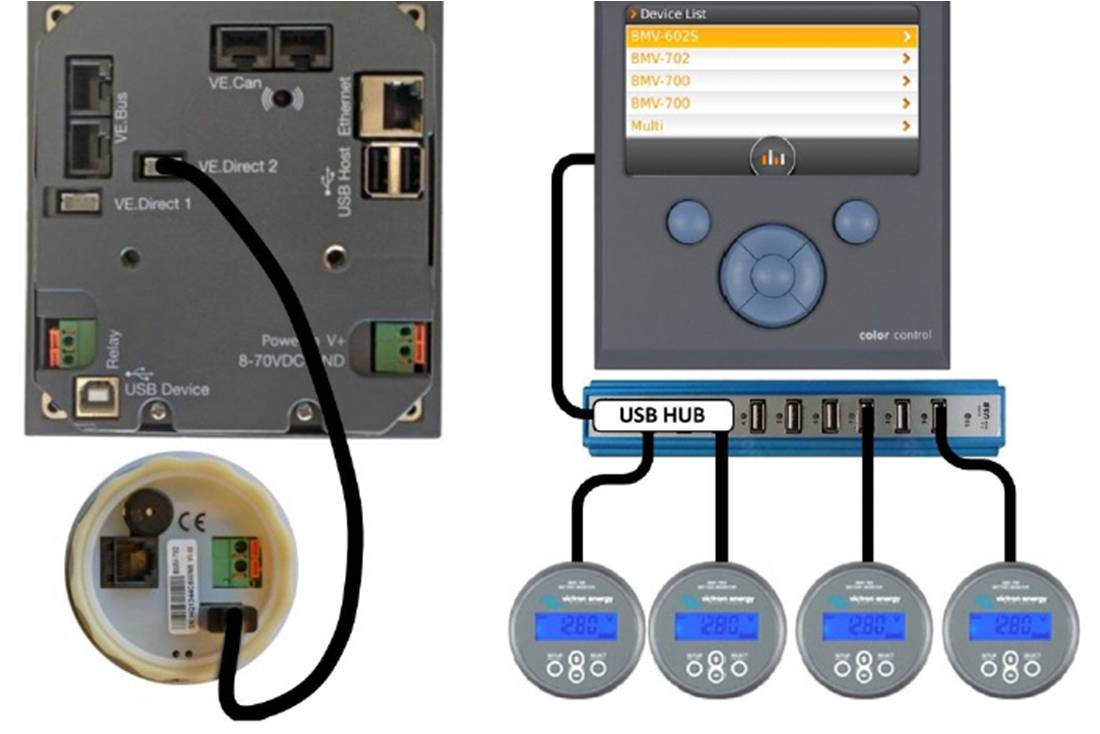

Au maximum, quatre BMV peuvent être connectés directement au Color Control. D'avantage de BMV peuvent être connectés à un Hub USB pour un contrôle central.

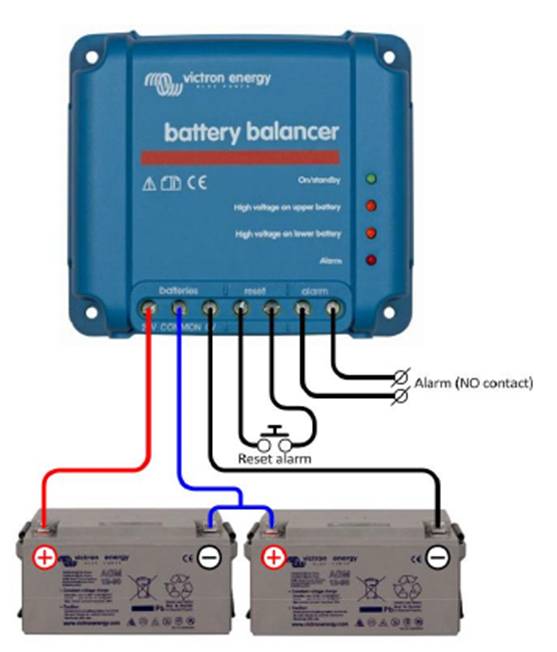

Battery Balancer (BMS012201000) (en option)
Le Battery Balancer égalise l'état de charge de deux batteries de 12 V raccordées en série, ou de plusieurs files de batteries connectées en série, ces files étant elles-mêmes raccordées en parallèles. Si la tension de charge d'un système de batteries de 24 V s'élève à plus de 27 V, le Battery Balancer s'allumera et comparera la tension sur les deux batteries connectées en série. Le Battery Balancer extraira de la batterie (ou des batteries raccordées en parallèle), ayant la tension la plus élevée, un courant de jusqu'à 1 A. La différence de courant de charge qui en résulte garantira que toutes les batteries convergeront vers le même état de charge. Le cas échéant, plusieurs équilibreurs peuvent être installés en parallèle. Un banc de batteries de 48 V peut être équilibré avec trois Battery Balancers.
