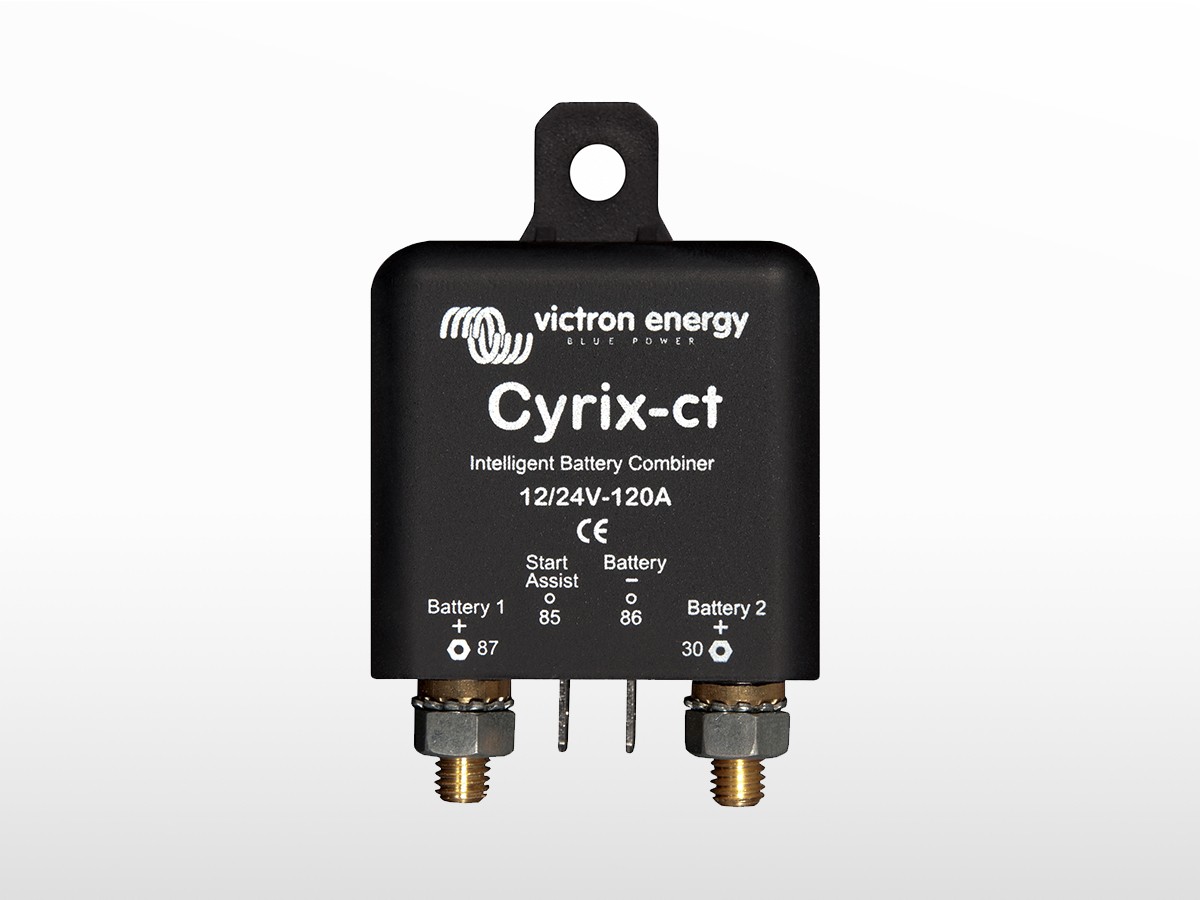

Coupleur de batteries Cyrix-ct 120A (12 / 24V)
Avis Vérifiés 4.8 / 5
Voir les 580 derniers avis
Coupleur de batteries Cyrix ct 120A
Certains coupleurs de batteries déconnectent la batterie en cas de charge de tension courte mais élevée. Un coupleur de batterie peut aussi échouer a connecter un large banc de batterie déchargé car la tension CC chute immédiatement en dessous de la valeur de dégagement une fois que la batterie est déconnectée.
12/24V auto mesure
Le Cyrix-i 12/24 détecte automatiquement la tension du système.
Aucune chute de tension
Les coupleurs de batteries Cyrix sont une excellente solution de remplacement pour les séparateurs à diodes. Sa principale fonction est l'absence de chute de tension, évitant ainsi d'avoir à corriger les tensions de charge des alternateurs ou des chargeurs de batteries.
Priorité à la batterie de démarrage
Dans une installation type, l'alternateur est directement relié à la batterie de démarrage. La batterie de service et éventuellement un propulseur d'étrave et d'autres batteries sont tous raccordés à la batterie de démarrage par des coupleurs de batteries Cyrix. Lorsqu'un Cyrix détecte que la batterie de démarrage a atteint sa tension d'enclenchement, il se ferme pour permettre la charge en parallèle des autres batteries.
Détection de tension bidirectionnelle et alimentation à partir des deux batteries
Le Cyrix surveille la tension des deux batteries raccordées. Par conséquent, il s'enclenchera également lorsque, par exemple, la batterie de service est chargée par un chargeur de batteries.
Le Cyrix-i 12/24 dispose d'une double alimentation de puissance. Il se fermera aussi si la tension sur l'une des batteries est trop basse pour faire marcher le Cyrix.
Afin d'éviter un fonctionnement non désiré au cours de l'installation ou si une batterie a été déconnectée, le Cyrix-i 12/24 ne se fermera pas si la tension de l'une des connexions de ces deux batteries est inférieure à 2V (batterie de 12V) ou de 4V (batterie de 24V).
Connexion en parallèle en cas d'urgence
Le Cyrix peut aussi être enclenché avec un bouton poussoir (le Cyrix reste enclenché pendant 30sec) ou avec un interrupteur pour connecter les batteries en parallèle manuellement.
Ceci peut être utile en cas d'urgence quand la batterie démarrage est déchargée ou endommagée.
Coupleur de Batteries Cyrix | Cyrix-ct 12/24V-120A |
Intensité en continu | 120 A |
Intensité max de l'alternateur |
150 A |
Auto-calibrage |
12/24 V |
Tension de connexion (délai environ 10 minutes) | De 13V / 26V |
Tension de connexion (délai environ 4 secondes) | 13,8V / 27,6V |
Tension haute de déconnexion (délai environ 3 minutes) | 12,8V / 25,6V |
Tension haute de déconnexion (délai environ 1 seconde) | 12V / 24V |
Autre tension de déconnexion | 16V / 32V |
Consommation en position ouverte | < 4 mA |
Aide au démarrage | Oui 30 secondes |
Degré de protection | IP 54 |
Température ambiante | - 40 à + 40°C |
Connexion | Boulon M6 + cosses Faston |
Poids | 0,110 kg |
Dimensions h x l x L | 46 x 46 x 80 mm |
Informations Fabricant
Référence Victron | CYR010120011 |
Nomenclature Victron | Coupleurs de batteries Cyrix |
Code EAN | 8719076022138 |
Dimensions du colis
Largeur | 7.5 cm |
Hauteur | 5 cm |
Profondeur | 6.5 cm |
Poids | 0.14 kg |
