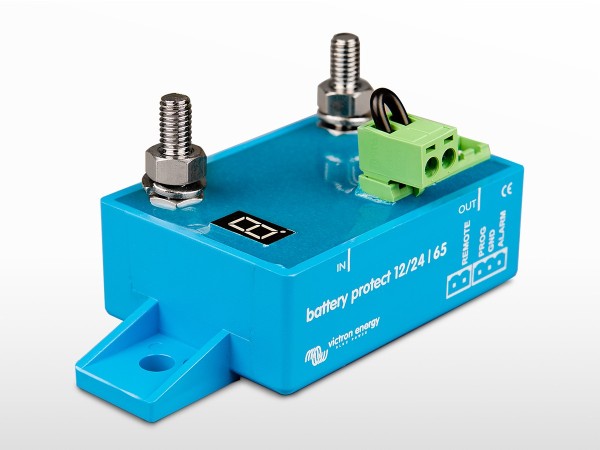

Battery Protect BP 65 (65A - 12/24V)

Photo non contractuelle

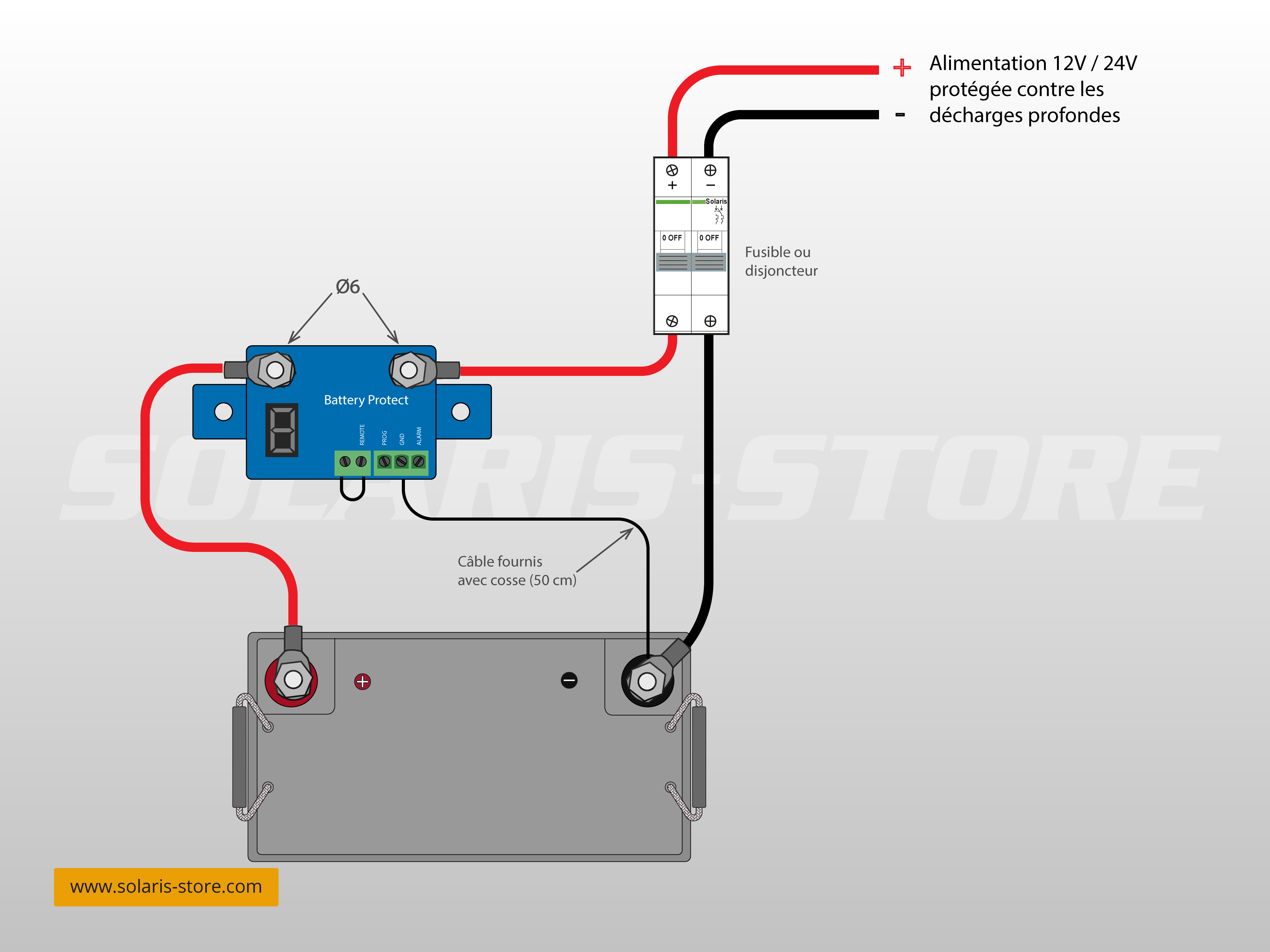

Branchement et schéma de câblage Battery Protect BP 65 | 65A - 12/24V <span class='open-hd btn-yellow' data-link='telechargement/schema/schema-cablage-battery-protect-bp-65.png' style='cursor:pointer' onclick='OpenDataLink(this)'> <i class='far fa-star'></i> Ouvrir la version HD</span>

2 vidéos

Garantie 5 ans
Marque Hollandaise

Référence : V-BPR000065400

En stock Expédié sous 1 à 2 j

Paiements 100% sécurisés

Votre panier vous rapportera 43 points soit une réduction sur votre prochaine commande de 0,43 €.

Frais de port : Estimer les frais

Ressources : Documents à télécharger
Schéma de câblage HD

Une question ? Contactez-nous

51,61 € -15%

43,87 € TTC

Paiements 100% sécurisés

Satisfaction client : 4.9 sur 5

529 avis déposés sur avis-verifies.com les 12 derniers mois

Fiche technique

Relais de coupure et alarme pour protection batterie 12/24V - 65A

Le BatteryProtect de VICTRON protège la batterie en la déconnectant des charges non essentielles avant qu'elle ne soit complètement déchargée (ce qui l'endommagerait) ou avant qu'il ne reste pas suffisamment de puissance pour lancer le moteur.

12/24V auto mesure

Le BatterProtect détecte automatiquement la tension du système.

Programmation très facile

La protection BatteryProtect peut être configurée pour s'activer/se désactiver à différents niveaux de tension.
L'écran à 7 segments indiquera quelle configuration a été choisie.

Une configuration spéciale pour des batteries au lithium-ion

Avec ce mode, le BatteryProtect peut être contrôlé par le BMS du VE-Bus.

Consommation d'énergie très faible

Il s'agit d'une caractéristique importante, en particulier pour les batteries au lithium-ion après un arrêt en cas de tension faible.

Protection contre la surtension

Pour éviter d'endommager les charges qui sont sensibles en cas de surtension, la charge est déconnectée si la tension CC dépasse 16V (pour 12V) et 32V (pour 24V).

Protection contre la combustion

Pas de relais, mais des transistors MOSFET, et par conséquent, il n'y a pas d'étincelles.

Sortie d'alarme retardée

La sortie d'alarme est activée si la tension de la batterie chute pendant plus de 12 secondes en dessous du niveau de déconnexion prédéterminé. Le démarrage du moteur n'activera donc pas l'alarme.
La sortie de l'alarme est une sortie de collecteur ouvert protégée contre les court-circuits qui est raccordée au rail (négatif), courant maximale de 50mA.
La sortie de l'alarme est généralement utilisée pour activer un buzzer, un voyant LED ou un relais.

Temps de déconnexion et reconnexion de la charge

La charge sera déconnectée 90 secondes après l'activation de l'alarme. Si la tension augmente à nouveau jusqu'au seuil de connexion durant cette période (lorsque le moteur a été démarré par exemple), la charge ne se déconnectera pas.
La charge sera de nouveau connectée 30 secondes après que la tension de batterie ait dépassé la tension de reconnexion de charge prédéfinie.

BatteryProtect	BP-65
Courant de charge continu maximal	65 A
Puissance de pointe	300 A
Plage de tension d'exploitation	6 - 35 V
Consommation de courant	1.5 mA en marche, 0.6 mA suite à une coupure tension faible
Retard de sortie d'alarme	12 secondes
Charge maximale sur sortie d'alarme	50 mA (protection contre les court-circuits)
Temps avant déconnexion de charge	90 secondes (immédiat si le déclenchement se fait par le BMS du VE.Bus)
Temps avant reconnexion de charge	30 secondes
Seuils par défaut	Déconnexion : 10,5 V ou 21 V Reconnexion : 12 V ou 24 V
Plage de température d'exploitation	Pleine charge : -40 à +40°C (jusqu'à 60% de la charge nominale à 50°C)
Connexion	M6
Poids	0,2 kg
Dimensions (h x l x p)	40 x 48 x 106 mm

Vidéo VICTRON pour programmation >>> lien

Vidéos

Paramétrer un BatteryProtect Victron

1:40 Vidéo explicative
Introduction to the Victron Energy BatteryProtect

1:19 English version

Documents à télécharger

Fiche technique

Fiche technique BatteryProtect 48V - 100A

Fiche technique BatteryProtect 65A/100A/220A

Manuel utilisateur

Manuel utilisateur BatteryProtect 12V 24V (HTML5)

Manuel utilisateur BatteryProtect 12V 24V (PDF)

Manuel utilisateur BatteryProtect 48V (HTML5)

Manuel utilisateur BatteryProtect 48V (PDF)

Schema de câblage

Schema de câblage Victron Van - Automotive - Alternator (ds)

Schema de câblage Victron Van - Automotive - Alternator (sld)

Schema de câblage Victron Van - Automotive - Full (ds)

Schema de câblage Victron Van - Automotive - Full (sld)

Schema de câblage Victron Van - Automotive - Multi (ds)

Schema de câblage Victron Van - Automotive - Solar (ds)

Schema de câblage Victron Van - Automotive - Solar (sld)

Informations Fabricant

Référence Victron	BPR000065400
Nomenclature Victron	BatteryProtect
Code EAN	8719076034193

Dimensions du colis

Largeur	13 cm
Hauteur	5.5 cm
Profondeur	6 cm
Poids	0.24 kg
