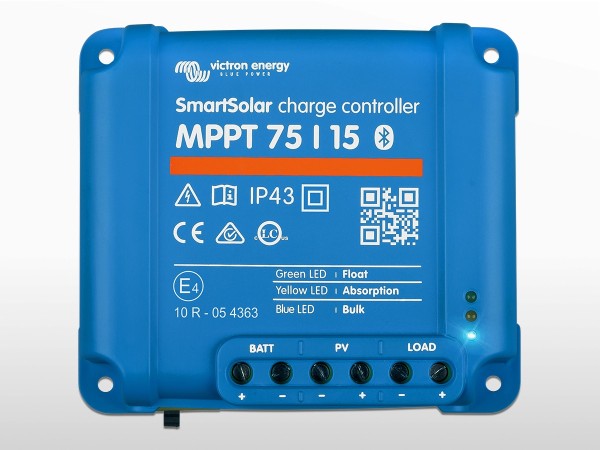

Régulateur MPPT SmartSolar VICTRON 75/15 (75V) (15A - 12 / 24V)

Régulateur MPPT SmartSolar VICTRON 75/15 (75V / 15A) Bluetooth intégré

Photo non contractuelle

3 vidéos

Garantie 5 ans
Fabricant Hollandais

Référence : RG1030311

Expédié sous 1 à 2 j

Frais de port : Estimer les frais

Ressources : Documents à télécharger

Une question ? Contactez-nous

144,00 € -15%

122,40 € TTC

Fiche technique

Régulateur / contrôleur de charge avec Bluetooth intégré SmartSolar de VICTRON 75V / 15A | SCC075015060R

Attention
1a) Si une puissance solaire supérieure est connectée, le contrôleur limitera la puissance d'entrée à 220 W en 12 V et 440 W en 24 V respectivement.
1b) La tension panneau doit dépasser la tension batterie de + 5 V pour que le contrôleur se mette en marche.
Ensuite, la tension panneau minimale est la tension batterie + 1 V.

Bluetooth Smart intégré : pas besoin de clé électronique

La solution sans fil pour configurer, surveiller et mettre à jour le contrôleur en utilisant des téléphones Apple et Android, des tablettes ou d'autres appareils.

VE.Direct

Pour une connexion de données filaire à un tableau de commande Color Control, à un PC ou à d'autres appareils.

Localisation ultra rapide du point de puissance maximale (MPPT - Maximum Power Point Tracking).

Surtout en cas de ciel nuageux, quand l'intensité lumineuse change constamment, un contrôleur ultra-rapide MPPT améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation d'impulsions en durée), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.

Sortie de la charge

La décharge excessive de la batterie peut être évitée en connectant toutes les charges à la sortie de charge. La sortie de charge déconnectera la charge quand la batterie aura été déchargée à une tension prédéterminée.

Sinon, un algorithme de gestion de batterie intelligente peut être choisi : voir BatteryLife.

La sortie de charge est protégée contre les courts-circuits.

Battery Life : gestion intelligente de la batterie

Quand un contrôleur de charge solaire ne peut pas recharger la batterie entièrement en un jour, il en résulte souvent que la batterie alterne constamment entre un état « en partie chargée » et un état « fin de décharge ». Ce mode de fonctionnement (recharge complète non régulière) endommagera les batteries au plomb en quelques semaines ou quelques mois. L'algorithme de BatteryLife contrôlera l'état de charge de la batterie, et le cas échéant, augmentera légèrement, jour après jour le niveau de déconnexion de la charge (c.à.d. il déconnectera la charge plus tôt), jusqu'à ce que l'énergie solaire produite soit suffisante pour recharger la batterie à près de 100 % de sa capacité. À partir de là, le niveau de déconnexion de la charge sera modulé afin qu'une recharge de près de 100 % soit atteinte au moins une fois par semaine.

Algorithme de charge de batterie programmable

Consulter la section Support & Téléchargements > Logiciel sur notre site Web pour davantage de détails.

Option Nuit/Jour et gradateur d'éclairage

Consulter la section Support & Téléchargements > Logiciel sur notre site Web pour davantage de détails.

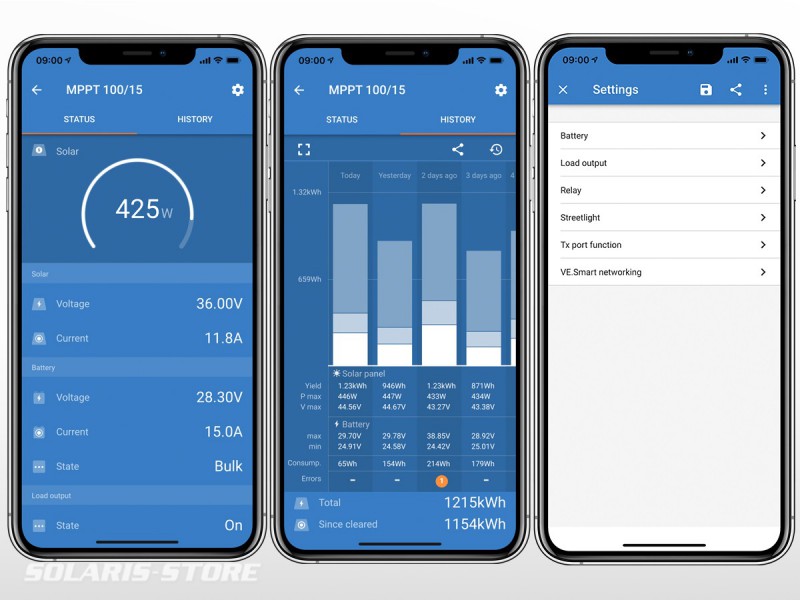

Options d'affichage d'historique et données en temps réelles, programmation

- Smartphones modernes Apple et Android, tablettes, Macbooks et autres appareils : consultez les captures d'écran sur la fiche découverte de l'application MPPT et de la clé électronique VE.Direct Bluetooth Smart.

- Tableau de commande Color Control

Caractéristiques techniques

Tension de la batterie	12/24 V Sélection automatique
Courant de batterie maximal	15 A
Puissance maximale PV, 12V 1a) 1b)	220 W
Puissance maximale PV, 24V 1a) 1b)	440 W
Déconnexion de charge automatique	Oui, charge maximale 15 A
Courant max. de court-circuit PV	15 A
Tension PV maximale de circuit ouvert	75 V
Efficacité de crête	98 %
Autoconsommation	10 mA
Tension "d'absorption" de charge	14,4 / 28,8 V (réglable)
Tension "float" de charge	13,8 / 27,6 V (réglable)
Algorithme de charge	adaptative à étapes multiples
Compensation de température	-16 mV/°C resp. -32 mV/°C
Courant de charge continu / de crête	15 A
Déconnexion en cas de charge de tension réduite	11,1 / 22,2 V ou 11,8 / 23,6 V ou Algorithme BatteryLife
Reconnexion en cas de charge de tension réduite	13,1 / 26,2 V ou 14 / 28 V ou Algorithme BatteryLife
Protections	Inversion de polarité de batterie (fusible) Court-circuit en sortie Surchauffe
Température de fonctionnement	-30 à +60°C (puissance nominale en sortie jusqu'à 40°C)
Humidité	95 % sans condensation
Port de communication	VE. Direct
BOITIER
Couleur	Bleu (RAL 5012)
Bornes de puissance	6 mm² / AWG10
Indices de protection	IP43 (composants électroniques) IP22 (bornier de connexion)
Poids	0,5 kg
Dimensions (h x l x p)	100 x 113 x 40 mm
Norme	EN / IEC 62109-1

** Ne pas raccorder un onduleur à la sortie de charge (consommateur)

Vidéos

Contrôler vos appareils VICTRON via BlueTooth

2:39 Tutoriel pas à pas
Changer les paramètres MPPT via Bluetooth

1:30 Sous-titré en Français
VICTRON - Comment désactiver le Bluetooth

1:25 Sous-titré en Français

Documents à télécharger

Fiche technique

Fiche technique BlueSolar and SmartSolar Charge Controller MPPT - Overview

Fiche technique SmartSolar MPPT 75/10, 75/15, 100/15, 100/20-48V

Manuel utilisateur

Manuel utilisateur ESS (Energy Storage System) - Start page

Manuel utilisateur Manual SmartSolar MPPT 75-10 up to 100-20 (HTML5)

Manuel utilisateur Manual SmartSolar MPPT 75-10 up to 100-20 (PDF)

Schema de câblage

Schema de câblage 3 Phase Quattro system with Cerbo GX Touch 50 BYD-LVL Smart Solar MPPTs

Schema de câblage 3 Phase Quattro system with Cerbo GX Touch 50 Blue Nova BN52V 690 36K SmartSolar MPPTs

Schema de câblage Split Phase Quattro system with Cerbo GX Touch 50 Discover 42-48-6650 Smart Solar MPPT's

Informations Fabricant

Référence Victron	SCC075015060R
Nomenclature Victron	SmartSolar MPPT 75/10, 75/15, 100/15 & 100/20
Code EAN	8719076040804

Dimensions du colis

Largeur	21 cm
Hauteur	5 cm
Profondeur	15 cm
Poids	0.684 kg
