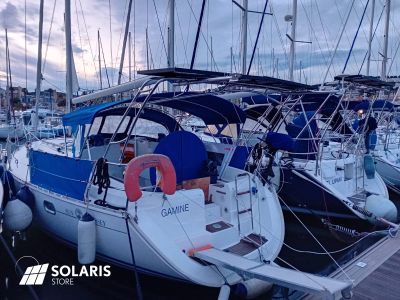

Un voilier Sun Odissey 100% autonome grâce à des panneaux solaires à haut rendement

Tanninges (74, Haute-Savoie)

Le propriétaire de ce voilier Sun Odissey a contacté Solaris pour le rendre totalement autonome en électricité.

Voici les informations fournies par le propriétaire pour établir un dimensionnement sur-mesure et adapté aux besoins en électricité à bords.

Concernant le voyage :

• Saisonnalité du voyage : de mars à novembre
• Destinations prévues : France uniquement

Concernant l'installation solaire :

• Mode de pose des panneaux solaires : Sur le portique arrière
• Distance entre les panneaux et la batterie : 10m
• Y a-t-il une batterie auxiliaire : Oui, de 110Ah

Concernant les options possibles :

• Ajout d'un chargeur de quai ? Déjà présent
• Ajout d'une prise pour se raccorder au réseau 230V ? Déjà présent
• Ajout d'un coupleur de batterie ? Déjà présent
• Ajout d'un indicateur de charge de batterie ? Déjà présent
• Ajout d'un groupe électrogène ? Non

Enfin, la dernière étape consiste à lister tous les équipements électriques qui seront connectés à l'installation solaire.

Il est nécessaire d'avoir une liste précise et détaillée pour ne pas avoir de mauvaises surprises à l'utilisation !

Voici la liste des équipements présents dans le voilier :

Bilan de consommations

Équipements	Quantité	Temps utilisation (h)	Conso. (W)	Total (Wh)	Conso. journalière (Ah)
LED	15	4	5	300	25
Téléphone	2	4	5	40	3,33
TV	1	4	50	200	16,67
Ordinateur	1	4	50	200	16,67
Enceinte Bluetooth	1	4	15	60	5
Pompe	1	1	100	100	8,33
Cafetière	1	0,33	1000	330	27,5
Réfrigérateur	1	24	20,8	500	41,67
Aspirateur	1	0,25	1000	375	31,25
				Total	175

Pour obtenir la consommation journalière en Ah d'un équipement, il faut diviser la consommation en Wh par la tension du système.

Par exemple, pour l'ordinateur cela donne :

• 4h x 50W = 200Wh
• 200Wh / 12V = 16,67 Ah

D'autres facteurs sont également à prendre en compte pour le dimensionnement complet d'un système :

• Utilisation du courant en 12V ou 230V, ou les deux ?
• Autonomie sans soleil désirée ?
• Utilisation du réseau ou d'une prise de quai pour recharger les batteries ? Si oui, à quelle fréquence
• ...

À partir de ce dimensionnement, le technicien Solaris en charge du projet a pu établir une liste de matériel complète pour équiper ce voilier :

• 2 panneaux solaires 150W Uniteck
• 1 régulateur MPPT 100/20 Victron
• 1 batterie gel 200Ah Ultracell
• 1 indicateur/contrôleur de charge BMV 712 Victron
• 1 onduleur 12/375 Victron Phoenix
• 1 Battery Protect Victron

Les panneaux solaires monocristallins à haut rendement utilisés dans ce projet sont spécialement conçus pour des applications embarquées (nautisme et camping-car).

Leur structure multi-couche garantit de très bons rendements, même par faible ensoleillement. Ils disposent également d'un verre trempé en surface et d'un cadre en aluminium anodisé pour résister aux attaques extérieures (chocs, oxydation, corrosion).

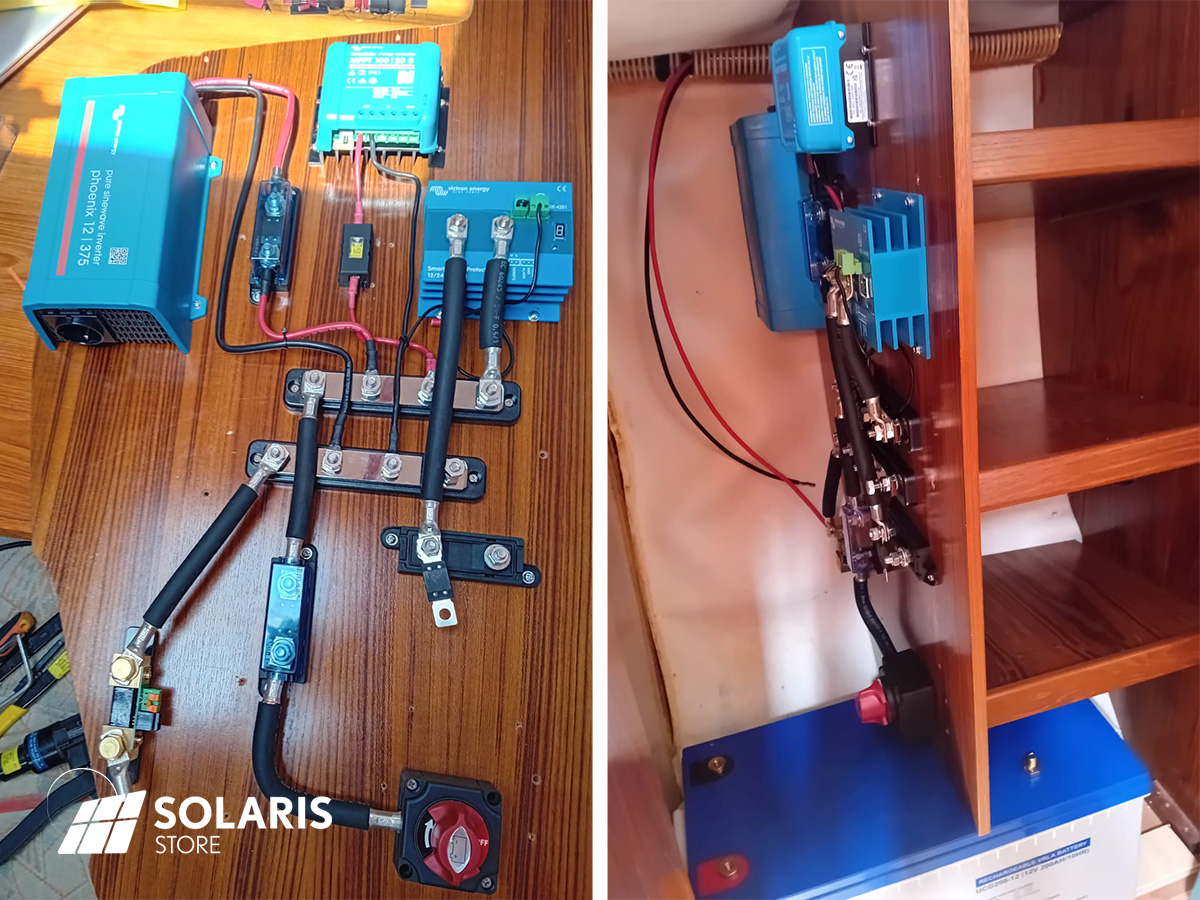

Pour préparer l'installation du système, on réalise d'abord un montage à blanc afin de placer les éléments judicieusement.

Lorsque l'emplacement de chaque élément est optimale, on peut les fixer au support.

Ici, le panneau qui accueille les équipements a été déposé pour simplifier le montage.

Lorsque le câblage est terminé, on peut remettre le panneau à sa place définitive, en gardant en tête que certains éléments doivent rester facilement accessible comme le coupe circuit et les fusibles.

Le système est opérationnel, et il est même possible de le monitorer à distance grâce à l'application Victron Connect, de quoi prendre le large l'esprit tranquille !
