Un chalet au bord d'un lac autonome en électricité grâce aux panneaux solaires

Noé (31, Haute-Garonne)

Ce chalet en bord de lac, situé en Haute-Garonne, est totalement autonome en électricité.

Il est occupé toute l'année, majoritairement en journée.

Pour réaliser le dimensionnement, le technicien Solaris a également eu besoin de connaître tous les équipements électriques utilisés dans le chalet.

Présentés sous la forme d'un tableau, on y indique aussi la durée d'utilisation journalière et la consommation unitaire.

À partir de ces données, on peut trouver la consommation en Wh (h x W) ainsi que la consommation journalière en Ah (Wh x Tension du système).

Ici, le système est en 24V.

Bilan de consommations

Équipements	Quantité	Temps utilisation (h)	Conso. (W)	Total (Wh)	Conso. journalière (Ah)
Éclairage	4	4	40	160	6,66
Smartphone	4	1	40	40	1,6
Réfrigérateur	1			450	18,75
Barque électrique	1	1	150	150	6,25
				TOTAL	33,26

D'après le bilan de consommation, l'énergie max. consommée sera de 33,26Ah par jour.

Le système préconisé par Solaris est le suivant :

• 4 panneaux 410W JA Solar
• 1 régulateur MPPT 100/30
• 4 batteries Gel 200Ah
• 1 Onduleur/Chargeur MultiPlus 24/800
• 1 Orion 24/12 DC/DC

Cette installation permet au chalet d'être autonome en électricité pendant 120h sans soleil.

Il y a également la possibilité de recharger les batteries via un groupe électrogène en cas de besoin.

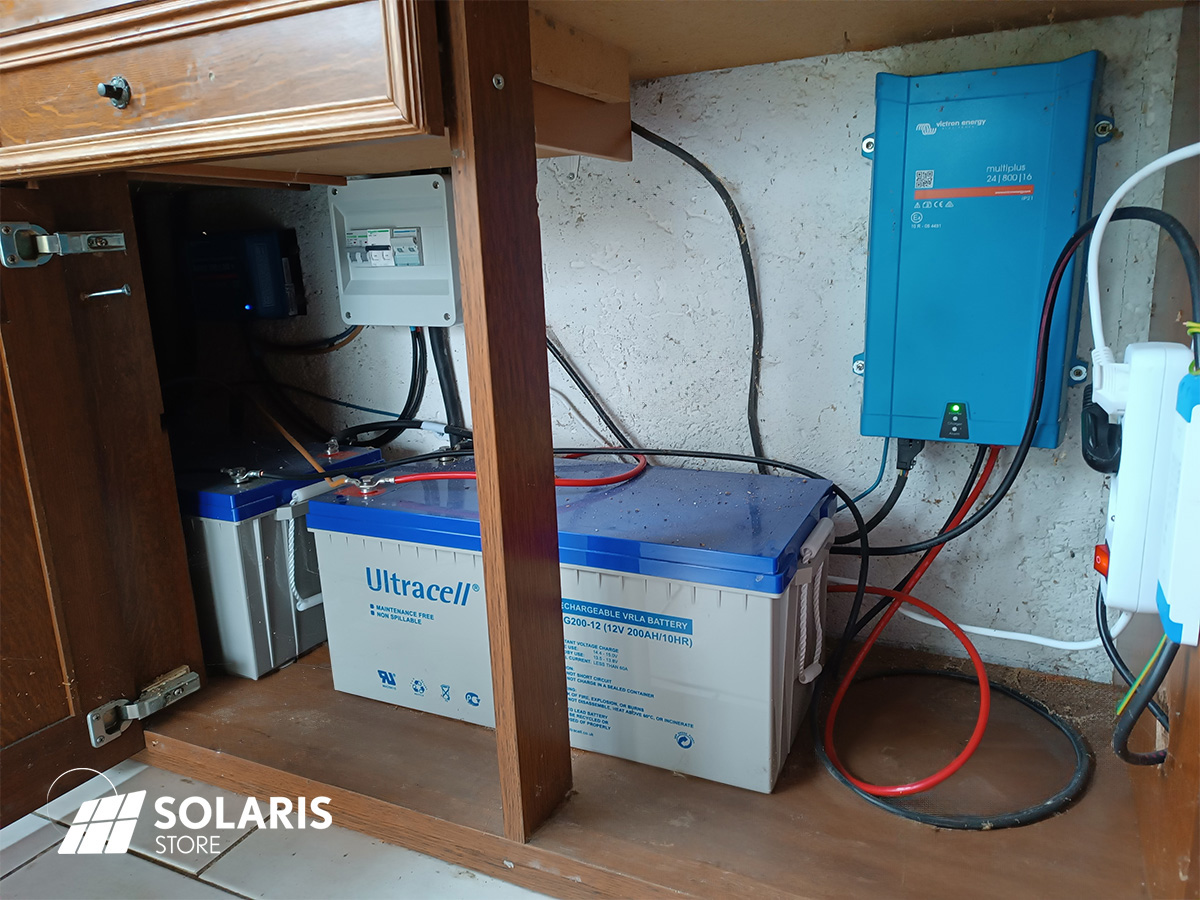

Le cœur du système est installé dans un placard, à l'intérieur du chalet.

Le système est accessible, facilitant ainsi les opérations de maintenance qui pourraient survenir.
