Une maison indépendante du réseau électrique grâce au solaire à Saint-Malo en Bretagne

Pleurtuit (35,Ille-et-Vilaine)

Cette maison, située en Bretagne à Pleurtuit, au sud de Saint-Malo, est désormais totalement autonome en électricité grâce à 4100Wc de panneaux solaires et 14,4kWh de batteries Lithium.

Le propriétaire a souhaité devenir indépendant du réseau ERDF pour rester maître de sa production et de sa consommation électrique.

Le réseau électrique reste présent, mais n'est utilisé qu'en cas de défaillance de l'installation solaire photovoltaïque.

La maison est habitée toute l'année. Dans le dimensionnement de l'installation, le technicien Solaris a donc pris en compte cette donnée pour que le système soit autonome même en hiver.

Tous les équipements électriques utilisés dans la maison ont été listé pour réaliser un bilan de consommation.

Présentés sous la forme d'un tableau, on y indique aussi la durée d'utilisation journalière et la consommation unitaire.

À partir de ces données, on peut trouver la consommation en Wh (h x W) ainsi que la consommation journalière en Ah (Wh x Tension du système).

Ici, le système est en 48V.

Bilan de consommations

Équipements	Quantité	Temps utilisation (h)	Conso. (W)	Total (Wh)	Conso. journalière (Ah)
LED	10	3	5	150	3,125
LED	5	3	10	150	3,125
Téléphone	1	4	5	20	0,41
PC Portable	1	3	50	150	3,125
PC Fixe	1	3	120	360	7,5
Imprimante	1	0,17	300	85	1,77
Chaîne Hi-Fi	1	3	20	60	1,25
Appareil photo	1	0,75	10	7,5	0,15
Réfrigérateur	1	24	20	480	10
Robot cuisine	1	1	500	500	10,41
Pompe à eau	1	1	100	100	2,1
Auto radio	1	4	200	800	16,66
Vélo électrique	1	2	100	200	4,16
Aspirateur	1	0,17	1500	255	5,31
				Total	69,09

Une fois le bilan de consommation réalisé, on peut passer à l'étape du dimensionnement.

C'est à ce moment-là que l'on choisit le matériel le plus adapté pour couvrir la consommation de la maison.

Le matériel préconisé par Solaris est le suivant :

• 10 panneaux solaires 450W JA SOLAR
• 2 régulateurs MPPT 250/60 Victron
• 3 batteries Lithium Pylontech dans une baie de brassage pour batterie Lithium Socamont
• 1 onduleur/chargeur Multiplus II 48/5000/70-50 230V Victron
• 1 sectionneur pour fusible à couteaux
• 1 Cerbo GX MK2 Victron

Cette installation offre une autonomie de 3,5 jours sans soleil, avant de basculer sur le réseau EDF pour recharger les batteries.

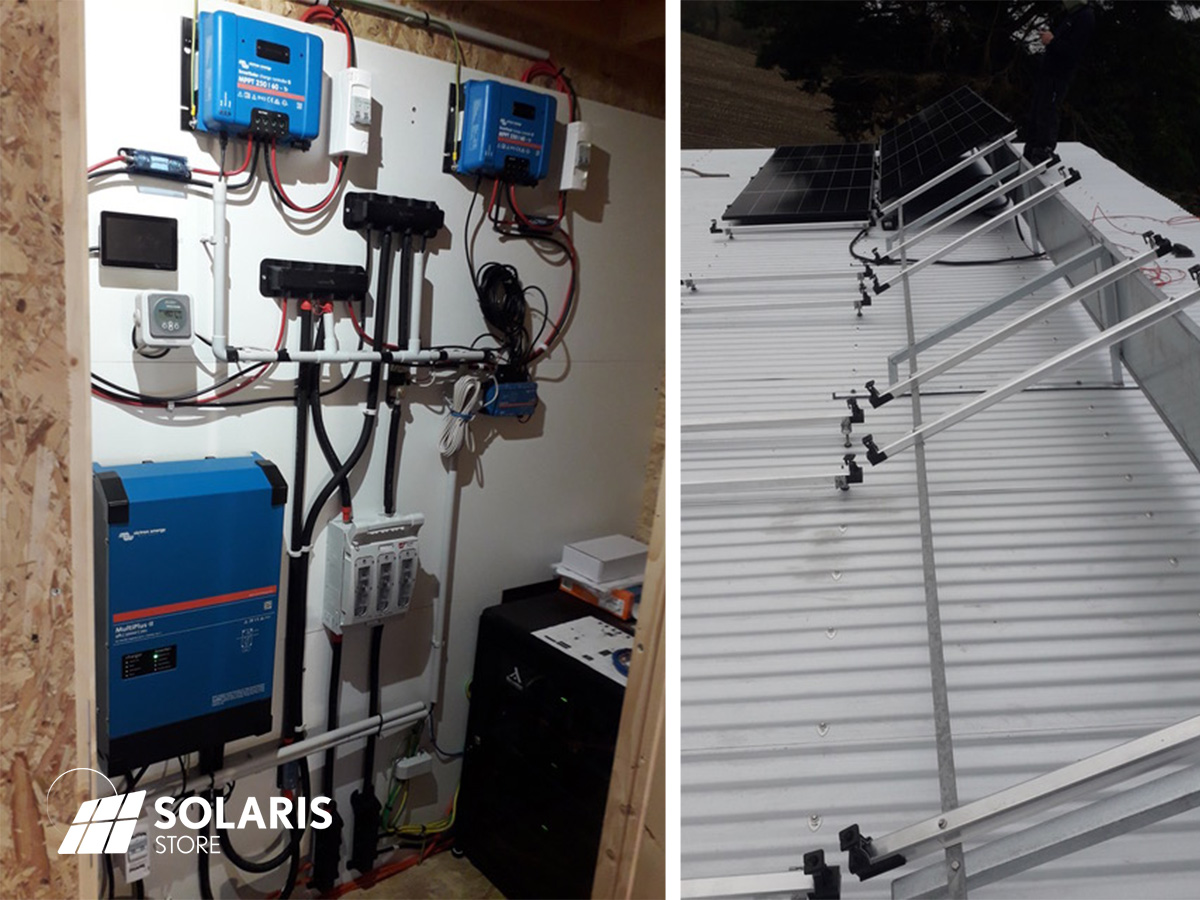

Le cœur du système est installé dans une pièce dédiée à l'intérieur de la maison.

C'est également ici que l'on retrouve les disjoncteurs et autres fusibles.

Le Cerbo GX MK2 permet de superviser, monitorer et contrôler l'installation à distance.

Les supports des panneaux solaires ont été réalisés par le propriétaire de la maison.

Les panneaux sont inclinés à 15° et également posés à plat sur la toiture, afin d'optimiser la production tout au long de l'année.

Pour être le plus efficace, les panneaux doivent être le plus perpendiculaire par rapport aux rayons du soleil.
