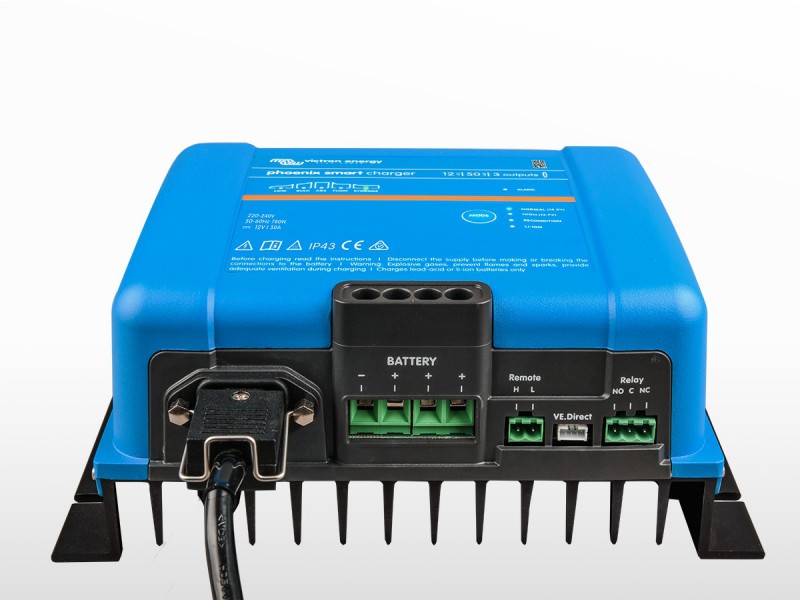

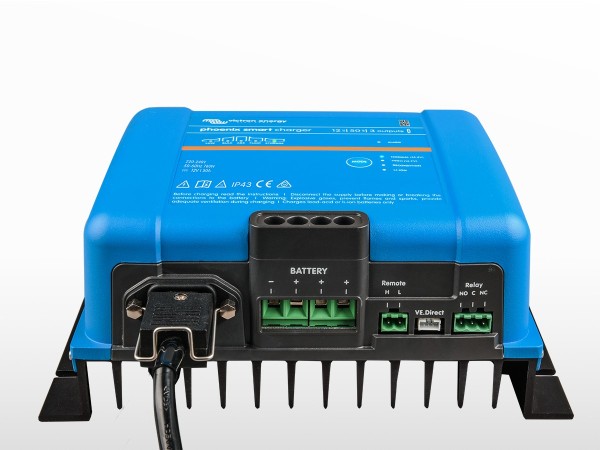

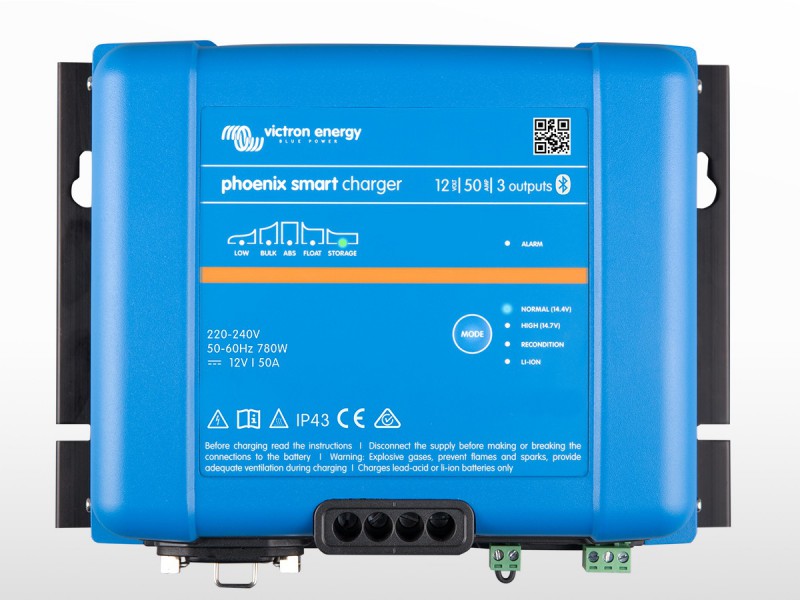

Phoenix Smart IP43 Charger 12/50(3) 230V Victron (12V / 50A)

Chargeur VICTRON Phoenix Smart IP43 12/50 (3)

Photo non contractuelle

2 vidéos

Garantie 5 ans
Marque Hollandaise

Référence : VI-PSC125053085

Stock fournisseur Expédié sous 5 à 7 j

Frais de port : Estimer les frais

Ressources : Documents à télécharger

Une question ? Contactez-nous

676,81 € -15%

575,29 € TTC

Paiements 100% sécurisés

Satisfaction client : 4.8 sur 5

523 avis déposés sur avis-verifies.com les 12 derniers mois

Fiche technique

Chargeur Phoenix Smart IP43 12V / 50A - (3 sorties)

Bluetooth Smart activé

Tout appareil de type smartphone, tablette ou autre ayant le Bluetooth activé peut être utilisé pour surveiller le chargeur, modifier des paramètres et le mettre à jour si de nouvelles fonctions logicielles sont disponibles.

Phoenix Smart (1+1) : deux sorties pour charger 2 bancs de batteries

Destinée à l'entretien d'une batterie de démarrage, la seconde sortie est limitée à environ 3 ampères sous une tension légèrement plus basse.

Phoenix Smart (3) : trois sorties de courant complètes pour charger 3 bancs de batteries

Chaque sortie peut alimenter la totalité du courant de sortie nominal. Mais le total des trois sorties combinées ne peut jamais dépasser le courant nominal du chargeur.

Compensation de tension automatique

Le chargeur compense les chutes de tension survenant sur le câblage CC en augmentant légèrement la tension de sortie si le courant de CC augmente. Veuillez consulter le manuel pour de plus amples détails.

Algorithme de charge adaptative à 5 étapes : Bulk – absorption – remise en état – Float – stockage

Le chargeur Phoenix Smart intègre notre fameux système de gestion adaptative des batteries qui peut être paramétré selon les différents types de batterie. La fonction « adaptative » optimise automatiquement le processus de charge selon l'utilisation qui est faite de la batterie.

La quantité correcte de charge : durée d'absorption variable

Lorsque la batterie est peu sollicitée (par exemple sur un bateau raccordé au quai) la phase de charge d'absorption est raccourcie pour éviter toute surcharge. Après une décharge profonde, la durée d'absorption est automatiquement augmentée pour garantir que la batterie soit entièrement rechargée.

Prévention des détériorations dues au gazage : le mode BatterySafe (voir l'illustration 2).

Si, pour recharger rapidement une batterie, une puissance de charge élevée est associée à une tension d'absorption élevée, le chargeur Phoenix empêchera la détérioration due à un gazage excessif en limitant automatiquement la progression de la tension, dès que la tension de gazage a été atteinte (voir la courbe de charge entre 14,4 V et 15,0 V sur l'illustration 2 ci-dessous).

Moins d'entretien et de vieillissement quand la batterie n'est pas utilisée : le Mode stockage (voir Illustrations 1 et 2)

Le mode stockage se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. En mode veille, la tension Float est réduite à 2,2 V / cellule (13,2 V pour une batterie de 12 V) pour minimiser le gazage et la corrosion des plaques positives. Une fois par semaine, la tension est relevée au niveau d'absorption pour « égaliser » la batterie. Cette fonction empêche la stratification de l'électrolyte et la sulfatation, causes majeures du vieillissement prématuré des batteries.

Possibilité de charger également des batteries au lithium-ion (LiFePO4)

Une fonction de contrôle On-Off du chargeur peut être implantée en connectant un relai ou une sortie optocoupleur de collecteur ouvert depuis un BMS lithium-ion vers le port de contrôle à distance. Sinon, le contrôle complet de la tension et du courant peut être effectué par Bluetooth.

Algorithme de charge entièrement programmable

L'algorithme de charge peut être programmé à l'aide du Bluetooth ou de l'interface VE.Direct. Trois algorithmes préprogrammés peuvent être sélectionnées avec le bouton Mode (voir les spécifications).

Allumage/Arrêt à distance.

L'allumage/arrêt à distance du système dispose de deux bornes : la borne à distance H, et la borne à distance L. Un interrupteur d'allumage/arrêt à distance ou un contact de relais peut être raccordé entre les bornes H et L. Sinon, la borne H peut être tirée vers le haut, ou la borne L vers le bas. Pour davantage de détails, consultez le manuel.

Interface VE.Direct

Pour une connexion de données filaire à un tableau de commande Color Control, à un PC ou à d'autres appareils. Veuillez consulter l'application VictronConnect dans la rubrique Téléchargements/Logiciels sur notre site Web).

Relais programmable

Il peut être programmé en utilisant l'interface VE.Direct ou un appareil disposant de la fonction Bluetooth pour déclencher une alarme ou d'autres événements.

Caractéristiques techniques

Tension d'entrée	230 Vca (plage : 210 à 250V)
Plage de tension d'alimentation CC	290 à 575 Vcc
Fréquence	45 - 65 Hz
Facteur de puissance	0.7
Courant de retour absorbé	CA déconnecté : < 0.1 mA CA connecté et arrêt à distance du chargeur : < 6 mA
Consommation d'énergie sans charge	1 W
Rendement	92 %
Tension de charge "d'absorption"	Normale : 14.4V / Elevée : 14.7V / Lithium : 14.2V
Tension de charge "Float"	Normale : 13.8V / Elevée : 13.8V / Lithium : 13.5V
Mode stockage	Normal : 13.2V / Elevée : 13.2V / Lithium : 13.5V
Entièrement programmable	OUI, avec Bluetooth et/ou VE.Direct
Courant de charge batterie de service	50 A
Mode de courant faible	25 A
Courant de charge batterie de démarrage	3 A (uniquement pour les modèles 1+1)
Algorithme de charge	adaptative à 5 étapes
Protection	Polarité inversée batterie (fusible, non accessible) / Court-circuit de sortie / Surchauffe
Utilisable comme alimentation	OUI, la tension de sortie peut être programmée par Bluetooth et/ou VE.Direct
Plage de température d'exploitation	-20 à +60 °C (Courant de sortie nominal jusqu'à 40°C)
Humidité (sans condensation)	max 95 %
Relais programmable	Rendement CC : 5 A jusqu'à 28 Vcc
Matériau et couleur	Aluminium (bleu RAL 5012)
Raccordement batterie	Bornes à vis 16 mm²
Connexion CA	IEC 320 C14 entrée avec bague de maintien (les câbles CA pour les pays ayant des prises spécifiques doivent être commandés séparément)
Degré de protection	IP43 (composants) / IP22 (zone de connexion)
Poids	3.5 kg
Dimensions (H x L x P)	180 x 249 x 100 mm

Vidéos

Contrôler vos appareils VICTRON via BlueTooth

2:39 Tutoriel pas à pas
VICTRON - Comment désactiver le Bluetooth

1:25 Sous-titré en Français

Documents à télécharger

Fiche technique

Fiche technique Phoenix Smart IP43 Charger 120-240V

Fiche technique Phoenix Smart IP43 Charger 230V

Manuel utilisateur

Manuel utilisateur Phoenix Smart IP43 Charger 120-240V (HTML5)

Manuel utilisateur Phoenix Smart IP43 Charger 120-240V (PDF)

Manuel utilisateur Phoenix Smart IP43 Charger 230V (HTML5)

Manuel utilisateur Phoenix Smart IP43 Charger 230V (PDF)

Guide d\'installation (Ancienne version)

Guide d\'installation (Ancienne version) Phoenix Smart IP43 Charger

Schema de câblage

Schema de câblage VE.Direct drawing with Phoenix charger 12/50-1 inverter 375W Li Batt smallBMS MPPT 100/30 Orion-Tr Smart

Schema de câblage VE.Direct drawing with Phoenix charger 12/50-1 inverter 375W MPPT 100/30

Schema de câblage VE.Direct drawing with Phoenix charger 12/50-3 inverter 800W Bow thruster MPPT 100/30

Informations Fabricant

Référence Victron	PSC125053085
Nomenclature Victron	Chargeur Phoenix Smart IP43
Code EAN	8719076041634

Dimensions du colis

Largeur	27.5 cm
Hauteur	14.5 cm
Profondeur	24.5 cm
Poids	4 kg
