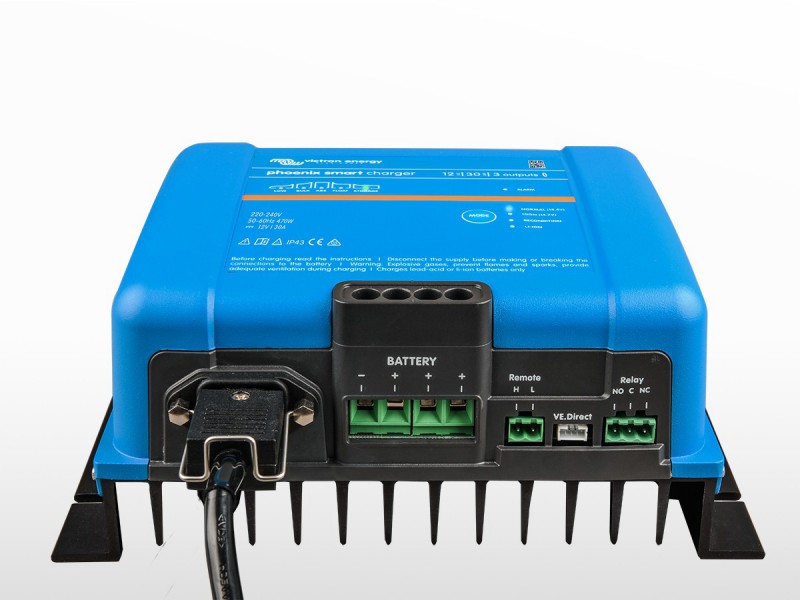

Chargeur Phoenix Smart IP43 24/16(3) 230V Victron (24V / 16A)

Description

Chargeur Phoenix Smart IP43 24V / 16A - (3 sorties)

Bluetooth Smart activé

Tout appareil de type smartphone, tablette ou autre ayant le Bluetooth activé peut être utilisé pour surveiller le chargeur, modifier des paramètres et le mettre à jour si de nouvelles fonctions logicielles sont disponibles.

Phoenix Smart (1+1) : deux sorties pour charger 2 bancs de batteries

Destinée à l'entretien d'une batterie de démarrage, la seconde sortie est limitée à environ 3 ampères sous une tension légèrement plus basse.

Phoenix Smart (3) : trois sorties de courant complètes pour charger 3 bancs de batteries

Chaque sortie peut alimenter la totalité du courant de sortie nominal. Mais le total des trois sorties combinées ne peut jamais dépasser le courant nominal du chargeur.

Compensation de tension automatique

Le chargeur compense les chutes de tension survenant sur le câblage CC en augmentant légèrement la tension de sortie si le courant de CC augmente. Veuillez consulter le manuel pour de plus amples détails.

Algorithme de charge adaptative à 5 étapes : Bulk – absorption – remise en état – Float – stockage

Le chargeur Phoenix Smart intègre notre fameux système de gestion adaptative des batteries qui peut être paramétré selon les différents types de batterie. La fonction « adaptative » optimise automatiquement le processus de charge selon l'utilisation qui est faite de la batterie.

La quantité correcte de charge : durée d'absorption variable

Lorsque la batterie est peu sollicitée (par exemple sur un bateau raccordé au quai) la phase de charge d'absorption est raccourcie pour éviter toute surcharge. Après une décharge profonde, la durée d'absorption est automatiquement augmentée pour garantir que la batterie soit entièrement rechargée.

Prévention des détériorations dues au gazage : le mode BatterySafe (voir l'illustration 2).

Si, pour recharger rapidement une batterie, une puissance de charge élevée est associée à une tension d'absorption élevée, le chargeur Phoenix empêchera la détérioration due à un gazage excessif en limitant automatiquement la progression de la tension, dès que la tension de gazage a été atteinte (voir la courbe de charge entre 14,4 V et 15,0 V sur l'illustration 2 ci-dessous).

Moins d'entretien et de vieillissement quand la batterie n'est pas utilisée : le Mode stockage (voir Illustrations 1 et 2)

Le mode stockage se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. En mode veille, la tension Float est réduite à 2,2 V / cellule (13,2 V pour une batterie de 12 V) pour minimiser le gazage et la corrosion des plaques positives. Une fois par semaine, la tension est relevée au niveau d'absorption pour « égaliser » la batterie. Cette fonction empêche la stratification de l'électrolyte et la sulfatation, causes majeures du vieillissement prématuré des batteries.

Possibilité de charger également des batteries au lithium-ion (LiFePO4)

Une fonction de contrôle On-Off du chargeur peut être implantée en connectant un relai ou une sortie optocoupleur de collecteur ouvert depuis un BMS lithium-ion vers le port de contrôle à distance. Sinon, le contrôle complet de la tension et du courant peut être effectué par Bluetooth.

Algorithme de charge entièrement programmable

L'algorithme de charge peut être programmé à l'aide du Bluetooth ou de l'interface VE.Direct. Trois algorithmes préprogrammés peuvent être sélectionnées avec le bouton Mode (voir les spécifications).

Allumage/Arrêt à distance.

L'allumage/arrêt à distance du système dispose de deux bornes : la borne à distance H, et la borne à distance L. Un interrupteur d'allumage/arrêt à distance ou un contact de relais peut être raccordé entre les bornes H et L. Sinon, la borne H peut être tirée vers le haut, ou la borne L vers le bas. Pour davantage de détails, consultez le manuel.

Interface VE.Direct

Pour une connexion de données filaire à un tableau de commande Color Control, à un PC ou à d'autres appareils. Veuillez consulter l'application VictronConnect dans la rubrique Téléchargements/Logiciels sur notre site Web).

Relais programmable

Il peut être programmé en utilisant l'interface VE.Direct ou un appareil disposant de la fonction Bluetooth pour déclencher une alarme ou d'autres événements.

Caractéristiques techniques

Informations Fabricant

Dimensions du colis

Ressources

Applications

Application Victron Toolkit (Dimensionnement, LEDs et diagnostic)

Application VictronConnect

---

Fiche technique

Fiche technique Smart IP43 Charger 120-240V

---

Manuel utilisateur

Manuel utilisateur Smart IP43 Charger 120-240V (HTML5)

Manuel utilisateur Smart IP43 Charger 120-240V (PDF)

---

Schéma de câblage

Schéma de câblage VE Direct drawing with IP43 Smart Charger 12/50-1 Inverter 800W 2x150Ah Li-NG smallBMS-NG SBP 100 MPPT 100/50 Orion XS BMV-712

Schéma de câblage VE.Direct drawing with IP43 Smart Charger 12/50-1 Inverter 800W 2x150Ah Li-NG smallBMS-NG Cyrix Li charge SBP 100 MPPT 100/50 Orion XS BMV-712

Schéma de câblage VE.Direct drawing with IP43 Smart Charger 12/50-3 Inverter 800W 4x125Ah SC-AGM MPPT 100/30 Argofet Isolator BMV-712 Bow thruster

---

Certificats

Certificats ISO9001 certificate

Certificats Declaration of Conformity - Smart IP43 Chargers (EU doc RED)

Certificats Certificate AS/NZS 60335 - Smart IP43 Charger

Certificats Certificate Safety EN/IEC 60335-1&-2 - Smart IP43 Charger 120-240V

Certificats UK PSTI Statement of Compliance - Phoenix Smart IP43 Charger 230V

Certificats UK PSTI Statement of Compliance - Phoenix Smart IP43 Charger 120/240V

---

---
