Réf : VI-ORI241224110

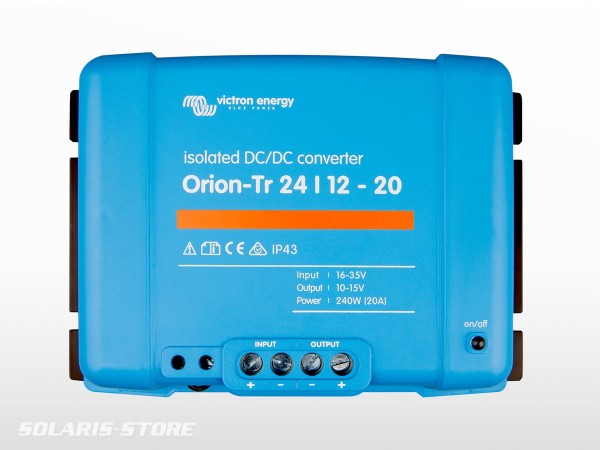

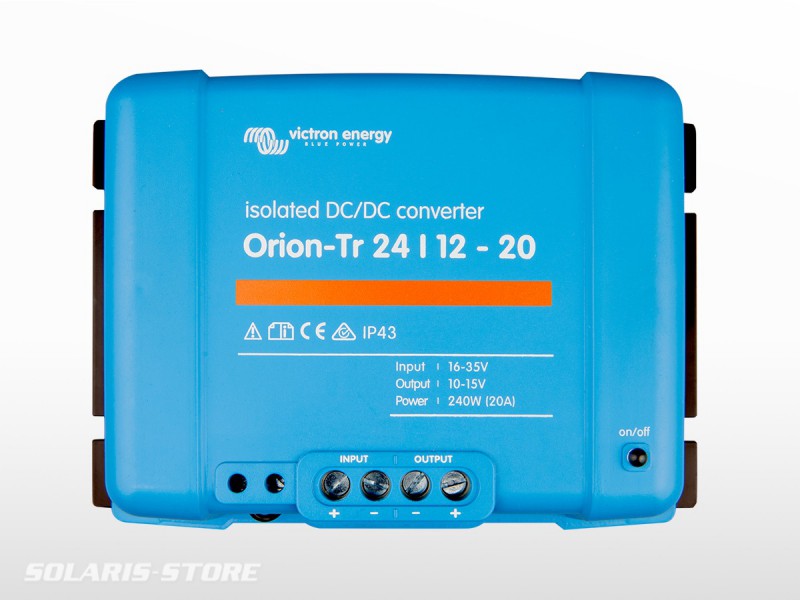

Convertisseur de courant continu (CC ou DC) isolé qui permet de transformer la tension d'une batterie pour alimenter un appareil de tension différente ou de tension identique plus stable et débarrassée des parasites liés à la conversion.
Prévu pour alimenter des appareils électroniques ou sensibles.
La sortie "Remote on-off" dispense de la nécessité d'un interrupteur de fort courant dans le câblage d'entrée. Cette fonction peut être actionnée par un interrupteur de faible puissance.
Un nombre illimité d'unité peut être mis en parallèle.
Protection en IP43 si l'unité est disposée avec le bornier en bas.
Aucun outillage spécial est nécessaire pour l’installation
Sur les modèles 12V et 24V seulement.
| Convertisseurs isolés | Orion-Tr 24/12-20A (240W) |
| Plage de tension d'entrée | 16-35 V |
| Seuil de sous-tension de déconnexion | 14 V |
| Seuil de sous-tension de reconnexion | 15 V |
| Tension de sortie nominale | 12.2 V |
| Plage de réglage de tension de sortie | 10-15 V |
| Tolérance de tension de sortie | +/- 0.2 V |
| Bruit de sortie | 2 mV rms |
| Courant de sortie continu à tension de sortie nominale et 25°C | 20 A |
| Courant de sortie max. (10s) à tension de sortie nominale | 25 A |
| Courant de court-circuit | 50 A |
| Puissance de sortie continu à 25°C | 300 W |
| Puissance de sortie continu à 40°C | 240 W |
| Rendement | 88 % |
| Hors courant de charge | < 100 mA |
| Isolement galvanique | 200 Vcc entre l'entrée, la sortie et le boitier |
| Plage de température | -20°C à +55°C (-3% par °C au-delà de 40°C) |
| Humidité | max 95% sans condensation |
| Connexion CC | par bornier |
| Section max du câble | 16 mm² |
| Poids | 1.3 kg |
| Dimensions (h x L x l) | 130 x 186 x 70 mm |
| Normes : Sécurité Emission Immunité Directive automobile |
EN 60950 EN 61000-6-3, EN 55014-1 EN 61000-6-2, EN 61000-6-1, EN 55014-2 ECE R10-5 |
| Référence Victron | ORI241224110 |
| Nomenclature Victron | Convertisseurs ORION CC-CC Tr, isolés |
| Code EAN | 8719076035251 |
| Largeur | 20.5 cm |
| Hauteur | 9 cm |
| Profondeur | 13 cm |
| Poids | 1.5 kg |
