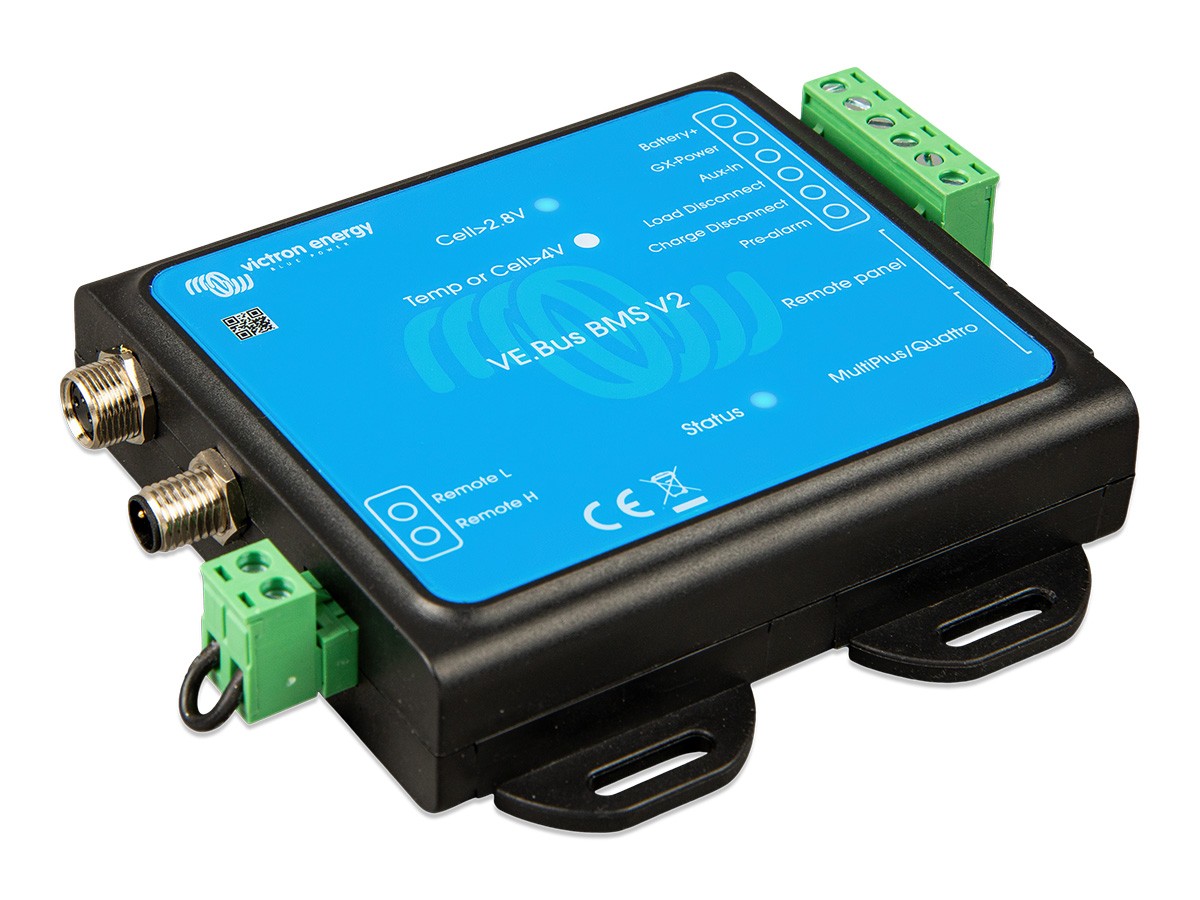

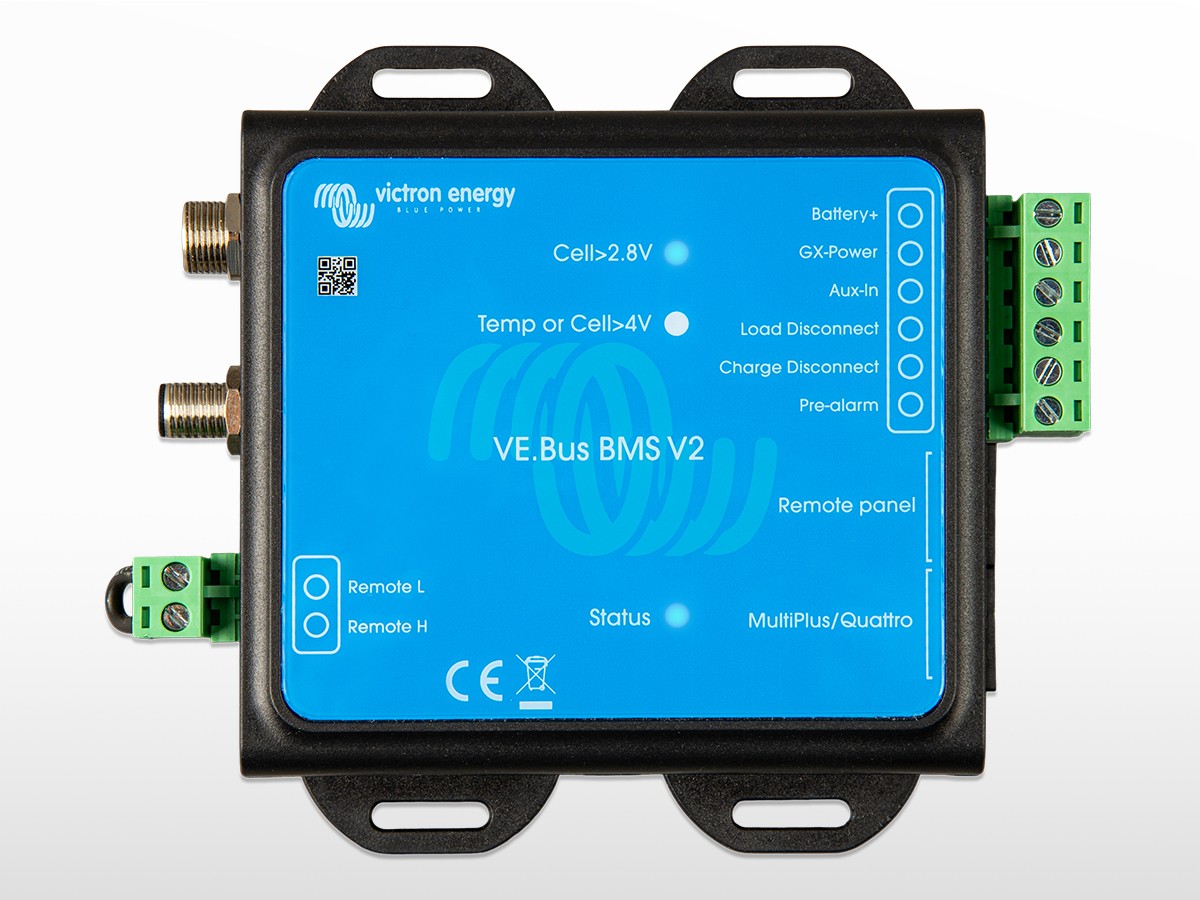

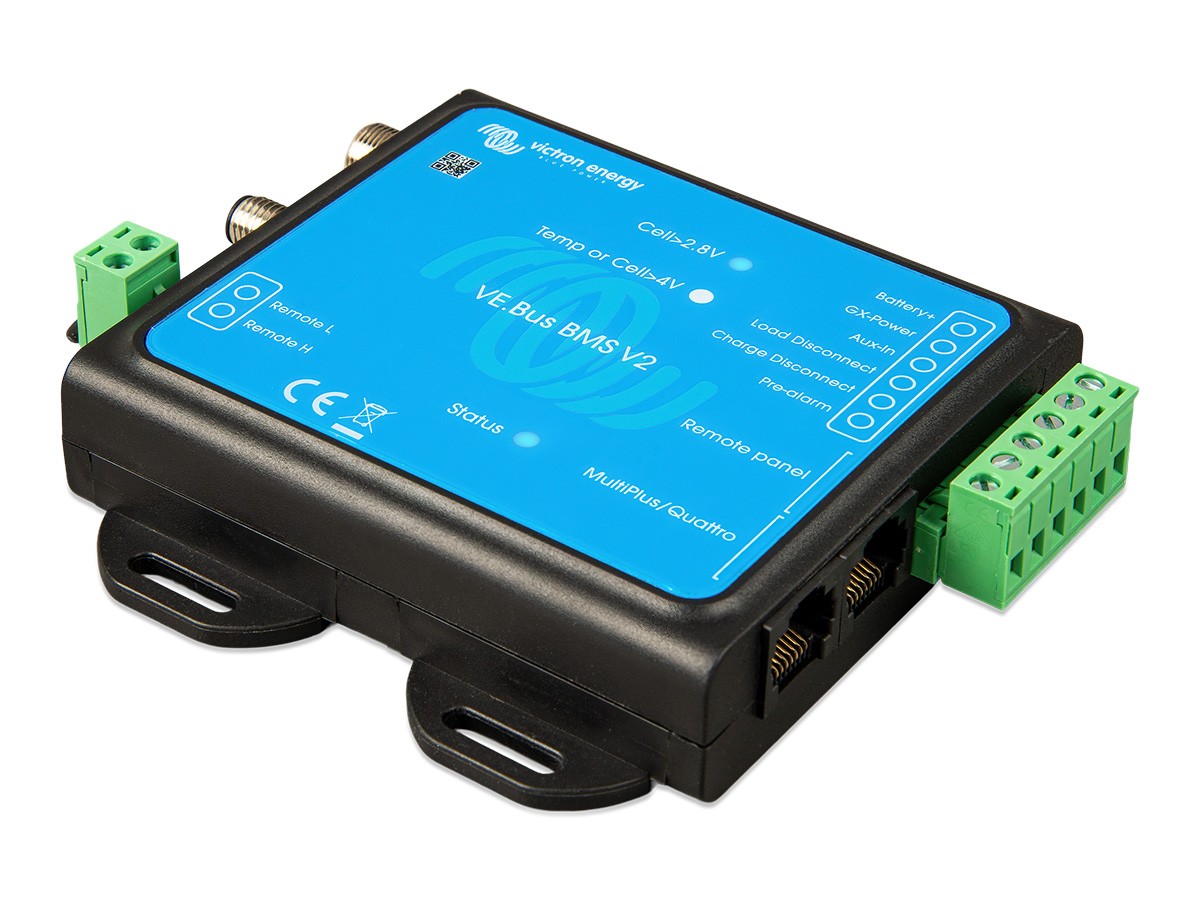

VE.Bus BMS V2 Victron (BMS300200200)

Description

VE.Bus BMS V2 Victron | BMS300200200

Le BMS VE.Bus V2 de nouvelle génération

Le BMS VE.Bus V2 est la nouvelle génération du système de gestion de batteries (BMS) VE.Bus pour les batteries Lithium Battery Smart de Victron Energy. Il s’agit de batteries lithium-fer-phosphate (LiFePO4) qui sont disponibles en version 12,8 V ou 25,6 V dans différentes capacités. Elles peuvent être raccordées en série, en parallèle et en série/parallèle, ce qui permet de construire un parc de batteries pour des tensions de système de 12, 24 et 48 V. Le nombre maximum de batteries dans un système est de 20, ce qui donne un stockage d’énergie maximum de 84 kWh dans un système 12 V et jusqu’à 102 kWh dans un système 24 V1) et 48 V1).

Il est conçu pour s’interfacer avec les batteries au lithium et les protéger dans les systèmes équipés de convertisseurs Victron ou de convertisseurs/chargeurs dotés de la communication VE.Bus.

Protège chaque cellule individuelle d’une batterie Lithium Battery Smart de Victron.

Pour un fonctionnement fiable et sûr, une batterie LiFePO₄ doit être surveillée et protégée contre la surtension et la sous-tension de toute cellule individuelle, ainsi que contre les conditions de surchauffe ou de température trop basse. La gamme de batteries Lithium Battery Smart de Victron comprend une surveillance intégrée de la tension des cellules, un équilibrage de la tension des cellules et une surveillance de la température.

Si la tension des cellules ou la température de la batterie dépasse la plage autorisée, cela est communiqué au BMS via deux câbles BMS avec des connecteurs circulaires M8. Dans les systèmes à plusieurs batteries, les câbles BMS de chaque batterie sont raccordés en série (en guirlande), le premier et le dernier câble BMS étant connectés au BMS.

En fonction de l’état de la ou des batteries Lithium Smart Smart de Victron, leBMSpourra :
• Générer un signal de préalarme pour alerter d’une condition imminente de sous-tension de cellule.
• Désactiver l’inversion dans les convertisseurs VE.Bus ou les convertisseurs/chargeurs via VE.Bus, et désactiver d’autres consommateurs via la borne « Load Disconnect » dans le cas d’une condition sous-tension de cellule.
• Désactiver la charge dans les convertisseurs VE.Bus ou les convertisseurs/chargeurs via VE.Bus, désactiver les chargeurs solaires VE.Direct et VE.Can via un dispositif GX et désactiver d’autres chargeurs via la borne « Charge Disconnect » en cas de surtension, de température insuffisante ou de température excessive d’une cellule.

Communication avec les produits VE.Bus

Les convertisseurs MultiPlus, Quattro ou Phoenix se connectent au port « MultiPlus/Quattro » avec un câble standard RJ45 UTP. Le BMS désactive l’inversion dans le cas d’une condition de sous-tension de cellule et désactive la charge dans le cas d’une condition de surtension ou de température de cellule.

Communication avec des dispositifs à distance

Un dispositif GX (tel qu’un Cerbo GX), un tableau de commande Digital Multi Control (DMC) ou un VE.Bus Smart Dongle (ou toute combinaison) peuvent être connectés au BMS via le port « Remote panel ». Ces accessoires peuvent tous être utilisés en combinaison avec le BMS pour commander à distance le convertisseur VE.Bus ou l’état de commutation du convertisseur/chargeur (marche/arrêt/chargeur uniquement).

Bornes d’entrée et de sortie d’alimentation auxiliaire

Le BMS possède une borne de sortie d’alimentation dédiée (GX-Power) pour un dispositif GX et une borne d’entrée d’alimentation auxiliaire (Aux-In) pour une source d’alimentation CC externe, telle qu’un adaptateur CA/CC. En cas d’arrêt du système, le dispositif GX restera alimenté via l’entrée d’alimentation auxiliaire ou sera déconnecté pour éviter une décharge supplémentaire de la batterie.

Bornes distantes

Ces bornes peuvent être utilisées pour allumer ou éteindre le BMS. Lorsque le BMS est éteint, les deux sorties sont flottantes, de sorte que les consommateurs et les chargeurs sont désactivés. Il existe deux bornes distantes, à savoir « Remote L » et « Remote H ». Un interrupteur d’allumage/arrêt à distance ou un contact de relais peut être connecté entre L et H pour allumer ou éteindre le BMS. La borne H peut également être commutée sur le positif de la batterie, ou la borne L sur le négatif.

Voyants lumineux

Le BMS est doté des indicateurs lumineux suivants :
• État (bleu) : s’allume brièvement une fois toutes les 10 secondes pour indiquer un fonctionnement normal.
• Temp. ou cellule > 4 V (rouge) : s’allume lorsque la sortie de déconnexion du chargeur est faible en raison d’une surtension de cellule ou d’une température excessive.
• Cellule > 2,8 V (bleu) : s’allume lorsque la sortie de déconnexion de consommateur est élevée et que la tension des cellules de la batterie est supérieure à 2,8 V.

Pour réduire le temps d’équilibrage nécessaire, nous recommandons d’utiliser des batteries en série aussi similaires que possible pour l’application. Les systèmes 24 V fonctionnent de manière optimale avec des batteries 24 V. Et les systèmes 48 V fonctionnent de manière optimale avec deux batteries 24 V en série. Bien que l’alternative, quatre batteries de 12 V en série, puisse fonctionner, elle nécessitera plus de temps d’équilibrage périodique. Pour plus d’informations sur ces batteries, consultez la page produit des batteries Lithium Battery Smart.

Tableau de connexion au BMS pour les appareils VICTRON

Informations Fabricant

Dimensions du colis

Ressources

Applications

Application Victron Toolkit (Dimensionnement, LEDs et diagnostic)

---

Fiche technique

Fiche technique VE.Bus BMS

Fiche technique VE.Bus BMS V2

Fiche technique BMS Overview

---

Manuel utilisateur

Manuel utilisateur Inverting remote on-off cable

Manuel utilisateur VE.Bus BMS

Manuel utilisateur Skylla-i remote on-off cable

Manuel utilisateur Non inverting remote on-off cable

Manuel utilisateur VE.Bus BMS V2 (HTML5)

Manuel utilisateur VE.Bus BMS V2 (PDF)

---

Schéma de câblage

Schéma de câblage Victron Van - Automotive - Alternator (sld)

Schéma de câblage Victron Van - Automotive - Alternator (ds)

Schéma de câblage Victron Van - Automotive - Multi (ds)

Schéma de câblage Victron Van - Automotive - Solar (sld)

Schéma de câblage Victron Van - Automotive - Solar (ds)

Schéma de câblage VE.Bus BMS example with 3kW 12V MultiPlus 230V

Schéma de câblage 3 Phase VE Bus BMS system 5 pin with 3xQuattro and 4x200Ah 24V Li

Schéma de câblage Quattro split phase 120-240VAC-24VDC setup 600Ah Li VE-Bus BMS generator MPPT BMV CCGX

Schéma de câblage Quattro 5kW 120VAC 12VDC 600Ah Li VE.Bus BMS generator MPPT BMV CCGX Orion-Tr Smart

Schéma de câblage MultiPlus 3kVA 120VAC 12VDC 2x200Ah Li-NG VEBus BMS-NG Cerbo GX touch-50 SBP-220 generator MPPT 100-50 Orion-XS BMV-712

Schéma de câblage MultiPlus 3kVA 120VAC 12VDC 2x200Ah Li-NG VEBus BMS-NG Cerbo GX touch-50 SBP-220 generator Lynx Distributor MPPT 100-50 Orion-XS BMV-712

Schéma de câblage MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smart

Schéma de câblage US-VAN Drawing VEBus BMS MultiPlus 3KW DMC 400Ah Li Cerbo SBP 100A & 65A SmartShunt MPPT 100-50 OrionTr

Schéma de câblage 3 Phase 5kW24V Quattro-II system VEBus BMS 2xSBP 4x200Ah Li Cerbo GX touch 50 MPPT Generator

Schéma de câblage MultiPlus-II 3kVA 120VAC 12VDC 2x200Ah Li-NG VE.Bus BMS-NG Cerbo GX Touch-50 SBP-220 generator Lynx Distributor MPPT 100/50 Orion XS BMV-712

Schéma de câblage MultiPlus-II 3kVA 120VAC 12VDC 2x200Ah Li-NG VE.Bus BMS-NG Cerbo GX Touch-50 SBP-220 generator MPPT 100/50 Orion XS BMV-712

Schéma de câblage US Van Manual & Drawing VEBus BMS V2 MultiPlus-II 3kVA 12V 120V 60Hz

---

Certificats

Certificats Declaration of Conformity - VE.Bus BMS

Certificats ISO9001 certificate

Certificats Certificate Automotive ECE R10-6 – VE.Bus BMS

Certificats Declaration of Conformity - Battery Management Systems (EU doc RED)

---

---

Configurer vos appareils Victron avec le logiciel VE Configure
