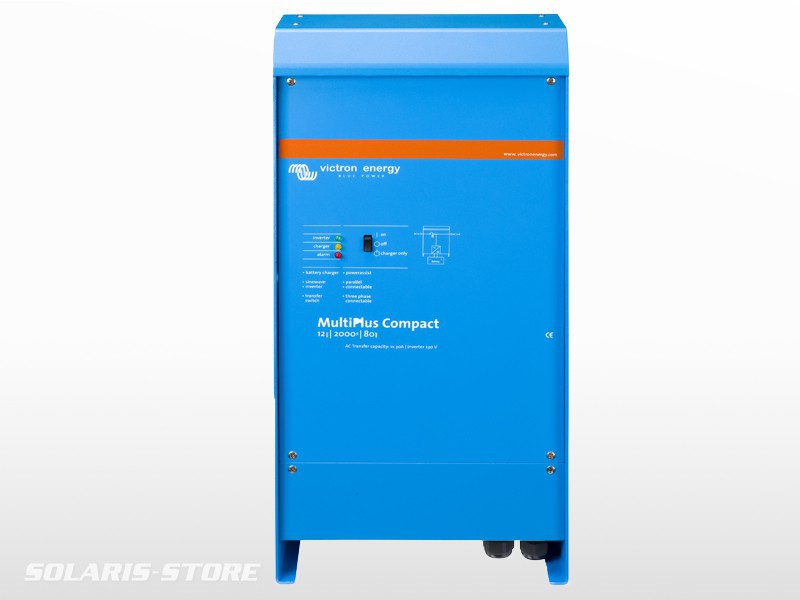

MultiPlus Compact 24/1600/40-16 230V VE.Bus Victron (24V / 1600VA)

Description

Convertisseur / Chargeur MultiPlus

Compatible avec les batteries au lithium-ion

Deux sorties CA

La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de quai ou du générateur, le MultiPlus prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés.
La deuxième sortie n’est sous tension que lorsque le CA est disponible sur l'une des entrées du MultiPlus. Des charges énergivores, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie (deuxième sortie disponible sur les modèles de 3 kVA et plus).

Puissance virtuellement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 Multi peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Par exemple, six unités 24/5000/120 fourniront une puissance de 25 kW / 30 kVA en sortie et 720 A de capacité de charge.

Configuration triphasée

En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour fournir une puissance de 75 kW / 90 kVA et plus de 2000 A de courant de charge.

PowerControl – S’adapter aux limites d’un générateur, du quai ou du secteur

Le MultiPlus comporte un chargeur de batteries très puissant qui demande de fortes intensités aux branchements à quai ou du
générateur (près de 10 A en 230 VCA par Multi de 5 kVA). Le tableau de commande Multi Control permet de limiter la puissance à fournir par le quai ou par le générateur. Le MultiPlus prend alors en compte la demande de puissance d'autres charges CA en sortie et n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge de l'alimentation du quai ou du générateur.

PowerAssist – Davantage de puissance fournie par le quai ou le générateur

Cette fonction donne une dimension supplémentaire au principe du PowerControl En permettant au MultiPlus de compléter la capacité de la source alternative. Si une forte demande de puissance de pointe est requise pour une courte durée, le MultiPlus permet de garantir que le manque de puissance du réseau ou du générateur soit immédiatement compensé par l'énergie provenant de la batterie. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger les batteries.

Énergie solaire. Énergie CA disponible même en cas de défaillance du réseau

Le MultiPlus peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative.
Un logiciel de détection de perte de secteur est disponible.

Configuration du système

- Dans le cas des applications autonomes, il est possible de modifier des paramètres en quelques minutes à l'aide de la procédure de configuration par des interrupteurs DIP.
- Des applications en configuration parallèle ou triphasée peuvent être configurées avec les logiciels VE.Bus Quick Configure et VE.Bus System Configurator.
- Les applications d'autoconsommation, de réseau interactif et hors-réseau impliquant des convertisseurs rattachés au réseau
et/ou des chargeurs solaires MPPT peuvent être configurées avec des assistants (logiciel spécifique pour des applications spécifiques).

Suivi et contrôle sur site

Plusieurs options sont disponibles : contrôleur de batterie, un tableau de commande MultiControl, Color Control GX et autres appareils GX l, Smartphone ou tablette (Bluetooth Smart), ordinateur de bureau ou portable (USB ou RS232).

Suivi et contrôle à distance

Color Control GX et autres appareils GX.
Les données peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management).

Configuration à distance

Si des systèmes disposant d'un Color Control GX et autres appareils GX sont connectés par Ethernet, il est possible d'y accéder et de modifier leur configuration.

Informations Fabricant

Dimensions du colis

Ressources

Applications

Application Victron Toolkit (Dimensionnement, LEDs et diagnostic)

Application VE Configuration Tools

---

Fiche technique

Fiche technique MultiPlus Inverter/Charger 800VA - 5kVA 230V

Fiche technique MultiPlus Inverter/Charger 2kVA and 3kVA 120V

---

Manuel utilisateur

Manuel utilisateur MultiPlus Compact 12/24V 800VA, 1200VA, 1600VA 230V

Manuel utilisateur MultiPlus Compact 12/24V 2000VA 120V

Manuel utilisateur MultiPlus Compact 12/24V 2000VA 230V

Manuel utilisateur MultiPlus 3k 230V - 16A 50A

Manuel utilisateur Connecting other lithium battery systems to Multis and Quattros

Manuel utilisateur MultiPlus 5k 100A 230V

Manuel utilisateur ESS (Energy Storage System) - Start page

Manuel utilisateur MultiPlus 3k 120V

Manuel utilisateur VE.Bus parallel split- and three-phase systems

Manuel utilisateur VE.Bus Error Codes

Manuel utilisateur Configuring solar systems with Quattros and Multis

Manuel utilisateur AC-coupling and the Factor 1.0 rule

Manuel utilisateur Service Manual - MultiPlus 3k 120V

Manuel utilisateur User Manual - MultiPlus 3k 120V

Manuel utilisateur Automatic Generator start-stop (PDF)

Manuel utilisateur Automatic Generator start-stop (HTML5)

Manuel utilisateur VictronConnect configuration guide for VE.Bus products (HTML5)

Manuel utilisateur VictronConnect configuration guide for VE.Bus products (PDF)

Manuel utilisateur Solar & Wind Priority (HTML5)

Manuel utilisateur Solar & Wind Priority (PDF)

Manuel utilisateur Energy Storage System (HTML5)

Manuel utilisateur Energy Storage System (PDF)

Manuel utilisateur Pre-RMA Bench Test Instructions (HTML5)

Manuel utilisateur Pre-RMA bench test instructions (PDF)

---

Guide d\'installation rapide

Guide d\'installation rapide MultiPlus 24V 48V 5000VA 230Vac

Guide d\'installation rapide MultiPlus 12V 24V 48V 3000VA 50A

Guide d\'installation rapide Compact MultiPlus 12V 24V 2000VA

Guide d\'installation rapide Compact MultiPlus 12V 24V 800VA 1200VA 1600VA 230Vac

Guide d\'installation rapide Multiplus 12V 24V 48V 3000VA 16A 230Vac

---

Schema de câblage

Schema de câblage VE.Bus Three Phase Nobreak system with Fuelcell

Schema de câblage Split Phase System Example

Schema de câblage Grid-connected Solar system on MultiPlus

Schema de câblage Wiring diagram for a VE.Bus panel

Schema de câblage AC + DC System for vehicles

Schema de câblage System example with Phoenix Multi / Multi compact

Schema de câblage System example with Phoenix Multi in parallel configuration

Schema de câblage System example with Phoenix Multi and double AC input

Schema de câblage Hub-1 System Component Layout

Schema de câblage MultiPlus system example 5kW-24V-230V

Schema de câblage MultiPlus system example 3kW-24V-120V AC

Schema de câblage Victron Van - Automotive - Multi (ds)

Schema de câblage Victron Van - Automotive - Full (ds)

Schema de câblage Victron Van - Automotive - Full (sld)

Schema de câblage VE.Bus BMS example with 3kW 12V MultiPlus 230V

Schema de câblage MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart

Schema de câblage MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart Lynx distributor

Schema de câblage MultiPlus 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Extra Alternator & WS500

Schema de câblage US Van Manual & Drawing Smart BMS CL12_100 MultiPlus 3kVA 12V 120V 60Hz

Schema de câblage US-VAN Drawing VEBus BMS MultiPlus 3KW DMC 400Ah Li Cerbo SBP 100A & 65A SmartShunt MPPT 100-50 OrionTr

Schema de câblage Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator

Schema de câblage Van/Motorhome Manual & Drawing 3 monitoring setups MultiPlus 3kVA 12V 230V 50Hz Drop-in Li

Schema de câblage Quattro-II 5kVA 230VAC 24VDC 600Ah Li NG Lynx Smart BMS NG distributors Cerbo GX touch generator MPPT Extra Alternator Zeus regulator

Schema de câblage Genless catamaran with Victron MultiPlus paralleled Lynx Smart BMS NG 800Ah NG Li HP Alternators ARCO Zeus regulators

Schema de câblage Genless catamaran with Victron MultiPlus paralleled Lynx Smart BMS NG 800Ah NG Li HP Alternators Wakespeed WS500-Pro regulators

Schema de câblage Genless monohull with Victron MultiPlus Lynx Smart BMS NG 600Ah NG Li HP Alternator ARCO Zeus regulator

Schema de câblage Genless monohull with Victron MultiPlus Lynx Smart BMS NG 600Ah NG Li HP Alternator Wakespeed WS500-Pro regulator

---
