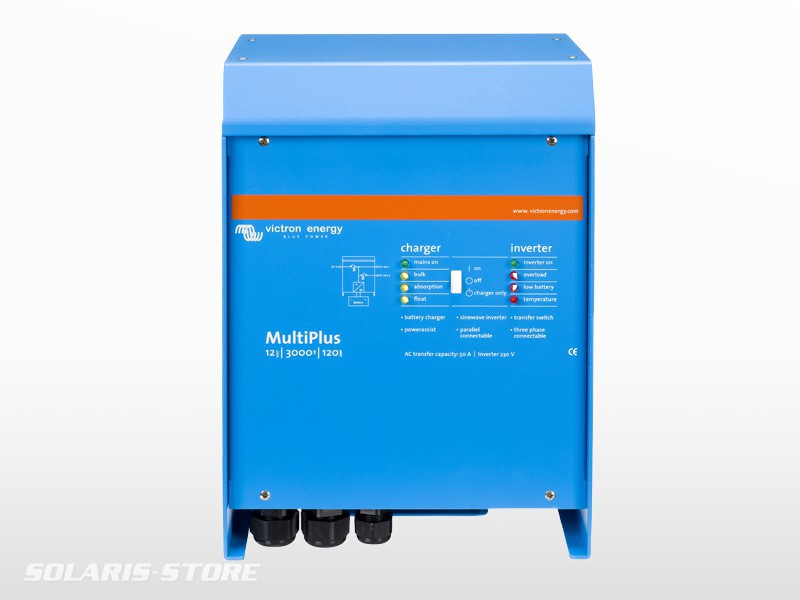

MultiPlus 12/3000/120-16 230V VE.Bus Victron (12V / 3000VA)

Partager

Distributeur et revendeur Victron Tous les produits Réf : VI-PMP122300001

Garantie 5 ans
Marque Hollandaise © Marque Hollandaise

2 en 1 - onduleur et chargeur Multiplus 230V Victron de qualité supérieure !

Sa sortie pur sinus permet d'alimenter des appareils sensibles (électronique) ou de démarrer un moteur en doublant sa puissance le temps nécessaire.

Son entrée AC permet de connecter un groupe électrogène ou le réseau électrique pour recharger la batterie et alimenter les appareils en direct.

Entièrement paramétrable, il peut être utilisé dans un système autonome ou raccordé au réseau public.

Personnaliser

Porte fusible pour MEGA-fusible | 60 à 500A Porte fusible pour MEGA-fusible
60 à 500A

Fiche technique
Prix 1224 -15%
Sélectionné  Sélectionner
Interface Victron MK3 pour paramétrage avec PC Interface Victron MK3 / paramétrage PC
USB / VE.Bus

Fiche technique
Prix 7445 -15%
Sélectionné  Sélectionner
Câble souple H07 1 x 95 mm² Câble souple H07 noir 1 x 95mm²
au mètre

Fiche technique
Prix 2660 / Mètre
Sélectionné  Sélectionner
Qté : Mètre
Smart dongle Bluetooth VE.Direct Smart dongle Bluetooth VE.Bus
VE.Bus

Fiche technique
Prix 10200 -15%
Sélectionné  Sélectionner
Cosse à sertir 95 mm² M10 Cosse à sertir 95mm² / Ø10
1 unité

Fiche technique
Prix 585
Sélectionné  Sélectionner
MEGA-fuse 400A/32V (Lot de 5) Victron | CIP136400010 MEGA-fusible 400A / 32V
12V / 24V

Fiche technique
Prix 510 -15%
Sélectionné  Sélectionner
1 432,11 €
1 684,84 € -15%
Expédié sous 5 à 7 jours
1 432,11 €
paiement carte bleue paiement carte visa virement mastercard paypal
2x
3x
4x

Avis Vérifiés 4.8 / 5
Voir les 565 derniers avis
Porte fusible pour MEGA-fusible | 60 à 500A
Porte fusible pour MEGA-fusible | 60 à 500A
Prix de base 14,40 € --15%   Prix 12,24 €
/ Unité
Interface Victron MK3 pour paramétrage avec PC
Interface Victron MK3 / paramétrage PC | USB / VE.Bus
Prix de base 87,59 € --15%   Prix 74,45 €
/ Unité
Câble souple H07 1 x 95 mm²
Câble souple H07 noir 1 x 95mm² | Vendu au mètre
Prix 26,60 €
/ Mètre
Smart dongle Bluetooth VE.Direct
Smart dongle Bluetooth VE.Bus | VE.Bus
Prix de base 120,00 € --15%   Prix 102,00 €
/ Unité
Cosse à sertir 95 mm² M10
Cosse à sertir 95mm² / Ø10 | 1 unité
Prix 5,85 €
/ Unité
MEGA-fuse 400A/32V (Lot de 5) Victron | CIP136400010
MEGA-fusible 400A / 32V | 12V / 24V
Prix de base 6,00 € --15%   Prix 5,10 €
/ Unité

Onduleur/Chargeur VICTRON MultiPlus 12/3000/120-16

  Conseil pratique
Protection côté batterie recommandée : Mega Fusible 400 A
Section de câble côté batterie recommandée : 95 mm²

Multifonctions, avec une gestion intelligente de l'énergie

Le MultiPlus rassemble dans un seul boîtier compact un convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge adaptative et un commutateur de transfert CA ultra rapide. En plus de ces fonctions de base, le MultiPlus offre de nombreuses caractéristiques avancées décrites ci-dessous.

Deux sorties CA

La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de quai ou du groupe, le MultiPlus prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés.
La deuxième sortie n’est sous tension que lorsque le CA est disponible sur l'une des entrées du MultiPlus. Des charges qui ne déchargeraient pas la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie. (deuxième sortie disponible sur les modèles avec un commutateur de transfert de 50 A seulement).

Puissance virtuellement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 Multi peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Par exemple, six unités 24/5000/120 fourniront une puissance de 25 kW / 30 kVA en sortie et 720 Amps de capacité de charge.

Configuration triphasée

En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour fournir une puissance de 75 kW / 90 kVA et plus de 2000 Amps de capacité de charge.

PowerControl : s’adapter aux limites d’un groupe, du quai ou du secteur

Le MultiPlus comporte un chargeur de batteries très puissant qui demande de fortes intensités aux branchements à quai ou du générateur (près de 10A en 230 VAC par Multi de 5kVA). Le tableau de commande Multi Control permet de limiter la puissance à fournir par le quai ou par le groupe électrogène. Le MultiPlus prend alors en compte la demande de puissance CA en sortie et n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge de l'alimentation du quai ou du groupe électrogène.

PowerAssist – Davantage de puissance fournie par le quai ou le groupe

Cette fonction donne une dimension supplémentaire au principe du PowerControl En permettant au MultiPlus de compléter la capacité de la source alternative. En cas d'une demande de puissance de pointe souvent requise pour une courte durée, le MultiPlus s'assurera qu'une puissance de générateur ou de quai insuffisante sera compensée par une puissance complémentaire depuis la batterie. Et lorsque la demande diminue, l'excédent de puissance est utilisé pour recharger les batteries.

Charge adaptative en quatre étapes et chargement de deux bancs de batterie

La sortie principale fournit une charge puissante au système de batterie grâce à un logiciel perfectionné de "charge adaptative". Le logiciel ajuste les trois étapes du processus automatique pour s'adapter à l'état de la batterie, et il en rajoute une quatrième pour les longues périodes de chargement « float ». Le processus de charge adaptative est détaillé dans la fiche technique du Chargeur Phoenix et sur notre site Web, à la section Informations Techniques. De plus, le MultiPlus chargera une deuxième batterie en utilisant une sortie de charge d'entretien indépendante destinée à des batteries de démarrage de générateur ou de moteur principal (sortie de charge lente disponible seulement sur les modèles de 12 V et 24 V).

La configuration du système n’a jamais été aussi simple

Une fois installé, le MultiPlus est prêt à être utilisé. Si des paramètres doivent être changés, cela se fait en quelques minutes avec une nouvelle procédure de réglages des interrupteurs DIP. Même le fonctionnement en parallèle ou triphasée peut être programmé avec des interrupteurs DIP : aucun ordinateur n'est nécessaire !
Sinon, VE.Net peut être utilisé à la place des interrupteurs DIP. Des logiciels sophistiqués (VE.Bus Quick Configure et VE.Bus System Configurator) sont disponibles pour configurer plusieurs fonctions nouvelles et perfectionnées.

MultiPlus C 12/3000/120
PowerControl Oui
PowerAssist Oui
Commutateur de transfert (A) 16
Fonctionnement en parallèle et triphasé Oui
CONVERTISSEUR
Plage de tension d'entrée (V CC) 9,5 - 17 V 19 - 33 V 38-66 V
Sortie: Tension de sortie: 230 V CA ± 2% Fréquence: 50 Hz ± 0,1 % (1)
Puissance de sortie du convertisseur à 25°C (VA) (3) 3000
Puissance de sortie du convertisseur à 25°C (W) 2500
Puissance de sortie du convertisseur à 40°C (W) 2200
Puissance de pointe (W) 6000
Efficacité maximale (%) 93
Puissance de charge zéro (W) 15
Puissance de charge zéro en mode AES (W) 10
Puissance de charge zéro en mode recherche (W) 4
CHARGEUR
Entrée CA Plage de tension d'alimentation: 187-265 V CA Fréquence d'entrée: 45-65 Hz Facture de puissance: 1
Tension de charge "absorption" (V CC) 14,4 / 28,8 / 57,6
Tension de charge "float" (V CC) 13,8 / 27,6 / 55,2
Mode veille (V CC) 13,2 / 26,4 / 52,8
Courant de charge batterie maison (A) (4) 120
Courant de charge batterie démarrage (A) 4 (modèles 12V et 24V uniquement)
Sonde de température de batterie Oui
GENERAL
Sortie Auxiliaire (A) (5) Oui (16A)
Relais programmable (6) Oui
Protection (2) a-g
Port de communication VE.Bus Pour un fonctionnement en parallèle ou triphasé, suivi à distance et intégration du système
Port de communication d'utilisation générale (7) Oui (8)
interrupteur marche/arrêt à distance Oui
Caractéristiques communes Plage de température de fonctionnement: -20°C à +50°C (refroidissement par ventilateur) Humidité (sans condensation): maxi 95%
BOITIER
Caractéristiques communes Matériau et Couleur: aluminium (bleu RAL 5012) Degré de protection: IP21
Raccordement batterie 4 boulons M8 (2 connexions positives et 2 négatives)
Connexion 230 V CA Vis bornes 13 mm² (6 AWG)
Poids (kg) 18
Dimensions (H x L x P en mm) 362 x 258 x 218
NORMES
Sécurité EN 60335-1, EN 60335-2-29
Emission, immunité EN 55014-1, EN 55014-2, EN 61000-3-3
Directive sur l'automobile 2004/104/EC

1) Peut être réglé sur 60 Hz; 120V/60Hz sur demande

2) Touche de protection: a) court-circuit b) surcharge c) tension de batterie trop élevé c) tension de batterie trop faible e) température trop élevée f) 230 V CA sur sortie du convertisseur g) ondulation de la tension d'entrée trop haute

3) Charge non linéaire, facture de crête 3:1

4) A 25°C température ambiante

5) S'éteint quand aucune source CA externe n'est disponible

6) Relais programmable qui peut être configuré en alarme générale, de sous-tension CC ou de fonction de signal du démarrage groupe / Rendement CA: 230 V ; 4 A / Rendement CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC

7) Par exemple, pour communiquer avec une batterie Lithium-ion BMS

8) Les modèles avec le transfert 16A seul commutateur


Informations Fabricant

Référence VictronPMP122300001
Nomenclature VictronMultiPlus
Code EAN8719076045151

Dimensions du colis

Largeur45 cm
Hauteur29 cm
Profondeur33 cm
Poids20.9 kg

Ressources

Applications

Application Victron Toolkit

Application VE Configuration Tools


Fiche technique

Fiche technique MultiPlus Inverter/Charger 2kVA and 3kVA 120V

Fiche technique MultiPlus Inverter/Charger 800VA - 5kVA 230V


Manuel utilisateur

Manuel utilisateur AC-coupling and the Factor 1.0 rule

Manuel utilisateur Automatic Generator start-stop (HTML5)

Manuel utilisateur Automatic Generator start-stop (PDF)

Manuel utilisateur Configuring solar systems with Quattros and Multis

Manuel utilisateur Connecting other lithium battery systems to Multis and Quattros

Manuel utilisateur ESS (Energy Storage System) - Start page

Manuel utilisateur Energy Storage System (HTML5)

Manuel utilisateur Energy Storage System (PDF)

Manuel utilisateur MultiPlus 230V (HTML5)

Manuel utilisateur MultiPlus 230V (PDF)

Manuel utilisateur MultiPlus 3k 120V

Manuel utilisateur MultiPlus 3k 230V - 16A 50A

Manuel utilisateur MultiPlus 5k 100A 230V

Manuel utilisateur MultiPlus Compact 12/24V 2000VA 120V

Manuel utilisateur MultiPlus Compact 12/24V 2000VA 230V

Manuel utilisateur MultiPlus Compact 12/24V 800VA, 1200VA, 1600VA 230V

Manuel utilisateur Service Manual - MultiPlus 3k 120V

Manuel utilisateur User Manual - MultiPlus 3k 120V

Manuel utilisateur VE.Bus Error Codes

Manuel utilisateur VE.Bus parallel split- and three-phase systems

Manuel utilisateur VictronConnect configuration guide for VE.Bus products (HTML5)

Manuel utilisateur VictronConnect configuration guide for VE.Bus products (PDF)


Guide d\'installation rapide

Guide d\'installation rapide Compact MultiPlus 12V 24V 2000VA

Guide d\'installation rapide Compact MultiPlus 12V 24V 800VA 1200VA 1600VA 230Vac

Guide d\'installation rapide MultiPlus 12V 24V 48V 3000VA 50A

Guide d\'installation rapide MultiPlus 24V 48V 5000VA 230Vac

Guide d\'installation rapide Multiplus 12V 24V 48V 3000VA 16A 230Vac


Schema de câblage

Schema de câblage AC + DC System for vehicles

Schema de câblage Grid-connected Solar system on MultiPlus

Schema de câblage Hub-1 System Component Layout

Schema de câblage MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart

Schema de câblage MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart Lynx distributor

Schema de câblage MultiPlus 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Extra Alternator & WS500

Schema de câblage MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus system example 3kW-24V-120V AC

Schema de câblage MultiPlus system example 5kW-24V-230V

Schema de câblage Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator

Schema de câblage Split Phase System Example

Schema de câblage System example with Phoenix Multi / Multi compact

Schema de câblage System example with Phoenix Multi and double AC input

Schema de câblage System example with Phoenix Multi in parallel configuration

Schema de câblage US Van Manual & Drawing Smart BMS CL12_100 MultiPlus 3kVA 12V 120V 60Hz

Schema de câblage US-VAN Drawing VEBus BMS MultiPlus 3KW DMC 400Ah Li Cerbo SBP 100A & 65A SmartShunt MPPT 100-50 OrionTr

Schema de câblage VE.Bus BMS example with 3kW 12V MultiPlus 230V

Schema de câblage VE.Bus Three Phase Nobreak system with Fuelcell

Schema de câblage Van/Motorhome Manual & Drawing 3 monitoring setups MultiPlus 3kVA 12V 230V 50Hz Drop-in Li

Schema de câblage Victron Van - Automotive - Full (ds)

Schema de câblage Victron Van - Automotive - Full (sld)

Schema de câblage Victron Van - Automotive - Multi (ds)

Schema de câblage Wiring diagram for a VE.Bus panel
