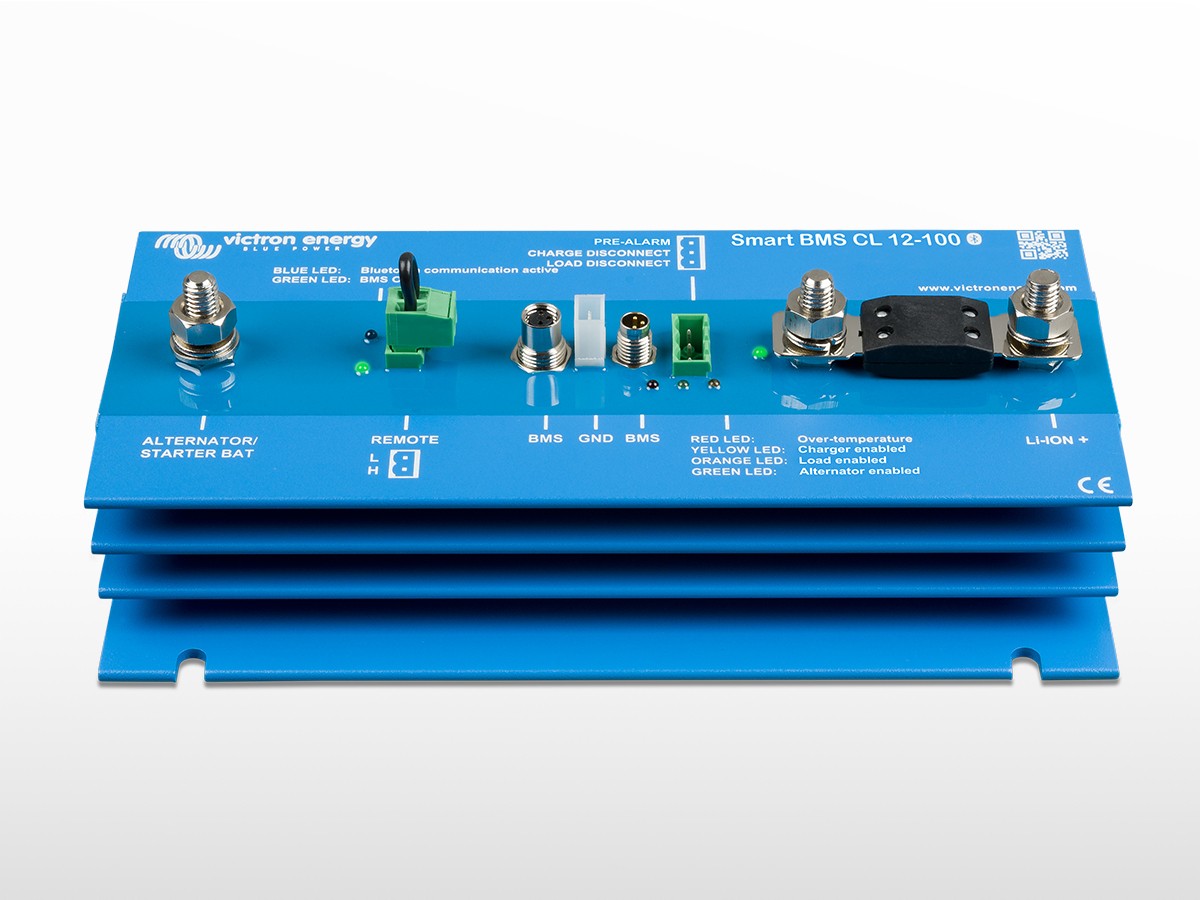

Smart BMS CL 12-100 Victron | BMS110022000
Le Smart BMS CL 12-100 est un système de gestion de batteries (BMS) tout-en-un pour les batteries Lithium Battery Smart de 12,8 V de Victron, disponible avec une tension nominale de 12,8 V dans diverses capacités. Il s’agit du type de batteries au lithium grand public les plus sûres Le nombre maximum de batteries dans un système est de 20, ce qui donne un stockage d’énergie maximum de 84 kWh dans un système 12 V. Il a été spécialement conçu pour s’intégrer à des systèmes de 12 V équipés d’un générateur de 12 V, comme par exemple ceux des véhicules et des bateaux.
Une entrée dédiée à l’alternateur assure la limitation du courant et une circulation unidirectionnelle de l’alternateur vers la batterie, ceci afin de pouvoir raccorder en toute sécurité un alternateur 12 V (et une batterie de démarrage) de n’importe quelle taille à la batterie au lithium. Le limiteur de courant de charge protège l’alternateur contre les surcharges. Il surveille et protège chaque cellule de la batterie (ou du parc de batteries) et déconnecte l’alternateur, les sources de charge ou les consommateurs CC en cas de tension basse/élevée des cellules de la batterie ou de surchauffe.
Fonctions
• Protection de l’alternateur et de la batterie par le port « Alternator/Starter Batt+ » : Le courant d’entrée sur le port Alternateur/Starter Batt+ est limité électroniquement à environ 90 % du calibre du fusible. Un fusible de 100 A, par exemple, limitera donc le courant d’entrée à environ 90 A et protégera la batterie au lithium contre un courant de charge excessif et l’alternateur contre la surcharge (la plupart des alternateurs de 12 V surchauffent et tombent en panne s’ils fonctionnent à puissance maximale pendant plus de 5 minutes).
• Borne d’allumage/arrêt à distance : Permet d’interrompre la charge via le port « Alternator » tout en maintenant la fonctionnalité BMS active, ou comme interrupteur de marche/arrêt pour éteindre complètement le système.
• Sortie de déconnexion de consommateur et de chargeur1) : Le Smart BMS CL 12-100 surveille et protège chaque cellule de la batterie et déconnectera l’alternateur, les sources de charge ou les consommateurs CC en cas de tension basse/élevée des cellules de la batterie ou de surchauffe.
• Sortie de préalarme : Peut être utilisée pour piloter un relais, un voyant ou un avertisseur sonore pour émettre un signal d’avertissement avant que le BMS ne déconnecte les batteries du système.
• Bluetooth pour la surveillance et la configuration via notre application VictronConnect et avec Instant Readout (lecture instantanée), la possibilité de lire les valeurs les plus importantes en temps réel sans avoir besoin de se connecter au BMS, ce qui permet un diagnostic en un coup d’œil.
Tableau de connexion au BMS pour les appareils VICTRON
Appareil | Connexion au BMS |
Régulateur MPPT sans remote (< 150V) | VE.Direct non-inverting remote on-off cable Victron | ASS030550320 |
Régulateur MPPT avec remote (150V et +) | Simple fil sur la borne H du remote |
Convertisseur DC Orion (isolé) | Orion-Tr Isolated DC-DC Charger remote cable Victron | ASS070300100 |
Convertisseur DC Orion (non-isolé) | Simple fil sur la borne H du remote |
Battery Protect | Simple fil sur la borne H du remote |
Onduleur Phoenix | Simple fil sur la borne H du remote |
Onduleur Phoenix (ancienne génération) | Inverting remote on-off cable Victron | ASS030550120 |
Chargeur Phoenix (IP43) | Simple fil sur la borne H du remote |
Autre chargeur Phoenix | Pas de connexion, passer par un Battery Protect ou Cyrix-Li |
Chargeur Skylla | Non-inverting remote on-off cable Victron | ASS030550220 |
Cyrix-Li | Simple fil sur la borne H du remote |
Multiplus, Quattro, Easysolar | VE.Bus |
Informations Fabricant
Référence Victron | BMS110022000 |
Nomenclature Victron | Smart BMS CL 12/100 |
Code EAN | 8719076046851 |
Dimensions du colis
Largeur | 31 cm |
Hauteur | 8 cm |
Profondeur | 14 cm |
Poids | 2 kg |
Ressources
Applications
Application Victron Toolkit (Dimensionnement, LEDs et diagnostic)
Fiche technique
Fiche technique Smart BMS CL 12V 100A
Manuel utilisateur
Manuel utilisateur Smart BMS CL 12-100 (HTML5)
Manuel utilisateur Smart BMS CL 12-100 (PDF)
Schema de câblage
Schema de câblage US Van Manual & Drawing Smart BMS CL12_100 MultiPlus 3kVA 12V 120V 60Hz
