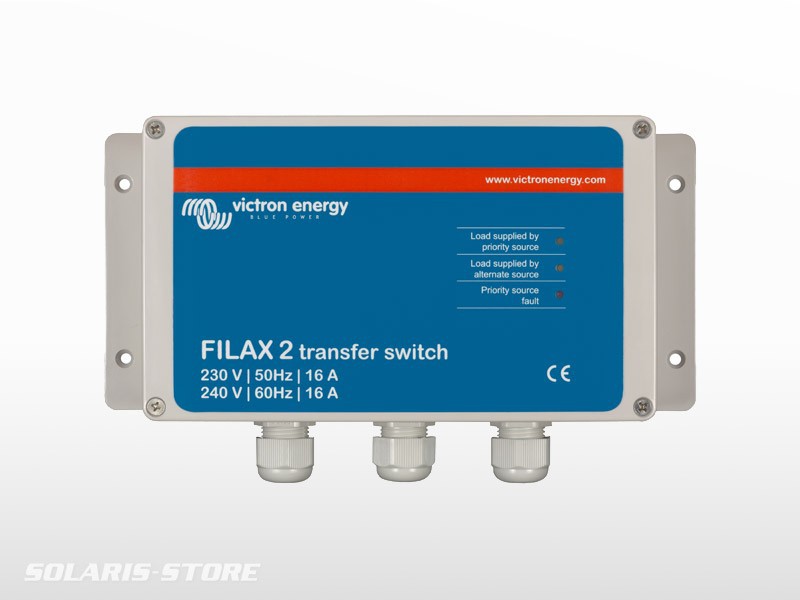

Commutateur de transfert FILAX 2 (230V/50Hz - 240V/60Hz)

Commutateur de transfert ultra rapide 230V / 50Hz - 240V / 60Hz FILAX 2 Photo non contractuelle
Commutateur de transfert ultra rapide 230V / 50Hz - 240V / 60Hz FILAX 2 Commutateur de transfert ultra rapide FILAX 2 de VICTRON

Garantie 5 ans
Fabricant Hollandais © Fabricant Hollandais

Référence : CP4100100

Expédié sous 5 à 7 j

Frais de port : Estimer les frais

Pour calculer les frais de port :

1 Ajouter vos produits au panier

2 Créez un compte et renseigner une adresse

3 Consultez les frais à l'étape "Mode de Livraison"

Une question ? Contactez-nous

420,00 € -15%
357,00 € TTC
Quantité

moyens de paiement


Fiche technique

Commutateur de transfert ultra rapide FILAX 2 de VICTRON | SDFI0000000

Filax 2 : le commutateur de transfert ultra-rapide

Filax a été conçu pour commuter des charges sensibles ou critiques, telles que des ordinateurs, des équipements de contrôle industriel ou de loisirs modernes, d'une source CA à une autre.

La source prioritaire est généralement le réseau, un générateur ou une puissance de quai. La source alternative est généralement un convertisseur.

Avec un temps de commutation inférieur à 20 millisecondes, les charges sensibles continueront de fonctionner sans interruption.

Le Filax n'est pas prévu pour alimenter des appareils électroménagers de grande puissance, tels que des machines à laver ou des moteurs électriques.

Transfert à transition ouverte

Le Filax est un commutateur de transfert à transition ouverte (transfert BBM).

Le temps maximal de transfert de charge est de 16 ms.

La charge est généralement alimentée par la source prioritaire, et elle est transférée à la source alternative, si :

- La tension de la source prioritaire chute en dessous de la valeur seuil.

- La fréquence de la source prioritaire chute en dessous de la valeur seuil pour la fréquence basse, ou augmente au-dessus de la valeur seuil pour la fréquence élevée.

L'inversion du transfert de la source alternative vers la source prioritaire commence quand la source prioritaire a fonctionné dans les limites de commutation inversée de tension et fréquence pendant 30 s.

FILAX-2 230V / 50Hz 240V / 60Hz
Source prioritaire : seuil de commutation de tension basse 180 V 180 V
Source prioritaire : seuil de commutation inversé de tension basse 188 V 188 V
Source prioritaire : seuil de commutation de fréquence basse 45 Hz 46 Hz
Source prioritaire : seuil de commutation inversé de fréquence basse 47 Hz 52 Hz
Source prioritaire : seuil de commutation de fréquence élevée 60 Hz 68 Hz
Source prioritaire : seuil de commutation inversée de fréquence élevée 56 Hz 63 Hz
Source prioritaire : tension d'entrée continue max 260 V 260 V
Source alternative : tension d'entrée continue max 260 V 260 V
Temps max de transfert de charge 16 ms
Retard de commutation inversée 30 s
Plage de température de fonctionnement -20 à +50°C
Humidité (sans condensation) max 95%
INDICATEURS LED
Charge alimentée par source prioritaire Jaune
Charge alimentée par source alternative Jaune
Défaillance source prioritaire Rouge
BOITIER
Matériau et couleur ABS RAL7035
Indice de protection IP 65
Poids 0.8 kg
Dimensions (h x l x p) 120 x 255 x 75 mm
NORMES
Sécurité EN 60335-1, EN 60335-2-29
Emission, Immunité EN 55014-1, EN 55014-2, EN 61000-3-3, EN 61000-6-3, EN 61000-6-2, EN 61000-6-1

Installation

- Installer le Filax dans un endroit bien ventilé.

- Les câbles d'entrée provenant du générateur/secteur, le convertisseur et les câbles de sortie allant aux appareils doivent être connectés conformément au schéma de câblage.

- Si une charge inférieure à 850 Watts est connectée, alors les cavaliers doivent être enlevés.

- La fréquence (50 Hz ou 60 Hz) est configurée avec un cavalier. 50 Hz sans cavalier installé. 60 Hz avec cavalier installé (voir la photo)

Si le cavalier n'est pas configuré pour la fréquence, les seuils de commutation de la tension seront incorrects.

- Les deux entrées doivent être protégées contre des niveaux de courant supérieurs à 16 A.

- La partie avant du boîtier se fixe avec les quatre vis qui sont fournies.

- Le Filax est maintenant prêt à l'emploi.


Documents à télécharger


Informations Fabricant

Référence VictronSDFI0000000
Nomenclature VictronFilax 2
Code EAN8719076025672

Dimensions du colis

Largeur34 cm
Hauteur12 cm
Profondeur19 cm
Poids1 kg
