EasyPlus Compact 12/1600/70-16 230V VE.Bus (VI-CEP122160000)

Description

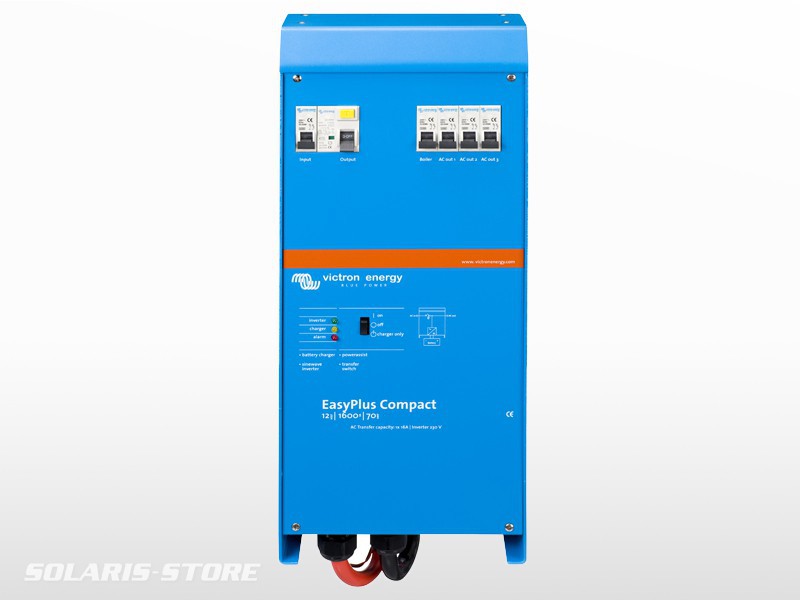

Onduleur/Chargeur VICTRON EasyPlus C12/1600/70-16

  Conseil pratique
Protection côté batterie recommandée : Mega Fusible 300 A
Section de câble côté batterie recommandée : 70 mm²

Solution d'alimentation multi-fonctionnelle

Le EasyPlus est un système d'énergie multifonctionnel composé d'un puissant onduleur sinusoïdal, un chargeur de batterie sophistiqué, un commutateur de transfert de courant alternatif à haute vitesse et de la distribution AC, dans un seul boitier léger et compact.
Le système a été conçu pour ceux qui veulent profiter du confort et de la liberté d'un système énergétique complet sans passer du temps sur l'installation de composants séparés et des procédures techniques difficiles.

Confort et sécurité optimale

Le EasyPlus garantit une alimentation sans interruption. Si la puissance du quai ou du générateur est limitée, le PowerAssist ®, technologie unique, permet de booster la capacité totale en ajoutant de l'énergie supplémentaire aux batteries. Une sécurité optimale est garantie avec le système intégré RCD (Résiduel de Current Device) la protection contre les courants de fuites à la terre.

Installation en 5 étapes : simple et rapide

Le EasyPlus tire son nom de la simplicité d'installation et d'utilisation. Le système peut être installé en cinq étapes simples faisant d'importantes économies de temps ainsi que de place. Le Easy Plus est fournit avec les connecteurs et prises AC et il est fourni avec les câbles de batterie déjà équipées afin que vous puissiez économiser du temps d'installation.
Étape 1. Choisissez un endroit approprié pour le EasyPlus (aussi près que possible des batteries) et installer le support mural. Fixer le Easyplus sur le support et fixez-le avec les vis fournies.
Étape 2. Branchez l'entrée groupe / générateur et les circuits de sortie (Y compris l'alimentation dédiée au chauffe-eau) au Easy Plus.
Étape 3. Branchez le panneau de commande (en option) avec le câble de raccordement UTP.
Étape 4. Connectez les câbles de batterie et capteur de température pour les batteries (Également fourni en standard).
Étape 5. Mettre le RCD, la distribution AC, le chargeur/onduleur et le système est prêt à l'emploi.

Comment ça marche ?

Le EasyPlus est relié aux batteries et à la puissance de quai ou du groupe. le maximum disponible ou en cours du quai est définie à l'aide de la molette sur le panneau de commande. Les consommateurs de sortie sont divisés en deux groupes. Le premier groupe est constitué des consommateurs à faible puissance ou à court terme tels que les sockets ou le matériel de cuisine. Ce groupe peut être alimenté à la fois par le groupe / générateur et la puissance de la batterie via l'onduleur. Le deuxième groupe est le circuit "utilisateur lourd". Cela peut être un Chauffe-eau ou l'air conditionné. Afin de protéger les batteries des décharges profondes, ce groupe est dedié au groupe / générateur seul et ne peut être utilisé lorsque l'onduleur fonctionne. La technologie unique PowerAssist ® protège le groupe ou générateur de surcharge en ajoutant la puissance de l'onduleur en cas de besoin.

Données techniques

Onduleur sinusoïdale 12 Volt 1600 VA  (3000 Watts de puissance de crête)
Chargeur de 70 A
La technologie unique de PowerAssist ® protège le quai ou le groupe des surcharges en ajoutant la puissance de l'onduleur supplémentaire en cas de besoin 4 technologies de charge adaptative pour le chargement de batterie rapide et précise
La distribution AC se compose d'un RCD (30 mA / 16 A) et quatre sorties AC protégé par deux disjoncteurs 10 A et deux 16 A
Une sortie 16 A est commandé par l'entrée de courant alternatif: il se met en marche que lorsque le CA est disponible
RCD (30 mA / 16 A) sur la sortie AC. Sans coupure système : commutation ininterrompue entre terre / générateur et l'onduleur
Les câbles de batterie sont inclus
Garantie internationale de 24 mois
Dimensions (H x L x P) = 510 x 214 x 110 mm
Poids = 11.7 kg

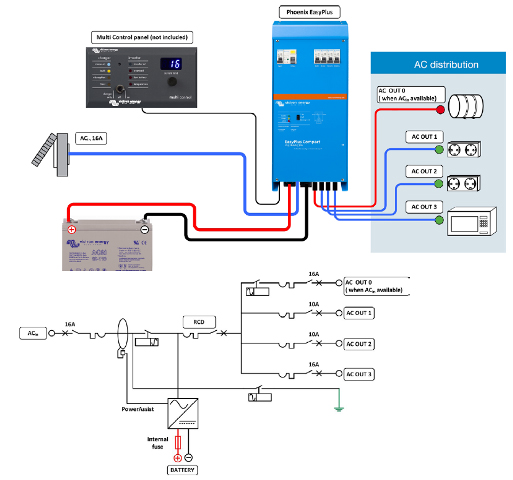

Installation standard

Informations Fabricant

Dimensions du colis

Ressources

Applications

Application Victron Toolkit (Dimensionnement, LEDs et diagnostic)

---

Fiche technique

Fiche technique EasyPlus

---

Manuel utilisateur

Manuel utilisateur EasyPlus 1600VA 230V

Manuel utilisateur ESS (Energy Storage System) - Start page

Manuel utilisateur VE.Bus Error Codes

Manuel utilisateur Configuring solar systems with Quattros and Multis

Manuel utilisateur AC-coupling and the Factor 1.0 rule

Manuel utilisateur Energy Storage System (HTML5)

Manuel utilisateur Energy Storage System (PDF)

---

Schema de câblage

Schema de câblage Split Phase System Example

---

---

Configurer vos appareils Victron avec le logiciel VE Configure
