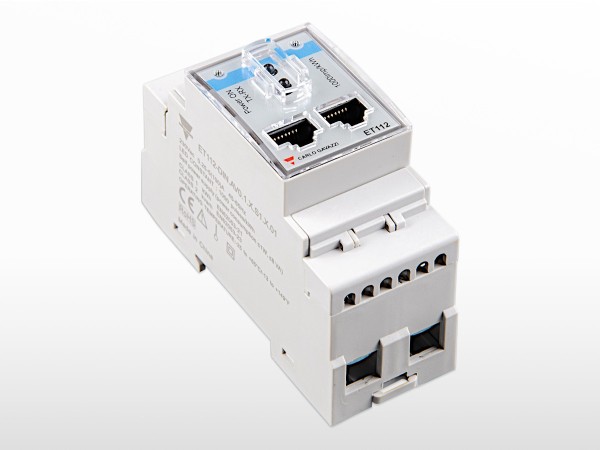

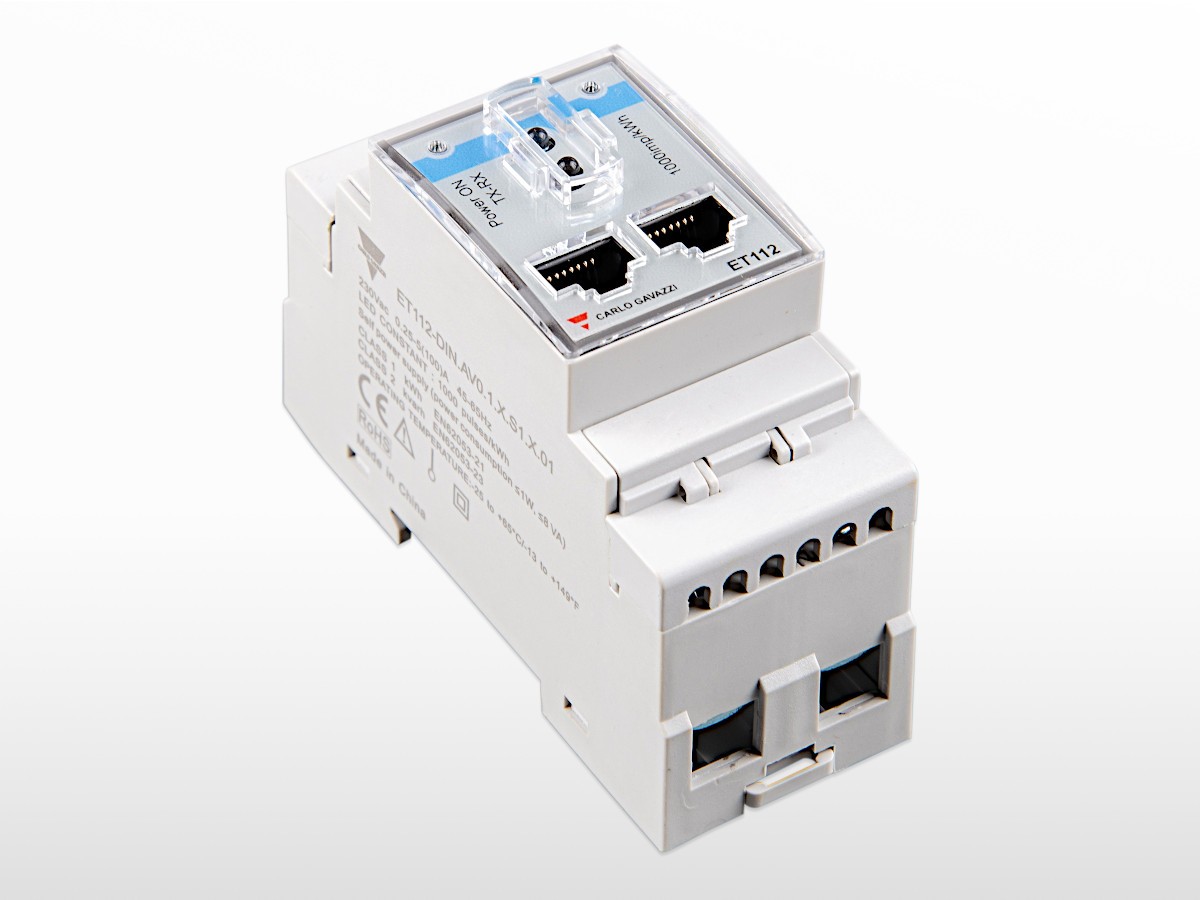

Compteur d'énergie monophasé ET112 RS485 Victron (100A)

Description

Compteur d'énergie monophasé ET112 RS485 Victron | 100A

Venus OS prend en charge plusieurs types de compteurs d’énergie, dont certains sont fabriqués et/ou distribués par Victron et d’autres doivent être achetés directement auprès de fabricants tels que Carlo Gavazzi ou ABB.

Les compteurs d’énergie sont utilisés dans les systèmes avec un dispositif GX pour mesurer la sortie d’un convertisseur photovoltaïque, d’un groupe électrogène CA ou comme compteur de réseau dans une installation ESS. Ils peuvent également être utilisés pour mesurer les consommateurs CA.

Les compteurs d’énergie VM-3P75CT et VM-3P5A se connectent au dispositif GX via VE.Can ou Ethernet et sont prêts à l’emploi sans configuration requise. Il est également possible d’utiliser le compteur Ethernet EM24, à condition que le compteur se connecte à un réseau local de manière à ce que le dispositif GX puisse l’atteindre. Tous les autres compteurs d’énergie mentionnés ici se connectent à un dispositif GX via RS485, soit par le biais d’une connexion filaire via notre interface RS485 vers USB, soit sans fil via nos convertisseurs Zigbee vers USB et Zigbee vers RS485. Ses données sont ensuite affichées sur un dispositif GX et sur notre portail VRM.

Pour faire votre choix, déterminez d’abord si vous avez besoin d’un compteur monophasé, biphasé ou triphasé :

Le choix du compteur d’énergie dépend de l’installation, du nombre de phases que vous souhaitez mesurer et du courant maximal par phase.

Exemples : Pour un raccordement triphasé au réseau, utilisez un compteur triphasé ; pour un convertisseur PV triphasé, utilisez également un compteur triphasé. Pour un raccordement monophasé au réseau, vous pouvez utiliser soit un compteur monophasé, soit un compteur triphasé, car la plupart des compteurs triphasés prennent en charge le fonctionnement monophasé. Dans les installations avec un raccordement monophasé au réseau qui nécessitent également la mesure d’un convertisseur PV, utilisez l’ET340. Si l’application dépasse le courant nominal maximal, choisissez un compteur d’énergie équipé de transformateurs de courant (TC). Notez que la plupart des convertisseurs PV prennent en charge la lecture directe par le système Victron ; dans de nombreux cas, un compteur d’énergie supplémentaire n’est donc pas nécessaire pour mesurer leur production.

Maintenant, en fonction du courant, sélectionnez l’un des modèles :

Options de connexion : RS485, VE.Can et/ou Ethernet :

Les modèles VM-3P75CT, VM-3P5A et EM24 Ethernet prennent en charge la connectivité Ethernet, ce qui peut être avantageux dans les installations où un réseau Ethernet est déjà disponible. Au lieu d’installer une connexion RS485 entre le tableau de distribution CA principal et le système de stockage, l’infrastructure Ethernet existante peut être utilisée. Cependant, la communication Ethernet dépend de la disponibilité et de la fiabilité du réseau. En cas de panne du réseau, le système de stockage passe en mode veille (passthrough). Pour une configuration plus simple et plus robuste, VE.Can offre une connexion directe entre le VM-3P75CT/VM-3P5A et le dispositif GX. Cette connexion fonctionne indépendamment de tout réseau externe, ce qui garantit une fiabilité accrue.

Méthodes d’enregistrement de l’énergie :

Les modèles VM-3P75CT et VM-3P5A offrent un enregistrement de l’énergie configurable, permettant de choisir entre les modes vectoriel, arithmétique et absolu. Cette flexibilité garantit la compatibilité avec les exigences régionales. L’enregistrement vectoriel est la méthode privilégiée dans des pays tels que l’Allemagne et l’Autriche, ainsi que dans la plupart des autres régions. En revanche, les compteurs EM24, EM5XX et ABB ne prennent en charge que l’enregistrement vectoriel. La plupart des autres compteurs d’énergie utilisent l’enregistrement arithmétique.
