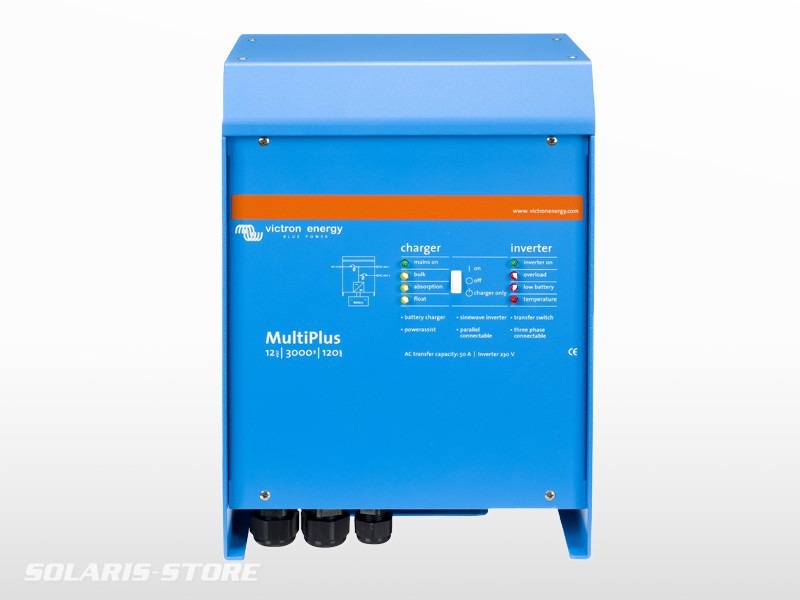

Onduleur/Chargeur Victron MultiPlus 12/3000/120-50 220V/230V VE.Bus (12V / 3kVA)

Description

Onduleur/Chargeur VICTRON MultiPlus 12/3000/120-50

  Conseil pratique
Protection côté batterie recommandée : Mega Fusible 400 A
Section de câble côté batterie recommandée : 95 mm²

Multifonctions, avec une gestion intelligente de l'énergie

Le MultiPlus rassemble dans un seul boîtier compact un convertisseur sinusoïdal puissant, un chargeur
sophistiqué à technologie de charge adaptative et un commutateur de transfert CA ultra rapide. En plus de ces fonctions de base, le MultiPlus offre de nombreuses caractéristiques avancées décrites ci-dessous.

Deux sorties CA

La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de
déconnexion de la puissance de quai ou du groupe, le MultiPlus prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés.
La deuxième sortie n’est sous tension que lorsque le CA est disponible sur l'une des entrées du MultiPlus. Des charges qui ne déchargeraient pas la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie. (deuxième sortie disponible sur les modèles avec un commutateur de transfert de 50 A seulement).

Puissance virtuellement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 Multi peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Par exemple, six unités 24/5000/120 fourniront une puissance de 25 kW / 30 kVA en sortie et 720 Amps de capacité de charge.

Configuration triphasée

En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour fournir une puissance de 75 kW / 90 kVA et plus de 2000 Amps de capacité de charge.

PowerControl : s’adapter aux limites d’un groupe, du quai ou du secteur

Le MultiPlus comporte un chargeur de batteries très puissant qui demande de fortes intensités aux
branchements à quai ou du générateur (près de 10A en 230 VAC par Multi de 5kVA). Le tableau de commande Multi Control permet de limiter la puissance à fournir par le quai ou par le groupe électrogène. Le MultiPlus prend alors en compte la demande de puissance CA en sortie et n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge de l'alimentation du quai ou du groupe électrogène.

PowerAssist – Davantage de puissance fournie par le quai ou le groupe

Cette fonction donne une dimension supplémentaire au principe du PowerControl En permettant au MultiPlus de compléter la capacité de la source alternative. En cas d'une demande de puissance de pointe souvent requise pour une courte durée, le MultiPlus s'assurera qu'une puissance de générateur ou de quai insuffisante sera compensée par une puissance complémentaire depuis la batterie. Et lorsque la demande diminue, l'excédent de puissance est utilisé pour recharger les batteries.

Charge adaptative en quatre étapes et chargement de deux bancs de batterie

La sortie principale fournit une charge puissante au système de batterie grâce à un logiciel perfectionné de "charge adaptative". Le logiciel ajuste les trois étapes du processus automatique pour s'adapter à l'état de la batterie, et il en rajoute une quatrième pour les longues périodes de chargement « float ». Le processus de charge adaptative est détaillé dans la fiche technique du Chargeur Phoenix et sur notre site Web, à la section Informations Techniques. De plus, le MultiPlus chargera une deuxième batterie en utilisant une sortie de charge d'entretien indépendante destinée à des batteries de démarrage de générateur ou de moteur principal (sortie de charge lente disponible seulement sur les modèles de 12 V et 24 V).

La configuration du système n’a jamais été aussi simple

Une fois installé, le MultiPlus est prêt à être utilisé. Si des paramètres doivent être changés, cela se fait en quelques minutes avec une nouvelle procédure de réglages des interrupteurs DIP. Même le fonctionnement en parallèle ou triphasée peut être programmé avec des interrupteurs DIP : aucun ordinateur n'est nécessaire !
Sinon, VE.Net peut être utilisé à la place des interrupteurs DIP. Des logiciels sophistiqués (VE.Bus Quick Configure et VE.Bus System Configurator) sont disponibles pour configurer plusieurs fonctions nouvelles et perfectionnées.
