Kit d'arrosage solaire 90W avec coffret SOLARIS PUMP(v.2) (19L/min)

Kit d'arrosage et pompage professionnel avec panneau solaire et batterie pour fonctionnement autonome.

Photo non contractuelle

Kit d'arrosage solaire, matériel professionnel. pompage dans une cuve de récupération d'eau de pluie, puit ou rivière.

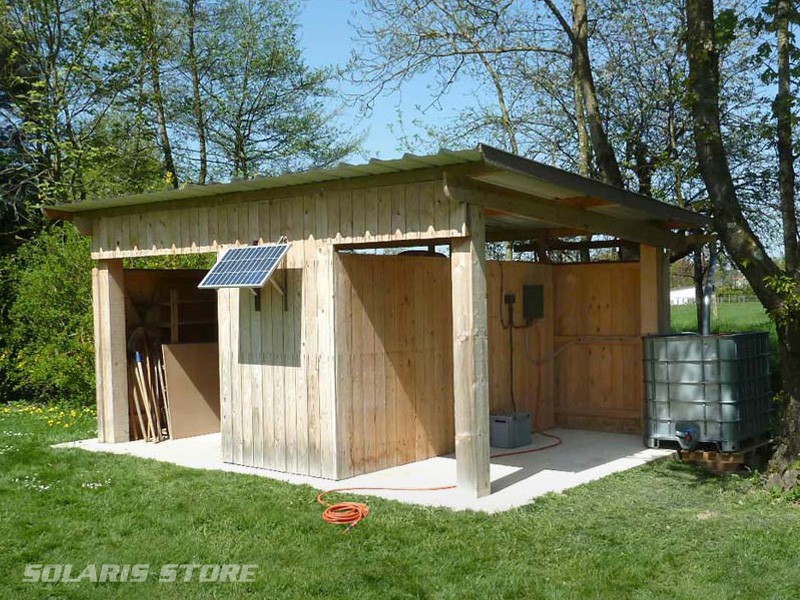

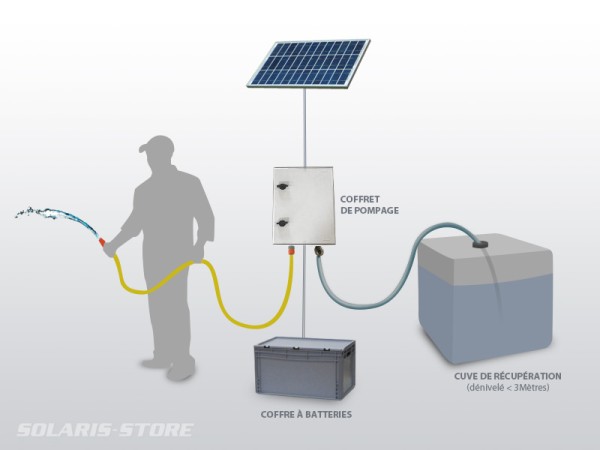

Exemple d'installation du kit d'arrosage solaire

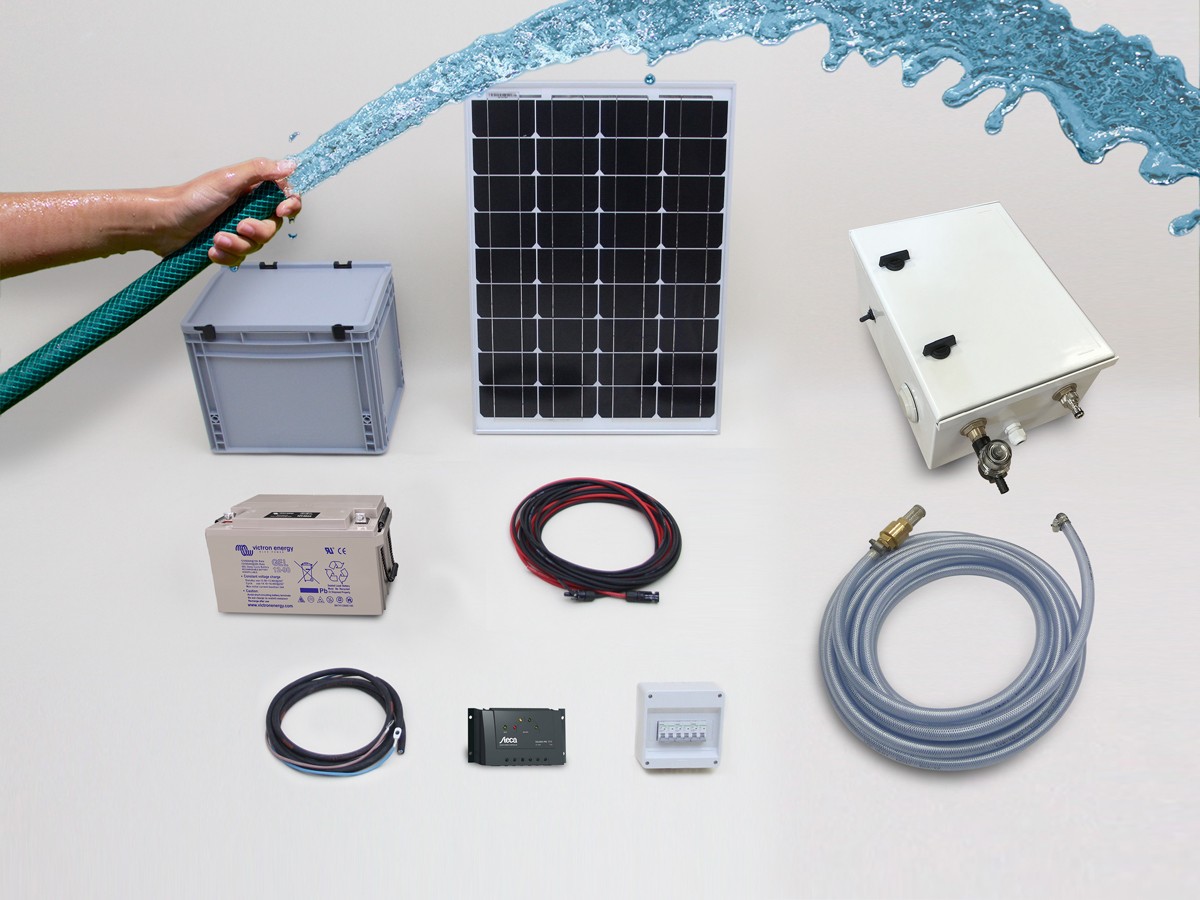

Kit d'arrosage avec panneau solaire 90Wc

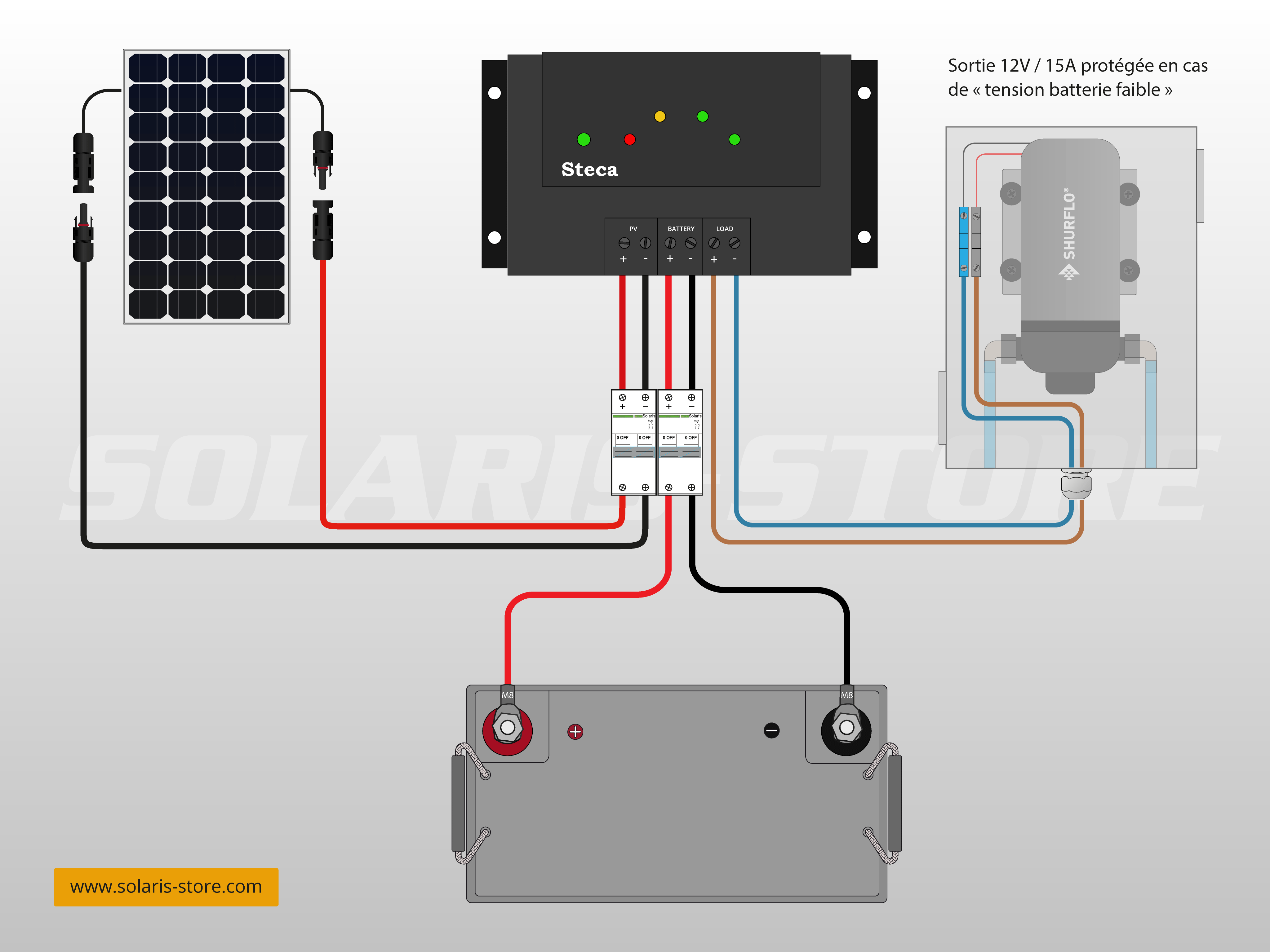

Branchement et schéma de câblage Kit d'arrosage solaire 90W avec coffret SOLARIS PUMP(v.2) | 19L/min <span class='open-hd btn-yellow' data-link='telechargement/schema/schema-cablage-kit-d-arrosage-solaire-50w-avec-coffret-de-pompage.png' style='cursor:pointer' onclick='OpenDataLink(this)'> <i class='far fa-star'></i> Ouvrir la version HD</span>

1 vidéo

Garantie 1 an
Assemblé dans notre atelier en France

Développé par SOLARIS et fabriqué dans notre atelier

Nouvelle version du SOLARIS PUMP !

Pompe solaire Solaris Pump Nouvelle génération v2

Référence : KT6010151

Expédié sous 3 à 5 j

Frais de port : Estimer les frais

Ressources : Notice utilisateur PDF
Schéma de câblage HD

Une question ? Contactez-nous

991^€67 TTC

Dont éco-participation

3x 4x

Satisfaction client : 4.9 sur 5

479 avis déposés sur avis-verifies.com les 12 derniers mois

Inclus dans ce kit

1 x Panneau solaire Monocristallin VICTRON 90W ( 90Wc - 12V )

1 x Régulateur solaire STECA Solarix PRS 1515 ( 15A - 12 / 24V )

1 x Batterie VICTRON étanche Gel 12V / 60Ah ( 720Wh )

1 x Coffre à batterie 30 ( 30 L )

2 x Disjoncteur Bipolaire DC courant continu 16A ( 500V max )

1 x Coffret 8 modules ( IP40 )

3 x Câble souple H07 2 x 4 mm² ( au mètre )

3 x Câble souple H07 2 x 6 mm² ( au mètre )

1 x Connecteur MC4 à sertir Femelle 4/6 mm² (-) ( 30A / 1000V Prestation sertissage-OUI )

1 x Connecteur MC4 à sertir Mâle 4/6 mm² (+) ( 30A / 1000V Prestation sertissage-OUI )

10 x Câble solaire souple noir 1 x 4 mm² ( au mètre )

10 x Câble solaire souple rouge 1 x 4 mm² ( au mètre )

2 x Cosse à sertir 6 mm² / Ø6 ( 1 unité Prestation sertissage-OUI )

1 x Coffret de pompage SOLARIS PUMP(v.2) 12V ( 19 L/min )

Options (4 produits compatibles)

Fixation Toiture TUILE pour 1 panneau solaire
largeur max 1m
Fiche technique

Prix 115,83 € 115^€83

Fixation TOITURE Bac acier pour 1 panneau solaire | épaisseur cadre 30 à 50mm

Fixation Toiture BAC ACIER pour 1 panneau solaire
Cadre 30-50mm
Fiche technique

Prix 65,83 € 65^€83

Support panneau solaire Sol-Mur Galva UNIFIX150B | largeur panneau max 700mm

Support panneau solaire Galva SOL-MUR UNIFIX150B
largeur panneau max 700mm
Fiche technique

Prix 65,83 € 65^€83

Support panneau solaire Galva Poteau UNIFIX200 | largeur panneau max 1100mm / 2 x 550mm

Support 1/2 panneaux solaires Galva POTEAU UNIFIX200
largeur totale max 1100mm
Fiche technique

Prix 162,50 € 162^€50

Fiche technique

Kit d'arrosage solaire autonome en énergie équipé d'une pompe SHURFLO ® 19 L/min - 4.5 bars

Avantages du système

Autonome en énergie grâce à son panneau solaire et à sa batterie : pas besoin de prise 230V
S'installe partout où le soleil brille
Pompe prête à l'emploi avec coffret équipé de raccords rapides standards type "GARDENA"
Installation simple et rapide
Sécurité : le système fonctionne en 12V

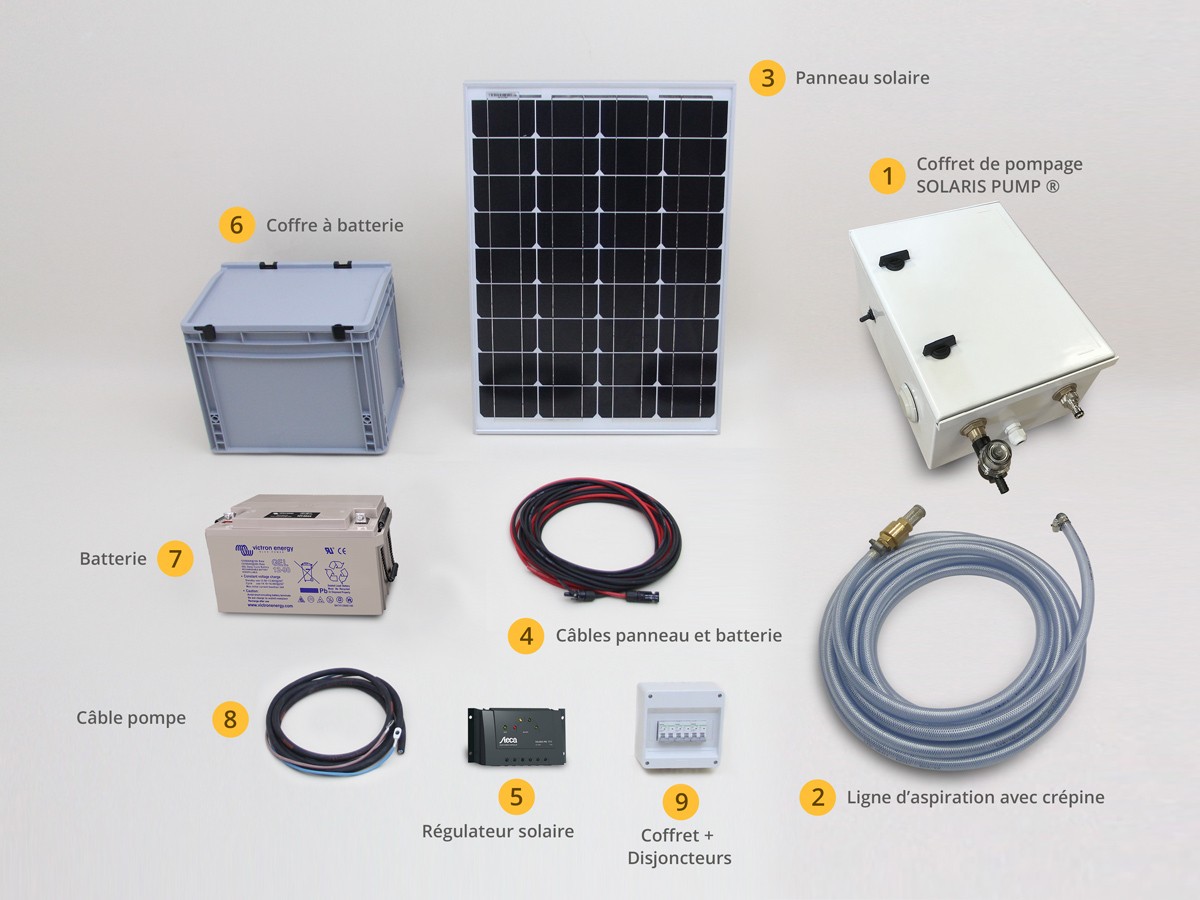

Composition de kit d'arrosage solaire 90Wc

Kit d'arrosage, pompage et lavage à panneau solaire autonome, équipé d'une pompe SHURFLO ® 19 L/min - 4.5 bars

Le kit solaire d'arrosage 90W de SOLARIS est composé de tous les accessoires nécessaires à son raccordement avec en plus :
+ Les protections électriques (disjoncteurs) et mécanique (coffre).
+ Les cosses et connecteurs MC4 prémontés en atelier.
+ Régulateur paramétré sur batterie GEL
+ Schéma de câblage détaillé (Haute Définition) en ligne.

₁ Coffret de pompage SOLARIS PUMP ©

₂ Ligne d'aspiration de 6 m avec crépine inox et clapet anti-retour

₃ Panneau solaire monocristallin 90Wc VICTRON (SPM90)

₄ Câble entre le panneau solaire le régulateur (10m)

₅ Régulateur solaire STECA PRS1515 - 15A

₆ Coffre à batterie

₇ Batterie GEL VICTRON 12V / 60Ah (720Wh)

₈ Câble entre batterie - régulateur et entre régulateur - pompe (3m)

₉ Coffret de protection CC / 2 x 16A (PV et batterie)

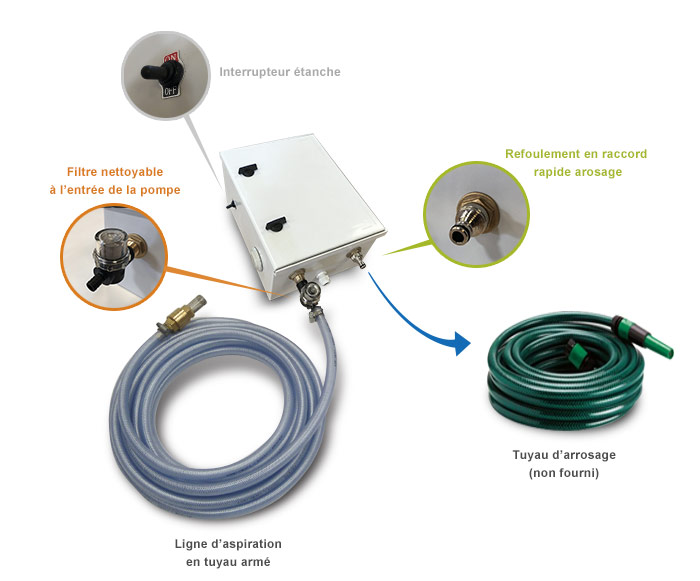

Détail du coffret de pompage SOLARIS PUMP ©

Kit d'arrosage solaire autonome en énergie équipé d'une pompe SHURFLO ®

1 x Pompe SHURFLO et un ensemble de raccords compatibles assemblés dans nos ateliers

1 x Filtre SHURFLO

1 x Ligne d'aspiration de 6 m avec crépine et clapet anti-retour

1 x Coffret de protection pour la pompe avec interrupteur étanche, fusible, bornes de connexion et raccord rapide pour tuyau d'arrosage

Performances de la pompe volumétrique à diaphragme du coffret de pompage

Pression en (bars)	Débit (litres / minute)	Débit (litres / heure)	Courant en (A)
Ouvert	18.9	1134	4.5
0.7	15.8	948	6.8
1.4	14.1	846	8.0
2.8	6.6	396	10.5
3.4	3.4	204	11.8
4.5	0	0	13.0

Caractéristiques et équipements électriques

Alimentation	12Vdc (11,5…..15V)
Calibre du fusible du coffret	16A retardé
Type de pompe	Diaphragme à aimant permanent (volumétrique)
Contacteur manométrique	2,8 bars à 4.5 bars
Interrupteur du coffret	ON / OFF étanche
Section max bornier de raccordement	16 mm²

Caractéristiques et équipements hydrauliques

Raccord entrée « ASPIRATION »	1/2’’ laiton mâle avec filtre 50 µ
Raccord sortie « ARROSAGE »	Raccord Rapide arrosage type "GARDENA" inox
Température max du liquide pompé	54°C
Auto-amorçage	1,82 m
Longueur de la ligne d’aspiration	6 m
Clapet anti-retour de pied	1/2’’ laiton
Crépine	inox
Tuyau équipant la ligne d’aspiration	∅ 12 mm intérieur cristal armé
