Pour les projets de pompage solaire immergé < 100m,
Lancer le simulateur de pompage

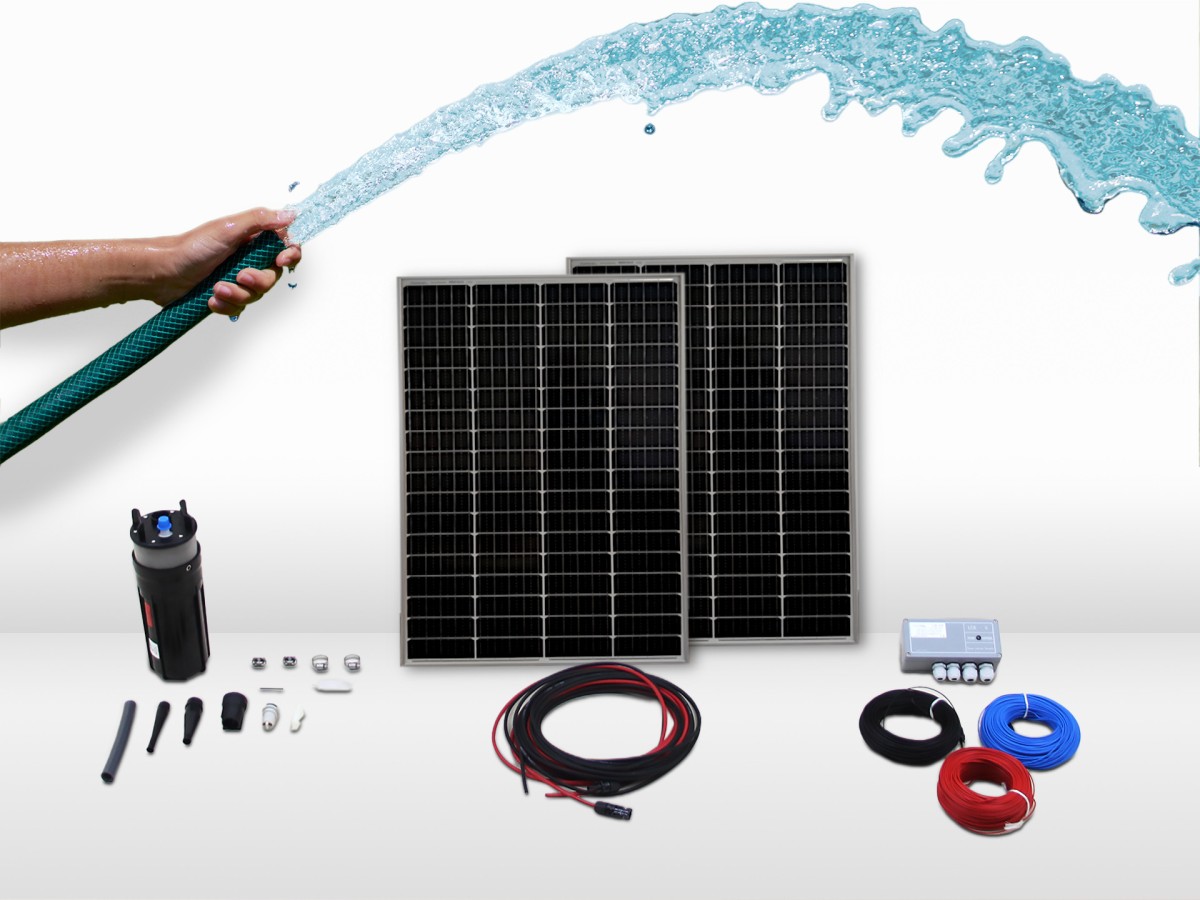

Kit Solaire de Pompage Immergé SHURFLO - 70m (230W - 2m3/Jour)

Kit pompe solaire immergée SHURFLO 9325 pour pompage autonome au fil du soleil

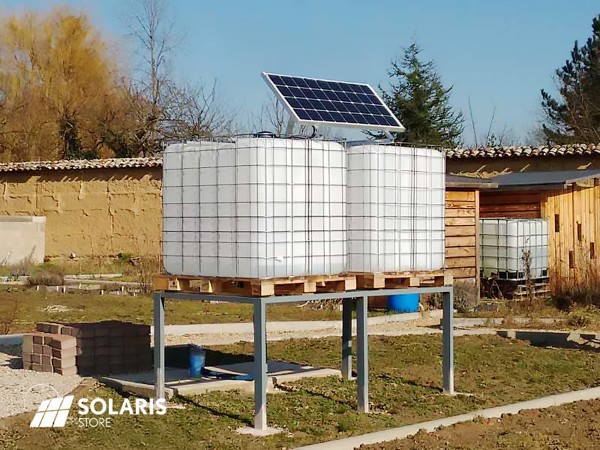

Réalisation d'un système de pompage immergé pour arrosage de jardin

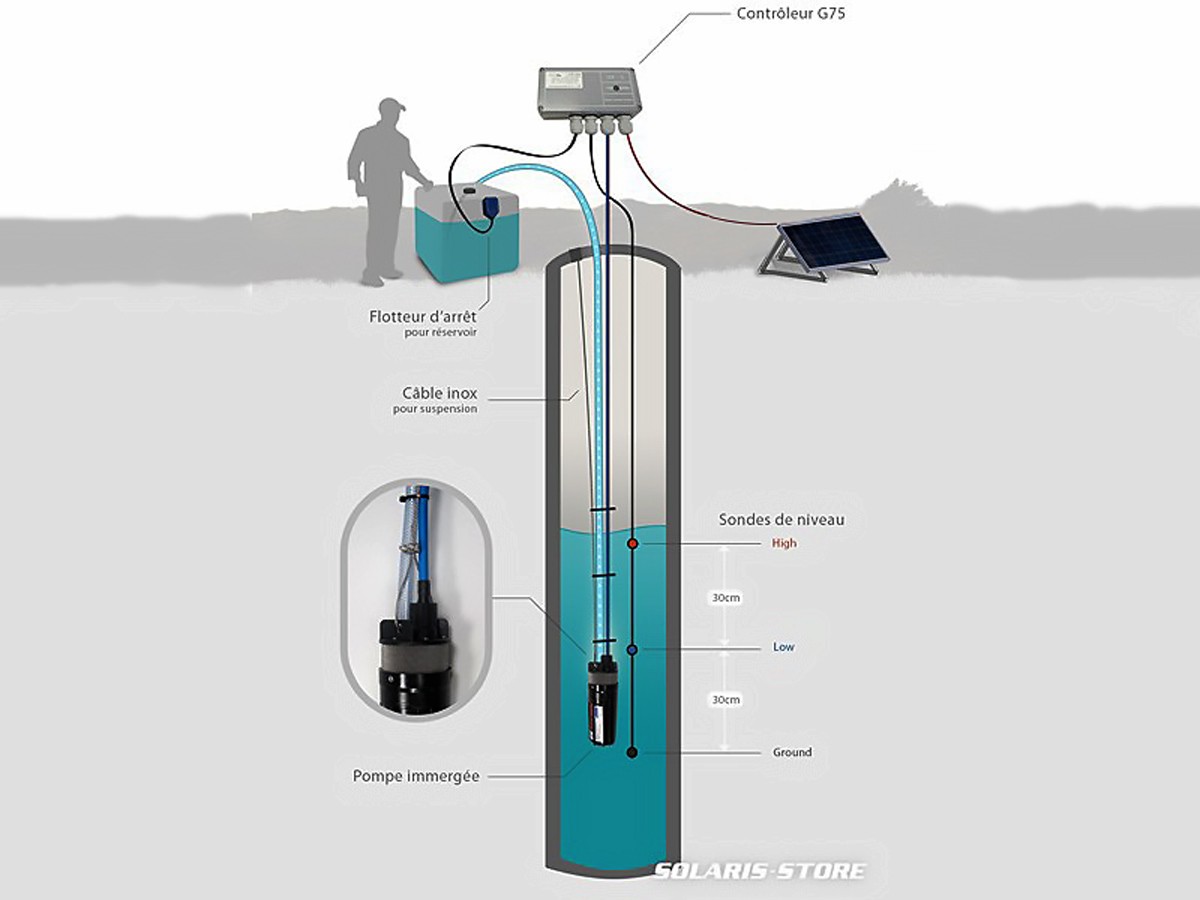

Schéma de principe du kit de pompage solaire immergé

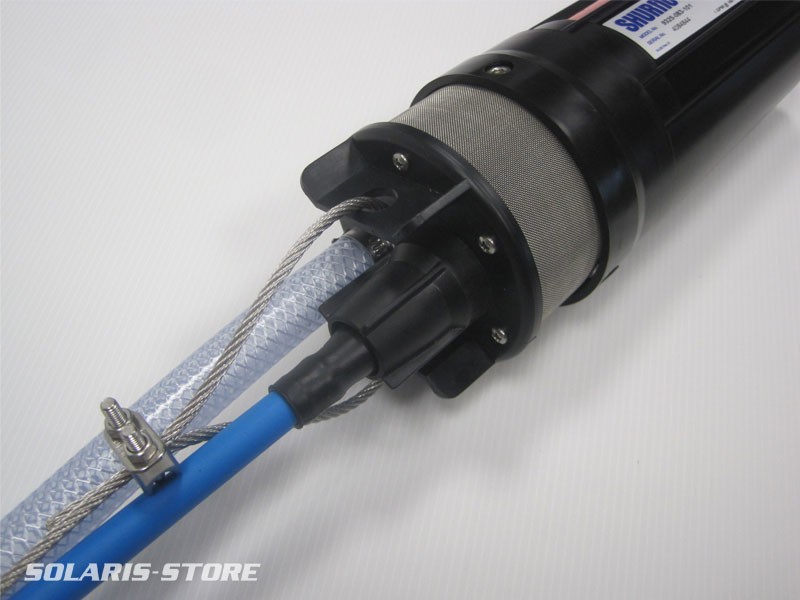

Montage Pompe Immergée SHURFLO 9325 12V / 24V

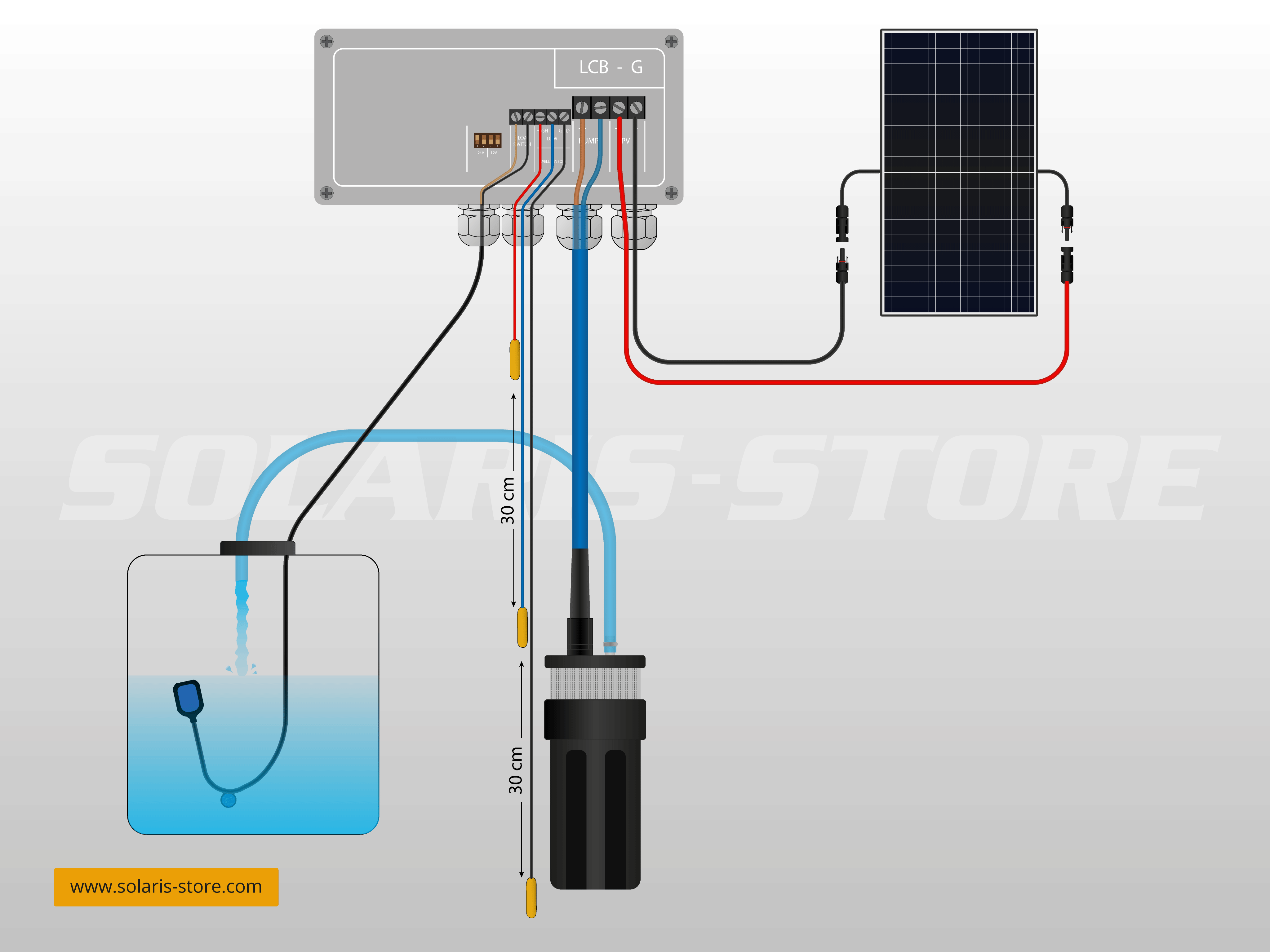

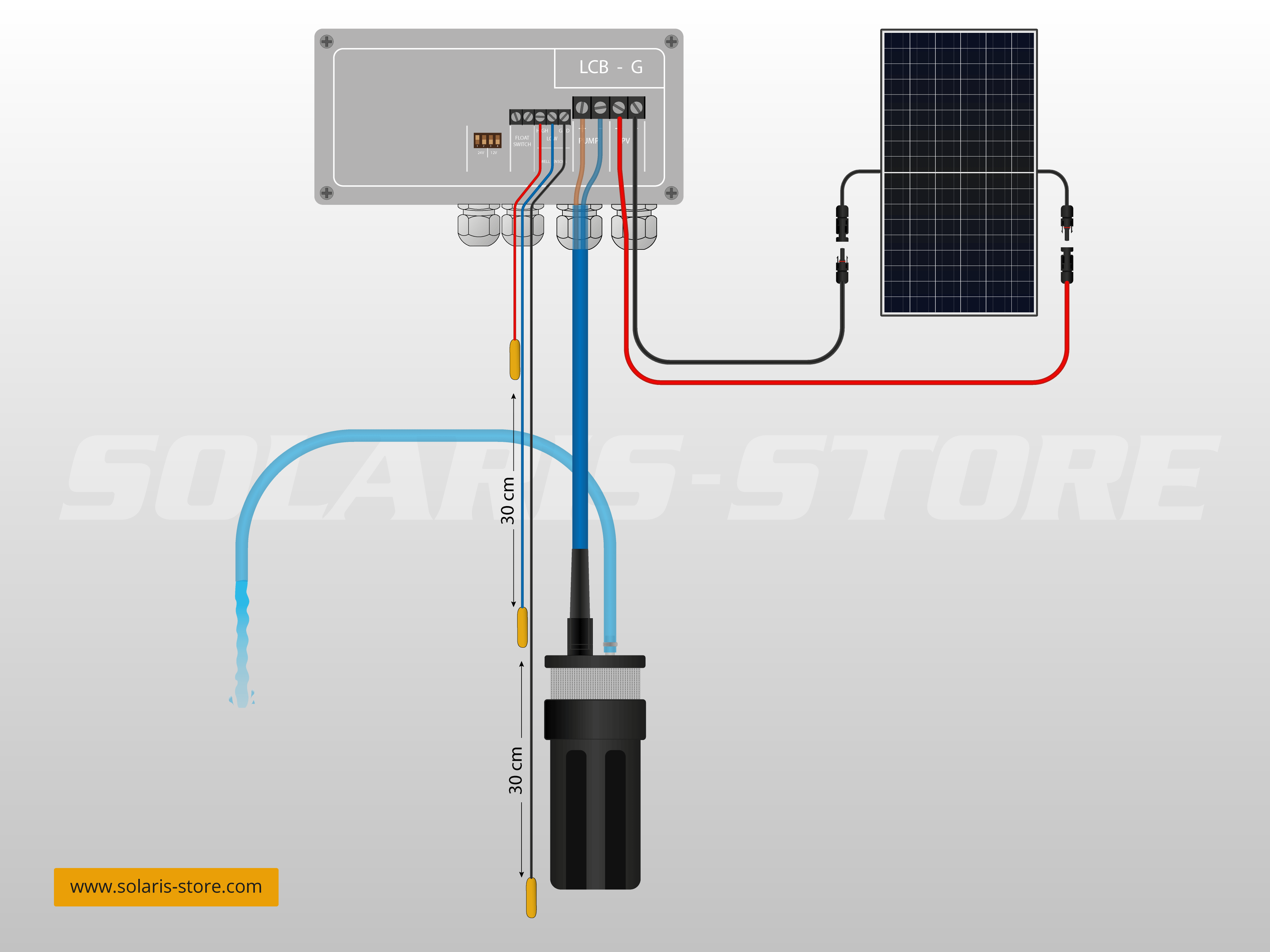

Schéma de câblage - Kit Solaire de Pompage Immergé SHURFLO - 70m | 230W - 2m3/Jour <span class='open-hd' data-link='telechargement/schema/schema-cablage-kit-solaire-de-pompage-immerge-70m-max.png' style='color:#ffbf36; cursor:pointer' onclick='OpenDataLink(this)'> <i class='far fa-star'></i> Ouvrir la version HD</span>

Garantie 1 an
Assemblé dans notre atelier en France

Matériel professionnel
Prêt à l'emploi
Précâblé dans notre atelier

Référence : KT6010200

Expédié sous 1 à 2 j

Frais de port : Estimer les frais

Ressources : Notice utilisateur PDF
Schéma de câblage HD
Vidéo

Une question ? Contactez-nous

1 029,00 € TTC

Dont 0.38€ d'éco-participation

Avec ce produit, nous recommandons :

Flotteur d'arrêt (niveau haut/bas) pour réservoir

Flotteur d'arrêt (niveau haut/bas)
3 m
Fiche technique

Prix 25,00 €

Câble souple immergeable alimentaire 2 x 6 mm² ML

Câble souple immergeable alimentaire 2 x 6 mm²
au mètre
Fiche technique

Prix 6,80 €

Tuyau Cristal armé Ø13 x 19 mm
au mètre
Fiche technique

Prix 2,50 €

Câble inox suspension pompe immergée Ø4 mm
au mètre
Fiche technique

Prix 2,99 €

Serre câble inox pour Ø4 mm
1 unité
Fiche technique

Prix 2,10 €

Corde de suspension pour pompe immergée 6 mm

Corde de suspension pompe immergée Ø6 mm
au mètre
Fiche technique

Prix 1,20 €

Structure sur mât SSM2 Victron 115W
2 x SPP/SPM115
Fiche technique

Prix 179,00 €

Structure triangulaire STT2 pour 2 panneaux solaires VICTRON 115W

Structure triangulaire STT2 Victron 115W
2 x SPP/SPM115
Fiche technique

Prix 159,00 €

Pressostat 1/4" F
0 à 6 bar
Fiche technique

Prix 42,00 €

Fiche technique

Principe de fonctionnement

Ce kit fonctionne sans batterie, les panneaux solaires alimentent la pompe en direct lorsque le soleil brille.

Le contrôleur optimise le rendement journalier de la pompe immergée SHURFLO tout en assurant sa protection.

Des sondes de niveau sont utilisées pour vérifier la présence d'eau dans le puits et ainsi d'éviter que la pompe tourne à vide.

Ce kit permet de puiser l'eau jusqu'à 70 Mètres en totale autonomie. L'eau peut ensuite être stockée dans des cuves pour arroser un potager, alimenter un réseau...

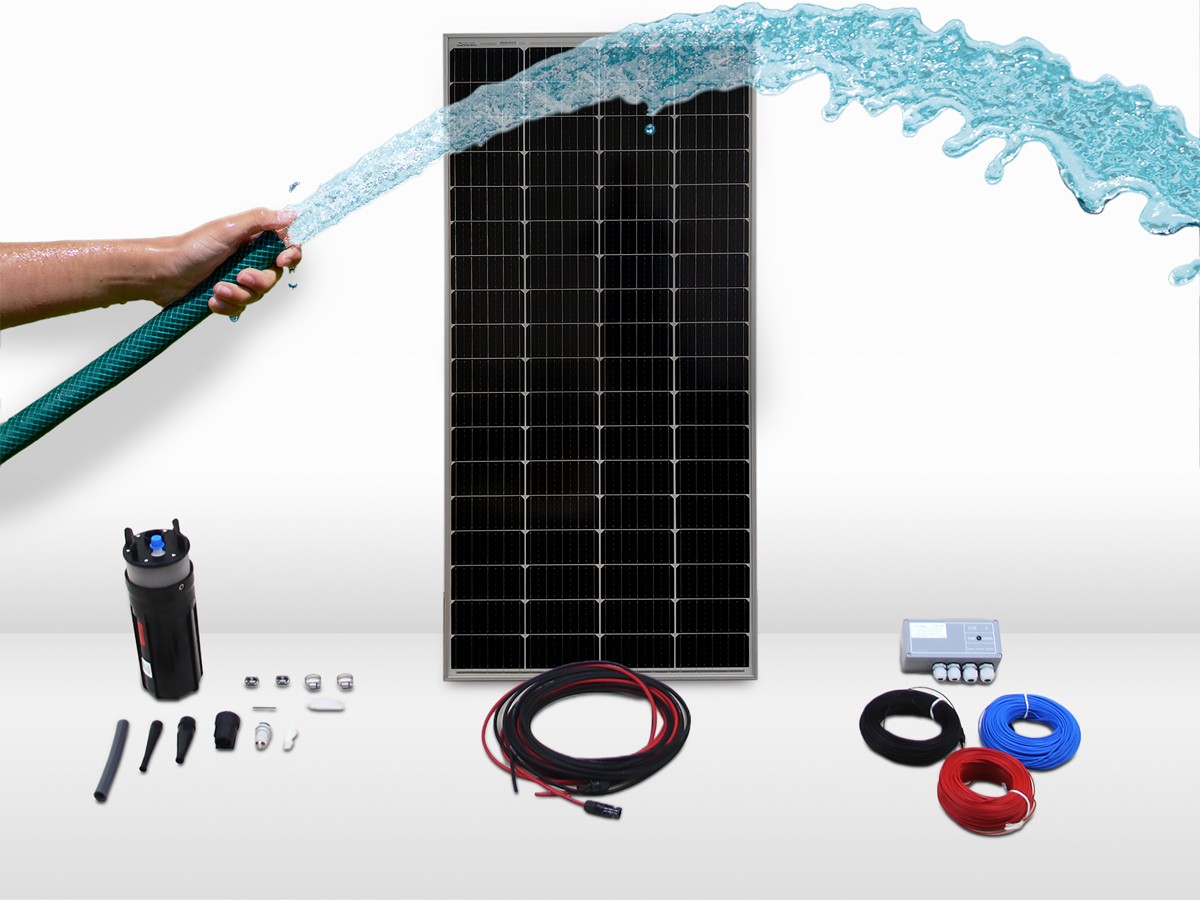

Composition du kit solaire de pompage immergé SHURFLO 230W / 24V (hmt < 70m)

Système de pompage solaire autonome pour l'irrigation ou l'arrosage en totale autonomie

Composition du kit

₁ 2 x panneaux solaires polycristallins 115W VICTRON (SPP115) branchés en série pour une tension d'alimentation de 24V et une puissance de 230Wc

₂ 1 x Lot de câblage + connecteurs pour les panneaux solaires (10m)

₃ 1 x contrôleur ou booster SHURFLO LCB-G75 étanche (12 / 24V), qui intègre les sondes de niveau (70m) pour protéger la pompe contre un fonctionnement à sec.
Il assure également la protection contre les surtensions et les surpuissances.
Il optimise la production de la pompe en début et fin de journée ainsi que pendant les périodes de ciel couvert.
On peut y brancher un flotteur d'arrêt supplémentaire, pour une cuve par exemple.

₄ 1 x pompe à membrane SHURFLO 9325-083-101 (12 / 24V) avec tous ses accessoires, pouvant pomper jusqu'à une profondeur de 70 mètres. Son débit maximum est d'environ 440 Litres/heure.

Mise en garde

Il est fortement conseillé d'utiliser le câble électrique recommandé par le fabricant : câble souple immergeable 2 x 6 mm² (alimentaire)

En commandant ce câble chez Solaris, nous assurons le montage du connecteur SHURFLO gratuitement (étape délicate pour l'étanchéité de la pompe).

Finaliser son kit de pompage immergé

A SAVOIR : Pour utiliser ce kit, il faut ajouter des câbles et tuyaux vendus séparément au mètre linéaire. Vous pouvez composer votre kit adapté à vos besoins :

Composer votre kit avec câbles et tuyaux

Calculer le rendement de votre future installation

Grâce au simulateur de pompage solaire, vous pouvez connaître le volume journalier qu'il sera possible de pomper sur votre site :

Simulateur de pompage

Vidéo

Installation pas à pas du kit pompe solaire immergée

4:00 Installation pas à pas

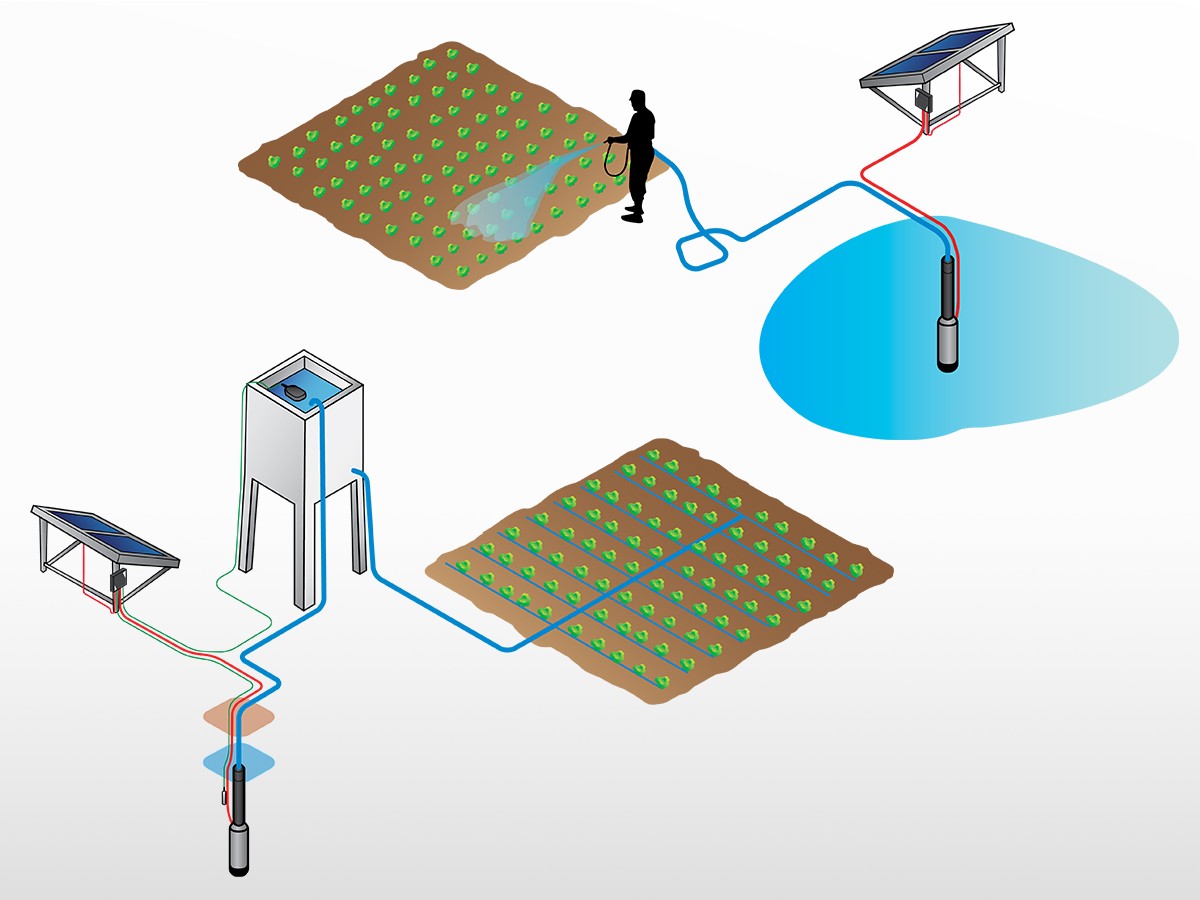

Principe de fonctionnement du kit de pompage immergé

La pompe est directement alimentée par un panneau solaire : le jour, elle fonctionne en fonction de l'ensolleillement, la nuit elle est à l'arrêt.
Ce système simple et économique (sans batterie) est utilisé pour l'irrigation, l'abreuvement du bétail, le remplissage d'une cuve...
