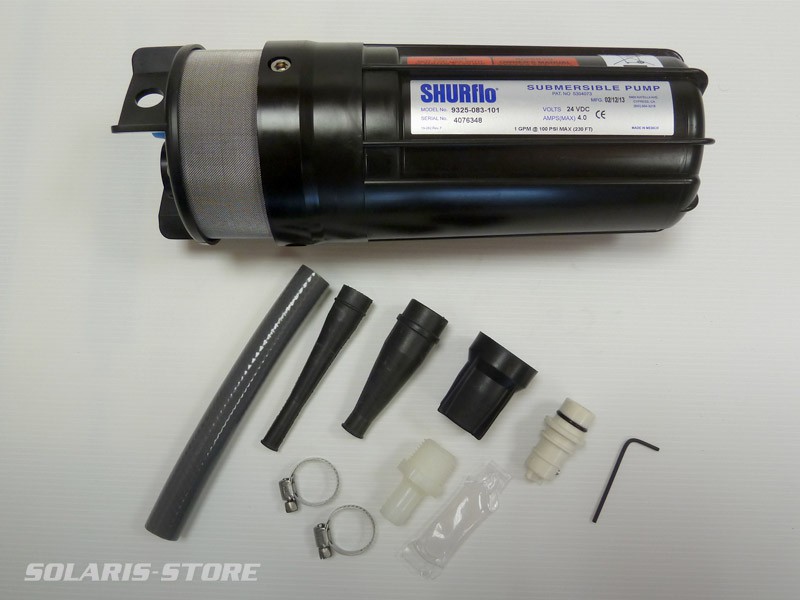

Pompe solaire immergée SHURFLO 9325 083 101 (12 / 24V)

Pompe solaire immergée SHURFLO 9300 12V / 24V

Photo non contractuelle

Branchement et schéma de câblage Pompe solaire immergée SHURFLO 9325 083 101 | 12 / 24V <span class='open-hd btn-yellow' data-link='telechargement/schema/schema-cablage-pompe-solaire-immergee-shurflo-9325-083-101.png' style='cursor:pointer' onclick='OpenDataLink(this)'> <i class='far fa-star'></i> Ouvrir la version HD</span>

1 vidéo

Garantie 1 an
Marque Américaine

Meilleur rapport
Qualité / Prix

Référence : GE1000110

En cours de réappro.

Frais de port : Estimer les frais

Ressources : Notice utilisateur PDF
Schéma de câblage HD

Une question ? Contactez-nous

639,00 € TTC

Paiements 100% sécurisés

Satisfaction client : 4.8 sur 5

523 avis déposés sur avis-verifies.com les 12 derniers mois

Pour l'étanchéité de la pompe Utilisez du câble électrique SHURFLO® (disponible dans la liste ci-dessous)

En commandant ce câble SHURFLO® chez Solaris, nous assurons le montage du connecteur SHURFLO® gratuitement (étape délicate pour l'étanchéité de la pompe).

Options (6 produits compatibles)

Câble souple immergeable alimentaire 2 x 6 mm² | au mètre

Pour l'étanchéité de la pompe Câble électrique immergeable SHURFLO®
Vendu au mètre
Fiche technique

Prix 11,90 € 11^€90

Contrôleur étanche G75 solaire ou batterie + sondes de ni...
12 / 24V
Fiche technique

Prix 259,00 € 259^€00

Tuyau Cristal armé Ø13 x 19 mm (15 bars)
Vendu au mètre
Fiche technique

Prix 2,90 € 2^€90

Câble inox suspension pompe immergée Ø4 mm
Vendu au mètre
Fiche technique

Prix 1,99 € 1^€99

Serre câble inox pour Ø4 mm
1 unité
Fiche technique

Prix 1,99 € 1^€99

Corde de suspension pour pompe immergée 6 mm

Corde de suspension pompe immergée Ø6 mm
Vendu au mètre
Fiche technique

Prix 1,20 € 1^€20

Fiche technique

Fonctionnement Pompe immergée SHURFLO 9325-083-101 12-24V

Cette pompe immergée est conçue pour des trous de forage de 100 mm de diamètre et une installation de 70 m maximum de hauteur manométrique totale. Elle peut fonctionner au fil du soleil ou sur batteries. Son débit varie entre 130 à 430 litres/heure suivant la puissance des panneaux et la hauteur manométrique. (Voir tableau ci-dessous).
Deux modèles d’accélérateurs sont disponibles en option (voir la rubrique "Accessoires"). Ils permettent d’augmenter le débit d’eau quotidien jusqu’à 30 % en faisant démarrer la pompe plus tôt et s’arrêter plus tard. Ils protègent la pompe contre les surintensités et les surtensions.

Caractéristiques mécaniques

Hauteur	305 mm
Diamètre	95 mm
Poids net	3 kg
Sortie	Branchement de 13 mm pour un tube de 13 mm Ø int.
Entrée	Grille en acier inoxydable en maille 50

Caractéristiques techniques

Type	Pompe volumétrique à diaphragme, à 3 chambres
Moteur	A aimant permanent et protection thermique
Tension nominale	24 V
Puissance nominale	120 W
Courant maximum	4 A
Fusible recommandé	7,5 A
By-pass interne en bars	Entre 7,2 et 7,6 bars
Hauteur max. de refoulement (Hauteur manométrique maximale)	70 m
Profondeur max. d’immersion	30 m

Lien entre puissance des panneaux, hauteur manométrique totale et débit

En 12 V

Hauteur manométrique totale	Débit en litre/heure moyen *	Panneau solaire nécessaire
10 m	210	43 Wc
20 m	194	43 Wc
30 m	186	43 Wc
40 m	175	60 Wc
50 m	165	60 Wc
60 m	155	65 Wc
70 m	135	65 Wc

En 24 V

Hauteur manométrique totale	Débit en litre/heure moyen *	Panneau solaire nécessaire
10 m	435	2 x 43 Wc
20 m	410	2 x 43 Wc
30 m	391	2 x 60 Wc
40 m	380	2 x 60 Wc
50 m	367	2 x 65 Wc
60 m	345	2 x 65 Wc
70 m	310	2 x 65 Wc

*Estimation moyenne basée sur une journée de 9 heures de bon ensoleillement.

Voir aussi kit pompe solaire immergée complet avec SHURFLO 9325

Fonctionnement du kit de pompage

Ce kit fonctionne sans batterie, les panneaux solaires alimentent la pompe en direct lorsque le soleil brille.

Le contrôleur optimise le rendement journalier de la pompe immergée SHURFLO tout en assurant sa protection.

Des sondes de niveau sont utilisées pour vérifier la présence d'eau dans le puits et ainsi d'éviter que la pompe tourne à vide.

Ce kit permet de puiser l'eau jusqu'à 70 Mètres en totale autonomie. L'eau peut ensuite être stockée dans des cuves pour arroser un potager, alimenter un réseau...

Fiche technique du kit

Commander ce kit

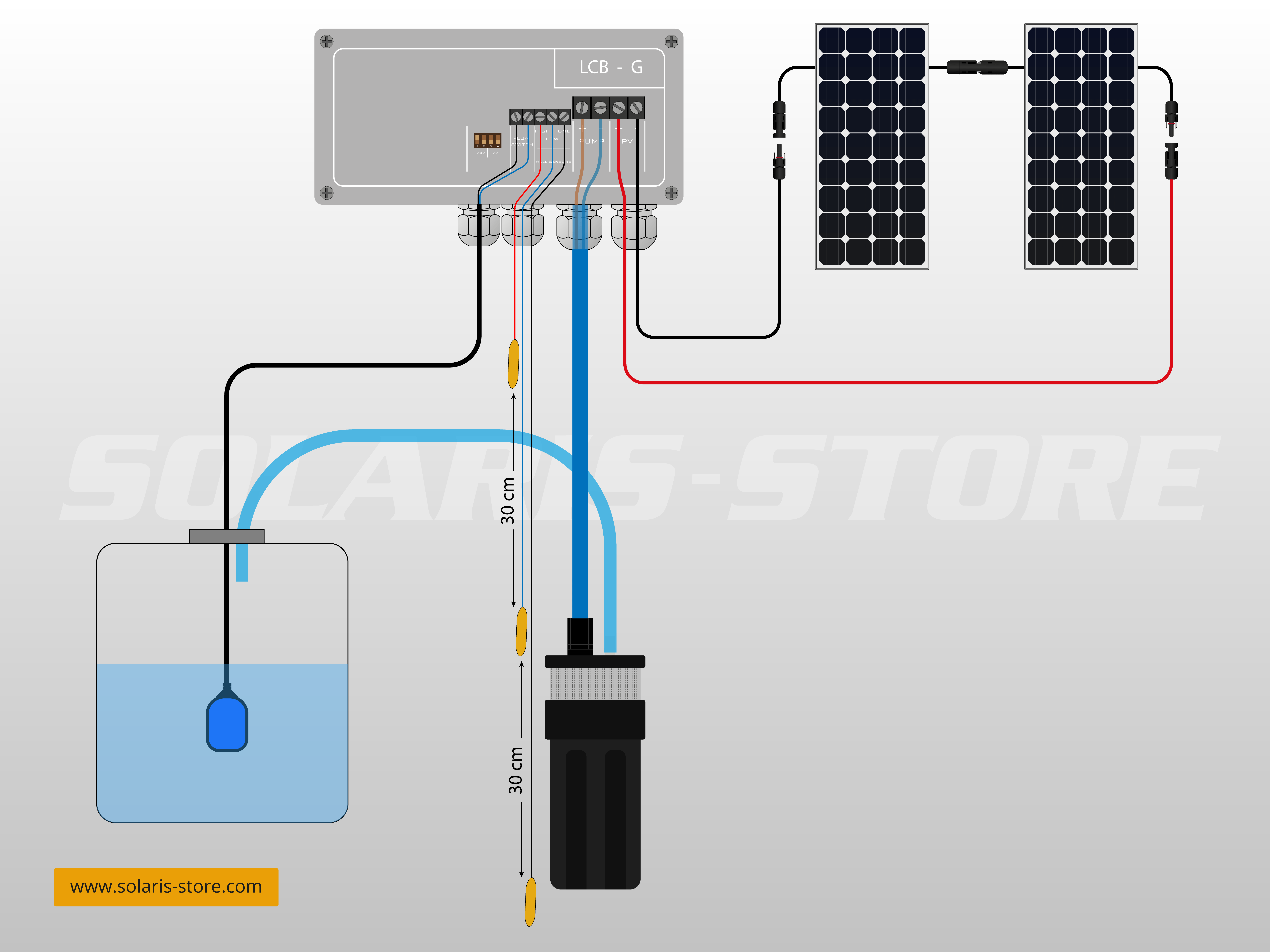

Schema d'installation kit pompe immergée Shurflo 9325

Vidéo

Installation pas à pas du kit pompe solaire immergée

4:00 Installation pas à pas

Téléchargement

Notice utilisateur PDF
Schéma de câblage HD

La gamme Pentair Shurflo ®

Pentair Shurflo : Spécialiste pompage & filtration

Fabricant Américain de pompes et systèmes de filtration d'eau, la gamme Shurflo de Pentair regroupe des pompes 12v, 24v et 230v adaptées aux applications nomades et embarquées.
