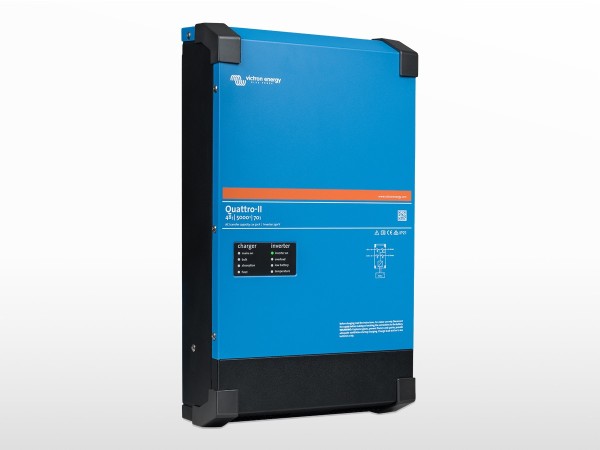

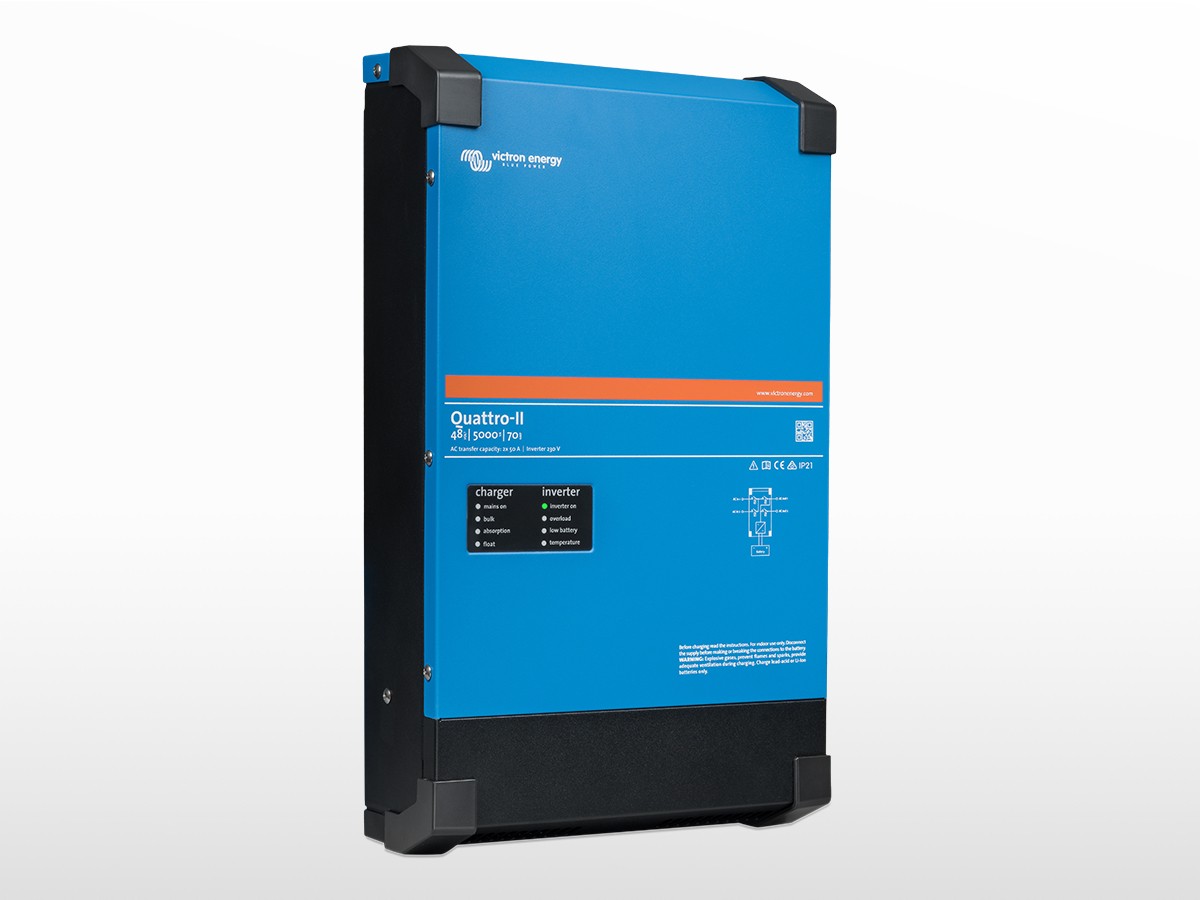

Quattro-II 48/5000/70-50/50-230V Victron (48V / 5000VA)

Description

Convertisseur/chargeur Quattro-II

Un Quattro pourvu d’une fonctionnalité ESS (Système de stockage d’énergie)

Le Quattro-II peut être raccordé à deux sources CA indépendantes, par exemple le réseau public et un générateur, ou bien à deux générateurs. Le Quattro-II se connectera automatiquement à la source active.

PowerControl et PowerAssist – Amélioration de la capacité du réseau ou d’un générateur

Il est possible de paramétrer un courant maximal pour le générateur ou le réseau. Le Quattro-II prend alors en compte les autres consommations CA et il n’utilisera que l’excédent pour le processus de recharge, évitant ainsi toute surcharge de l’alimentation du réseau ou du générateur (Fonction PowerControl).
La fonction PowerAssist donne une dimension supplémentaire au principe du PowerControl Si une forte demande de puissance de crête est souvent requise pour une courte durée, le Quattro-II compensera le manque de puissance du générateur, du quai ou du réseau par l’énergie provenant de la batterie. Et lorsque la consommation diminue, l’excédent de puissance est utilisé pour recharger les batteries.

Énergie solaire : Énergie CA disponible même en cas de défaillance du réseau

Le Quattro-II peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d’autres systèmes d’énergie alternative. Il est compatible à la fois avec des contrôleurs de charge solaire et des convertisseurs reliés au réseau.

Deux sorties CA

La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la prise de quai ou du générateur, le Quattro-II prend la suite de l’alimentation des consommations connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne sera pas perturbé.
La deuxième sortie n’est sous tension que lorsque l’alimentation CA est disponible sur l’entrée de l’appareil. Les consommations qui ne devraient pas décharger la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie.

Systèmes avec un fonctionnement en parallèle et triphasé

Jusqu’à 6 Quattro peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Par exemple, six unités de 48/5000/70 fourniront une puissance en sortie de 25 kW / 30 kVA et une capacité de charge de 420 A.
Outre la connexion en parallèle, trois unités d’un même modèle peuvent être configurées pour une sortie triphasée. Jusqu’à 6 séries de trois unités peuvent être raccordées en parallèle par phase afin de fournir une puissance de 75 kW / 90 kVA et une capacité de charge de plus de 1200 A.

Configuration, suivi et contrôle du système sur site

Les paramètres peuvent être modifiés en quelques minutes grâce au logiciel VEConfigure (un ordinateur de bureau ou portable et une interface MK3-USB sont nécessaires).
Plusieurs options de contrôle et de supervision sont disponibles : Cerbo GX, Color Control GX, Venus GX, Octo GX, CANvu GX, ordinateur de bureau ou portable, Bluetooth (avec un dongle VE.Bus Smart en option), contrôleur de batterie, tableau de commande numérique Multi Control.

Configuration et supervision à distance

Installez un Cerbo GX ou un autre produit GX pour la connexion à Internet.
Les données d’exploitation peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management).
Si les systèmes sont connectés à Internet, il est possible d’y accéder à distance et de modifier leur configuration.
