Distribuez et sécurisez vos circuits en courant continu (12V, 24V, 48V) avec cette barre omnibus unipolaire Victron Energy 250A (max 70V DC).
Idéale en fourgon aménagé, nautisme ou site isolé, cette platine réunit 2 goujons M8 haute intensité pour les câbles de puissance et 6 vis inox pour les départs secondaires, sous couvercle isolant.

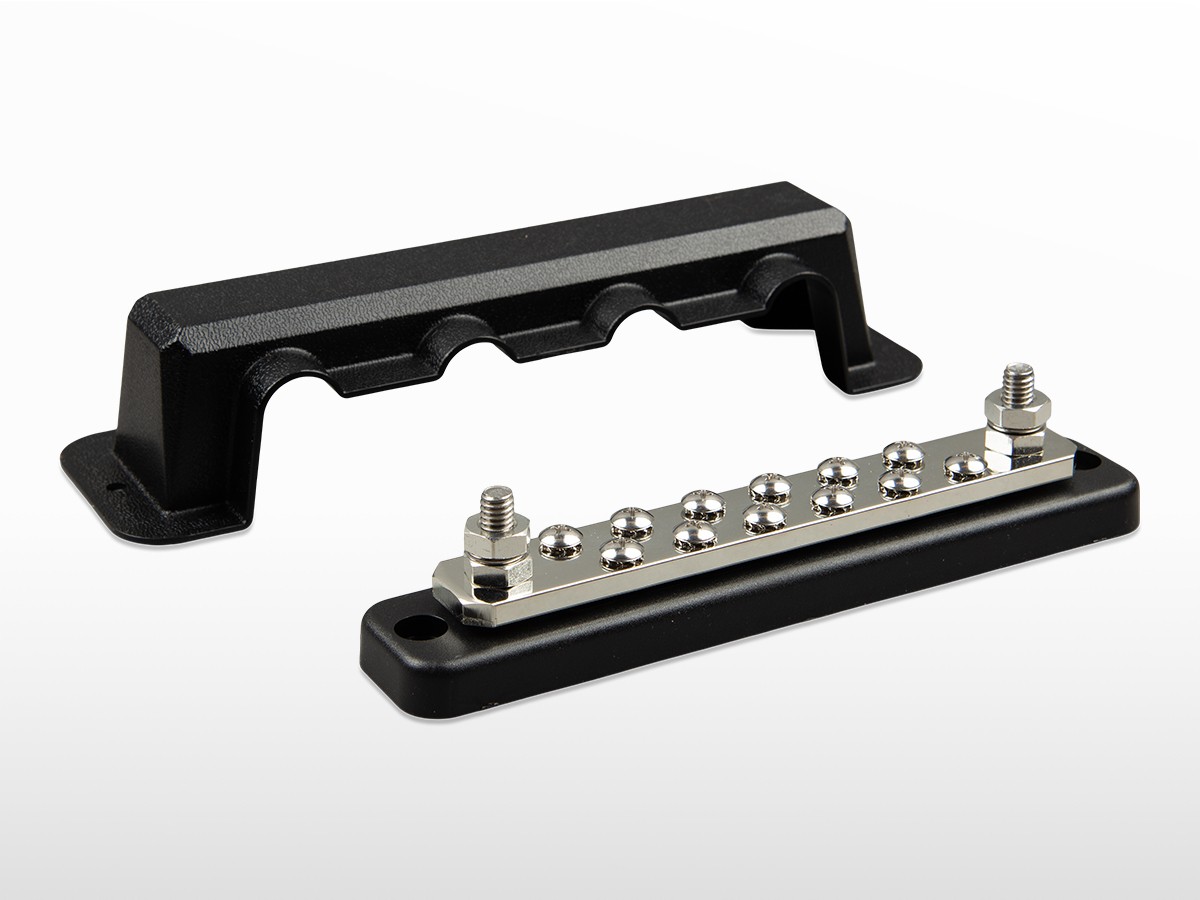

La barre omnibus Victron Energy 250A 2P (busbar unipolaire haute intensité à 2 goujons et 12 vis) est un répartiteur de courant continu (DC) conçu pour centraliser sur une même platine conductrice des câbles de forte section et plusieurs départs auxiliaires. Capable de supporter un courant maximal de 250 ampères sous une tension allant jusqu'à 70V DC, elle évite d'empiler les cosses directement sur les bornes des batteries.
(Note technique : il s'agit d'un rail unipolaire. Il convient d'installer une première barre pour le pôle positif (+) et une seconde barre séparée pour le pôle négatif (-)).
Dans un tableau électrique DC, il est souvent nécessaire de relier à la fois de gros câbles d'alimentation et plusieurs petits accessoires. Cette platine Victron Energy répond à ce besoin grâce à une double connectique sur un même rail en cuivre étamé :
• 2 goujons principaux filetés M8 (aux extrémités) pour raccorder les câbles de forte section (arrivée du parc batteries, liaison vers un convertisseur-chargeur MultiPlus/Phoenix ou un sectionneur).
• 12 vis de distribution Ø 4,8 mm (au centre) pour alimenter proprement jusqu'à 12 équipements auxiliaires sur la même polarité (régulateurs solaires MPPT, chargeurs DC-DC, porte-fusibles 12V/24V, moniteurs de batterie ou consommateurs embarqués).
• Capot intégral anti-court-circuit. Livré avec un couvercle de protection amovible en ABS noir (norme UL 94 V-2), le busbar isole l'ensemble des bornes sous tension contre tout contact accidentel ou chute d'outil métallique.
• Conductivité élevée et tenue marine. Le rail conducteur massif en cuivre étamé (section 6,35 x 25 mm) associé aux écrous en cuivre étamé et vis en acier inoxydable garantit une résistance électrique minimale et une haute tenue face à la corrosion en milieu humide.
• Socle isolant ignifugé. La base en ABS noir haute résistance (classement feu UL 94 V-0) assure une isolation complète par rapport au support de fixation.
• Vans aménagés, fourgons et camping-cars. Organisation claire de la distribution 12V ou 24V dans un coffre électrique compact.
• Nautisme et bateaux. Répartition fiable des circuits de bord sur voiliers et vedettes.
• Installations solaires autonomes (Off-Grid). Systèmes photovoltaïques en 12V, 24V ou 48V avec stockage batterie Plomb, AGM, Gel ou Lithium.
| Courant max | 250 A |
| Tension max | 70 Vcc |
| Diamètre des pôles | M8 (8 mm) |
| Hauteur des pôles | 17 mm |
| Matériau pôles | acier inoxydable |
| Matériau barre | cuivre étamé |
| Matériau capot / Base | ABS noir |
| Dimensions | 65 x 237 x 86 mm |
| Poids | 0.4 kg |
| Référence Victron | VBB125021220 |
| Nomenclature Victron | Busbars |
| Code EAN | 8719076056393 |
| Largeur | 26 cm |
| Hauteur | 5.5 cm |
| Profondeur | 8 cm |
| Poids | 0.438 kg |
