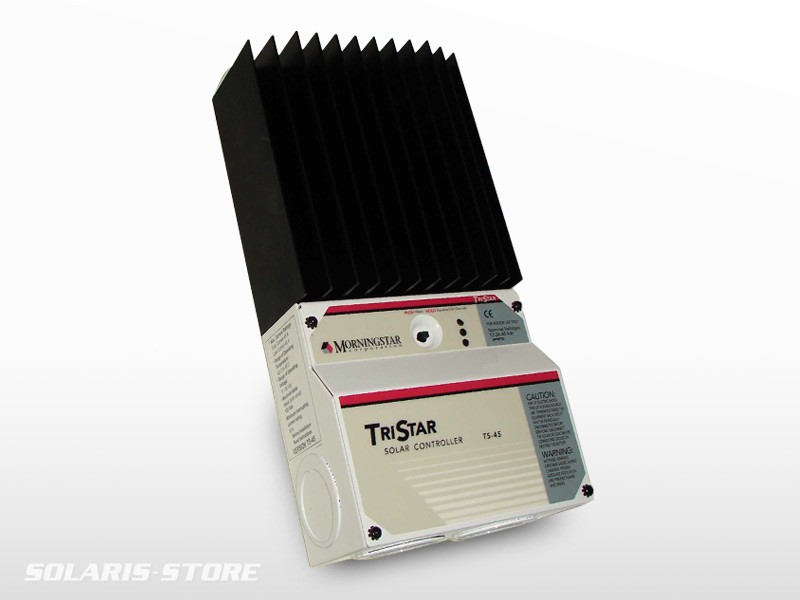

Régulateur solaire MORNINGSTAR TS MPPT 45 (150V) (45A - 12 à 48V)

Le régulateur solaire TriStar MPPT de Morningstar avec TrakStar Technology™ est un chargeur de batterie perfectionné avec suivi du point de puissance maximum jusqu’à 3 kW. Le régulateur fournit un rendement optimum de 99 %, le plus élevé dans le domaine, avec des pertes de puissance nettement moindres par rapport à d’autres contrôleurs MPPT.
Le MPPT TriStar se caractérise par un algorithme de suivi intelligent qui maximalise l’énergie récupérée à partir des systèmes photovoltaïques en trouvant rapidement le point de puissance maximum du générateur solaire avec un balayage extrêmement rapide de toute la courbe I-V. Ce produit est le premier régulateur photovoltaïque qui inclut une carte Ethernet intégrée pour un interfaçage complet avec le Web ainsi que la capacité de journalisation des données sur 200 jours.

Avantages du régulateur solaire MORNINGSTAR MPPT 45A TS-MPPT-45

Récupération de l’énergie (technologie MPPT TrakStar)

• Balayage très rapide de toute la courbe I-V
• Reconnaissance de plusieurs points de puissance maximum pendant le passage à l’ombre ou avec des générateurs photovoltaïques différents
• Excellentes performances au lever du soleil et avec des faibles niveaux d’ensoleillement

Fiabilité

• Conception thermique robuste sans ventilation de refroidissement
• La conception du circuit parallèle offre moins de contraintes et une plus longue durée de vie des composants électroniques
• Aucun relais mécanique
• Nombreuses protections électroniques incluant une protection contre les courts-circuits du système photovoltaïque
• Inducteurs encapsulés et cartes à circuits imprimés revêtus à l’époxy

Efficacité

• Rendement optimum de 99 %
• L’algorithme exclusif de suivi minimise les pertes de puissance
• Autoconsommation faible
• Fonctionnement en continu à pleine puissance à 45 °C sans devoir réduire la valeur nominale
• Dispositif électronique sélectionné avec des valeurs nominales plus élevées afin de minimiser les pertes dues à la chaleur

Réseau et communication

• Permet la surveillance, la journalisation des données et l’adaptabilité du système. Utilise le protocole standard ouvert MODBUS™ et le logiciel MS View de Morningstar
• Meterbus : communications entre les produits compatibles Morningstar
• RS-232 série : connexion à un ordinateur personnel

Mesurage et journalisation des données

• Appareil de mesure TriStar en option et appareil de mesure distant fournissant des données détaillées du fonctionnement, des alarmes et des défauts
• Trois DEL affichent l’état du système
• Deux cents jours maximum de journalisation des données par les appareils de mesure ou par les ports de communication

 Options

• TriStar Meter-2 (TS-M-2)
• TriStar Meter-2 télécommandé (TS-RM-2)
• Borne pour appareils de mesure (HUB-1)
• Excitateur de relais (RD-1)

Protections électroniques

• Solaire : Surcharge, courts-circuits, haute tension
• Batterie : Haute tension
• Température élevée
• Foudre et surtensions transitoires
• Courant inverse d’électrodes nocturne

Certifications

• Conforme CE
• Conformité RoHS
• Fabriqué dans une usine certifiée ISO 9001

Caractéristiques techniques / MORNINGSTAR TS-MPPT-45

Courant batterie maximum	45 A
Tension nominale du système	12V, 24V, 36V ou 48V
Puissance maximale du champ solaire en entrée	12V : 600 W 24V : 1200 W 48V : 2400 W
Rendement optimum	99%
Tension de circuit ouvert solaire maximum	150 V cc
Fourchette de tension de fonctionnement de la batterie	8 à 72 V cc
Autoconsommation maximum	2.7 watts
Protection contre les surtensions transitoires	4500 watts/port
Température ambiante admise	–40 °C à +45 °C
Tropicalisation	Encapsulation sous époxy, revêtement conforme, bornes classées « Marine »
Niveaux de charge batterie	Normal, absorption, flottement, égalisation
Taille maxi câbles	35 mm2 / 2 AWG
Enceinte	Type 1 (intérieur et ventilée) IP20

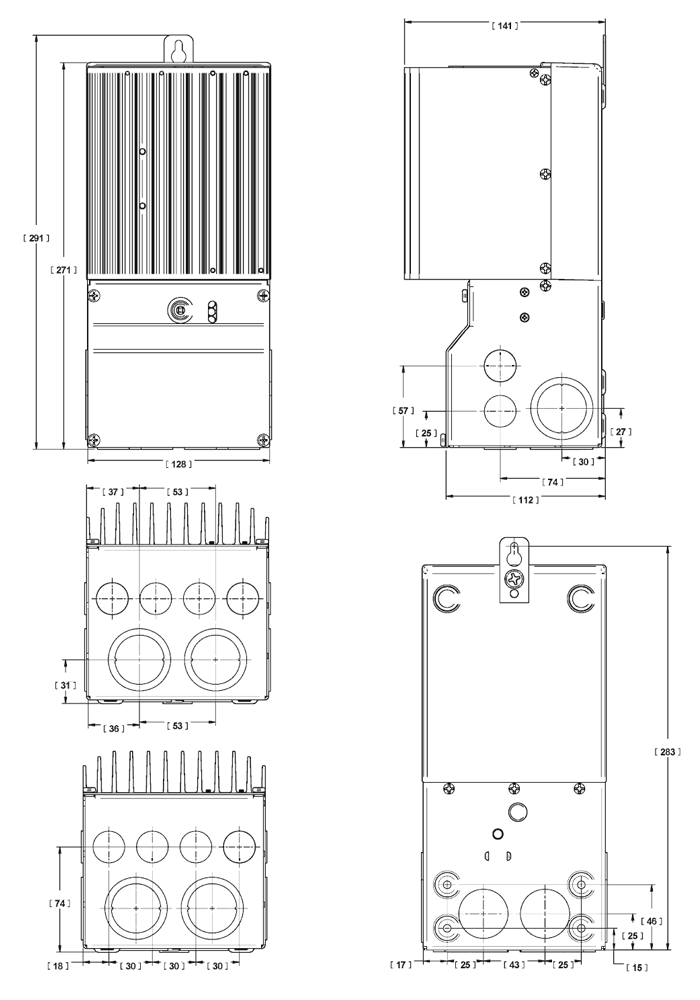

Dimensions

Largeur	291 mm
Hauteur	130 mm
Epaisseur	142 mm
Poids	4200 g
