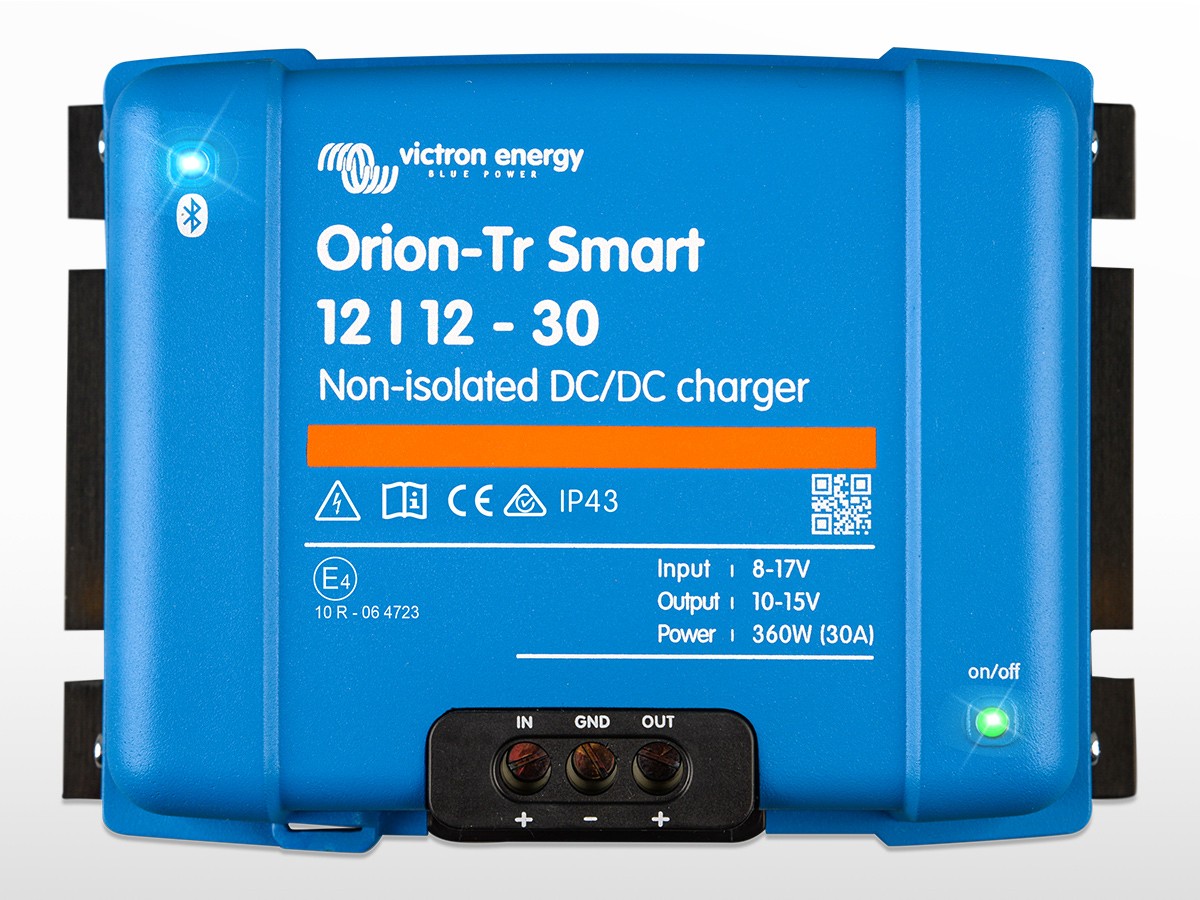

Orion-Tr Smart 12/12-30A (360W) non-isolé DC-DC charger Victron (12 / 12V - 30A)

Partager

Distributeur et revendeur Victron Tous les produits Réf : V-ORI121236140

Garantie 5 ans
Marque Hollandaise © Marque Hollandaise

Le chargeur courant continu (CC ou DC) appelé aussi "Booster" est utilisé à la place du coupleur/séparateur sur les véhicules après Janvier 2011 (normes EURO 5 et 6).

Il pioche l'énergie dans la batterie de démarrage pour déclencher la charge de l'alternateur.

Contrairement au coupleur, il est unidirectionnel. C'est un vrai chargeur qui régule le courant de charge, ce qui augmente considérablement la durée de vie de la batterie auxiliaire et le rend compatible avec les batteries lithium.

234,60 €
276,00 € -15%
Expédié sous 1 à 2 jours

(Plus que 1 en stock)

234,60 €
paiement carte bleue paiement carte visa virement mastercard paypal
2x
3x
4x

Avis Vérifiés 4.8 / 5
Voir les 581 derniers avis

Chargeur & Convertisseur DC "booster" ORION-Tr Smart CC-CC non-isolé 12/12V - 30A

Bluetooth Smart activé

Les appareils de type smartphone, tablette ou tout autre ayant le Bluetooth activé peuvent être utilisés pour surveiller le chargeur, modifier ses paramètres et le mettre à jour si de nouvelles fonctions logicielles sont disponibles.

Entièrement programmable

- Algorithme de charge de la batterie (configurable) ou sortie fixe.
- Compatibilité avec un alternateur intelligent : mécanisme de détection de moteur en marche.

Algorithme de charge adaptative à 3 étapes : bulk – absorption - float

• Pour les batteries au plomb, il est important que durant les décharges partielles, la durée d'absorption soit courte afin d'éviter de surcharger la batterie. Après une décharge profonde, la durée d'absorption est automatiquement augmentée pour assurer une recharge complète de la batterie.
• Pour les batteries au lithium, la durée d'absorption est fixe, et de 2 heures par défaut.
• Sinon, une tension de sortie fixe peut être choisie.

Adapté à une utilisation dans des véhicules équipés d'un alternateur intelligent (Moteurs Euro 5 et Euro 6)

La fonction intégrée de détection d'arrêt du moteur stoppera le convertisseur lorsque le moteur n'est pas en marche. Cela évite que la batterie de démarrage ne se décharge malencontreusement (consultez le manuel pour davantage de détails).

Allumage/Arrêt à distance

Un interrupteur d'allumage/arrêt à distance ou un contact de relais peut être raccordé à un connecteur à deux pôles. Autrement, la borne H (à droite) du connecteur à deux pôles peut être commutée sur la borne positive de la batterie ; ou bien la borne L (à gauche) du connecteur à deux pôles peut être commutée sur la borne négative de la batterie (ou du châssis d'un véhicule par exemple.)

Tous les modèles sont protégés contre les courts-circuits et ils peuvent être installés en parallèle pour augmenter le courant de sortie

Un nombre illimité d'unités peuvent être raccordées en parallèle.

Protection contre les températures élevées

Le courant de sortie se réduira en cas de température ambiante élevée.

Protection IP43

Si l'installation se fait avec des bornes à vis dirigées vers le bas.

Bornes à vis

Aucun outil spécifique n'est nécessaire à l'installation.

Fusible d'entrée (non remplaçable)

Caractéristiques techniques

Convertisseur non-isolé Orion-Tr 12/12-30A (360W)
Plage de tension d'entrée 10-17 V
Seuil de sous-tension de déconnexion 7 V
Seuil de sous-tension de reconnexion 7.5 V
Tension de sortie nominale 12.2 V
Plage de réglage de tension de sortie 10-15 V
Tolérance de tension de sortie +/- 0.2 V
Bruit de sortie 2 mV rms
Courant de sortie continu à tension de sortie nominale et 25°C 30 A
Courant de sortie max. (10s) à tension de sortie nominale 40 A
Courant de court-circuit 60 A
Puissance de sortie continu à 25°C 430 W
Puissance de sortie continu à 40°C 360 W
Rendement 87 %
Hors courant de charge < 80 mA
Isolement galvanique 200 Vcc entre l'entrée, la sortie et le boitier
Plage de température -20°C à +55°C (-3% par °C au-delà de 40°C)
Humidité max 95% sans condensation
Connexion CC par bornes à vis
Section max du câble 16 mm²
Poids 1.8 kg
Dimensions (h x L x l) 130 x 186 x 70 mm
Normes : Sécurité
Emission
Immunité
Directive automobile
EN 60950
EN 61000-6-3, EN 55014-1
EN 61000-6-2, EN 61000-6-1, EN 55014-2
ECE R10-4

Si la tension de sortie est établie sur la tension nominale ou sur une tension inférieure à celle-ci, elle restera stable sur la plage de tension d'entrée spécifiée (fonction Buck-Boost – dévolteur-survolteur).
Si la tension de sortie est supérieure à la tension nominale selon un certain pourcentage, alors la tension d'entrée minimale – à laquelle la tension de sortie reste stable (elle ne diminue pas) – augmente du même pourcentage.
Remarque 1) L'application VictronConnect n'affichera ni le courant entrant ni le courant sortant.
Remarque 2) L'Orion-Tr Smart n'est pas équipé d'un port VE.Direct.


Informations Fabricant

Référence VictronORI121236140
Nomenclature VictronChargeur CC-CC Orion-Tr Smart non isolé
Code EAN8719076048954

Dimensions du colis

Largeur20.5 cm
Hauteur9 cm
Profondeur13 cm
Poids1.92 kg

Ressources

Applications

Application Victron Toolkit

Application VictronConnect


Fiche technique

Fiche technique Orion-Tr Smart DC-DC Charger Non-Isolated


Manuel utilisateur

Manuel utilisateur Orion-Tr Smart DC-DC Charger - Non-Isolated (HTML5)

Manuel utilisateur Orion-Tr Smart DC-DC Charger - Non-Isolated (PDF)

Manuel utilisateur VictronConnect Manual (HTML5)

Manuel utilisateur VictronConnect Manual (PDF)


Schema de câblage

Schema de câblage 1.6kVA 12V MultiPlus 230V with 200Ah Li VE.Bus BMS V2 BMV Cerbo GX Touch 50 Smart BatteryProtect MPPT Orion-Tr Smart

Schema de câblage Manual & Drawing Quattro-II 5kVA 230VAC 24VDC 600-800Ah Li Lynx Smart BMS distributors Cerbo generator MPPT Orion Tr Smarts

Schema de câblage MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart

Schema de câblage MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart Lynx distributor

Schema de câblage MultiPlus 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus-II 3KW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts

Schema de câblage MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts.pdf

Schema de câblage MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smarts Lynx distributor

Schema de câblage MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV Cerbo Orion-Tr Smarts

Schema de câblage MultiPlus-II 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts

Schema de câblage MultiPlus-II 3kW 230VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts

Schema de câblage MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smart

Schema de câblage MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smart

Schema de câblage Quattro 5kW 120VAC 12VDC 600Ah Li VE.Bus BMS generator MPPT BMV CCGX Orion-Tr Smart

Schema de câblage Quattro 5kW 230VAC 24VDC 600-800Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
