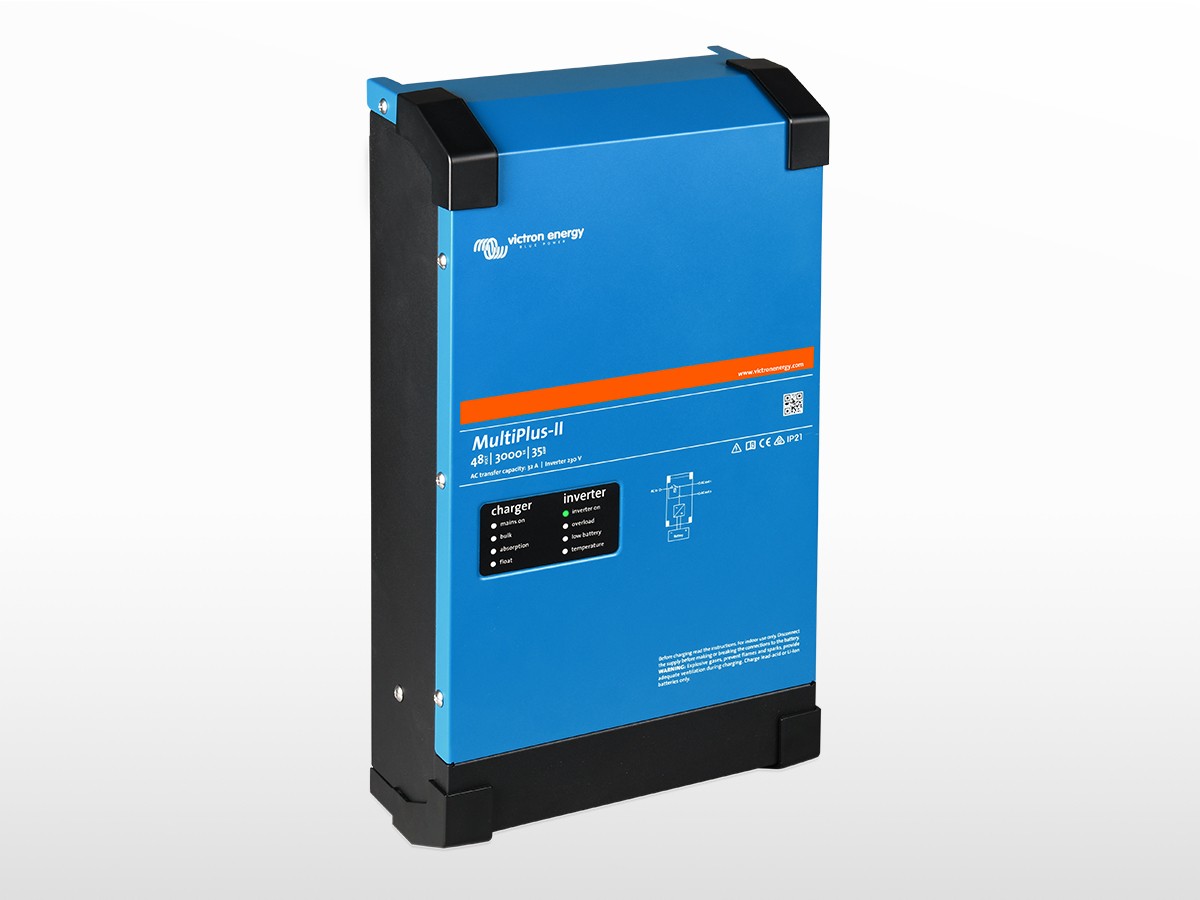

MultiPlus-II 12/3000/120-32 230V Victron (12V / 3000VA)

MultiPlus-II 12/3000/120-32 230V Victron | PMP122305010

Photo non contractuelle

Garantie 5 ans
Marque Hollandaise

2 en 1 - onduleur et chargeur Multiplus 230V Victron de qualité supérieure !

Sa sortie pur sinus permet d'alimenter des appareils sensibles (électronique) ou de démarrer un moteur en doublant sa puissance le temps nécessaire.

Son entrée AC permet de connecter un groupe électrogène ou le réseau électrique pour recharger la batterie et alimenter les appareils en direct.

Entièrement paramétrable, il peut être utilisé dans un système autonome ou raccordé au réseau public.

REF : VI-PMP122305010

En stock Expédié sous 1 à 2 j

(Plus que 1 en stock)

Documents à télécharger

1 824,04 € -15%

1 550,43 € TTC

Paiement sécurisé

Paiements 100% sécurisés

Obtenez 1550 pts de fidélité soit
15,50 € sur la prochaine commande

Accessoires

Interface Victron MK3 pour paramétrage avec PC

Interface Victron MK3 / paramétrage PC | USB / VE.Bus

Prix de base 92,39 € --15% Prix 78,53 € 78^€53

Smart dongle Bluetooth VE.Bus | VE.Bus

Prix de base 120,00 € --15% Prix 102,00 € 102^€00

MEGA-fuse 400A/32V (Lot de 5) Victron | CIP136400010

MEGA-fusible 400A / 32V | 12V / 24V

Prix de base 6,00 € --15% Prix 5,10 € 5^€10

Kit connexion batterie 100mm² / M8-M8 + Porte MEGA-fusible | 2 x 2m

Prix 219,00 € 219^€00

Description

Onduleur/Chargeur VICTRON MultiPlus-II 12/3000/120-32

Un MultiPlus, avec la fonctionnalité ESS (Système de stockage d'énergie)

Le MultiPlus-II combine les fonctions du MultiPlus et du MultiGrid. Il dispose de toutes les fonctions du MultiPlus, et il propose en plus en option une sonde de courant externe qui étend les fonctions de PowerControl et de PowerAssist à 32 A. Il dispose également de toutes les fonctions du MultiGrid avec un système contre l'îlotage et une longue liste de certifications pour de nombreux pays qui ne cesse d'augmenter.

PowerControl et PowerAssist – Amélioration de la capacité d'alimentation du réseau ou du générateur

Un courant maximal du générateur ou du réseau peut être déterminé. Le Multi prend alors en compte les autres charges CA et il n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge de l'alimentation du réseau ou du générateur (Fonction PowerControl). La fonction PowerAssist donne une dimension supplémentaire au principe du PowerControl Si une forte demande de puissance de pointe est souvent requise pour une courte durée, le Multi compensera le manque de puissance du générateur, du quai ou du réseau par l'énergie provenant de la batterie. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger la batterie.

ESS : Système de stockage d'énergie

Le MultiPlus peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative. Plusieurs configurations du système sont possibles : pour davantage de détails, veuillez consulter le manuel de conception et configuration du système ESS.

Suivi et contrôle sur site

Plusieurs options sont disponibles : Contrôleur de batterie, Tableau de commande numérique Multi, Tableau de commande Color Control, Bluetooth (tableau de commande Venus GX ou Color Control requis), ordinateur de bureau ou portable.

Configuration et supervision à distance

Installez un tableau de commande Venus GX ou Color Control pour se connecter à Internet. Les données peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management). Si des systèmes sont connectés par Ethernet, il est possible d'y accéder et de modifier leur configuration.

MultiPlus-II	12/3000/120-32
PowerControl	Oui
PowerAssist	Oui
Courant d'entrée CA maximal	32 A
Commutateur de transfert	32 A
CONVERTISSEUR
Plage de tension d'entrée CC	9.5-17 V
Sortie	Tension de sortie : 230 V CA ± 2% Fréquence : 50 Hz ± 0,1 % (1)
Puissance de sortie du convertisseur à 25°C (3)	3000 VA
Puissance de sortie du convertisseur à 25°C	2400 W
Puissance de sortie du convertisseur à 40°C	2200 W
Puissance de sortie du convertisseur à 65°C	1700 W
Puissance de pointe	5500 W
Efficacité maximale	93 %
Puissance de charge zéro	13 W
Puissance de charge zéro en mode AES	9 W
Puissance de charge zéro en mode recherche	3 W
CHARGEUR
Entrée CA	Plage de tension d'alimentation : 187-265 VCA Fréquence d'entrée : 45-65 Hz
Tension de charge "absorption"	14.4 V
Tension de charge "float"	13.8 V
Mode veille	13.2 V
Courant de charge batterie maison (4)	120 A
Sonde de température de batterie	Oui
GENERAL
Sortie Auxiliaire	Oui (32 A) Directement connecté à l'entrée CA
Sonde externe de courant CA	50 A
Relais programmable	Oui
Protection	a-g
Port de communication VE.Bus	Pour un fonctionnement en parallèle (n’est pas compatible avec les modèles de 8, 10 et 15 k) ou triphasé, contrôle à distance et intégration du système
Port de communication universel	Oui x2
marche/arrêt à distance	Oui
Température de fonctionnement	-40 à +65 °C (refroidissement par ventilateur)
Humidité (sans condensation)	maxi 95 %
BOITIER
Matériau et couleur	Acier, Bleu RAL 5012
Indice de protection	IP22
Raccordement batterie	Écrous M8
Connexion CA 230 V	Vis bornes 13 mm² (6 AWG)
Poids	19 kg
Dimensions (H x L x P)	546 x 275 x 147 mm
NORMES
Sécurité	EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2
Emission, immunité	EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
1) Peut être réglé sur 60 HZ 2) Touche de protection : a) court-circuit en sortie b) surcharge c) tension de batterie trop élevée d) tension de batterie trop faible e) température trop élevée f) 230 VCA sur sortie du convertisseur g) ondulation de la tension d'entrée trop élevée 3) Charge non linéaire, facteur de crête 3:1 4) Jusqu’à une température ambiante de 25 ºC 5) Relais programmable pouvant être configuré en alarme générale, alarme de sous-tension CC ou en tant que fonction de démarrage/arrêt du générateur. Valeur nominale CA : 230 V / 4 A, Rendement CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC

Vidéos

VE.Bus Smart Dongle - Surveiller et paramétrer son système

1:55 English version
Configurer vos appareils Victron avec le logiciel VE Configure

5:37 Sous-titré en Français

Documents à télécharger

Fiche technique

Fiche technique MultiPlus-II 3kVA - 15kVA 230V

Fiche technique MultiPlus-II 3kVA 120V

Fiche technique MultiPlus-II 3kVA 2x120V

Fiche technique MultiPlus-II to MultiGrid and MultiPlus comparison

Manuel utilisateur

Manuel utilisateur AC-coupling and the Factor 1.0 rule

Manuel utilisateur Automatic Generator start-stop (HTML5)

Manuel utilisateur Automatic Generator start-stop (PDF)

Manuel utilisateur Configuring solar systems with Quattros and Multis

Manuel utilisateur Connecting other lithium battery systems to Multis and Quattros

Manuel utilisateur ESS (Energy Storage System) - Start page

Manuel utilisateur Energy Storage System (HTML5)

Manuel utilisateur Energy Storage System (PDF)

Manuel utilisateur MultiPlus-II 12V 24V 48V 3kVA 120V (HTML5)

Manuel utilisateur MultiPlus-II 12V 24V 48V 3kVA 120V (PDF)

Manuel utilisateur MultiPlus-II 230V (HTML5)

Manuel utilisateur MultiPlus-II 230V (PDF)

Manuel utilisateur MultiPlus-II GX (HTML5)

Manuel utilisateur MultiPlus-II GX (PDF)

Manuel utilisateur Pre-RMA bench test instructions (PDF)

Manuel utilisateur VE.Bus Configuration Guide (HTML5)

Manuel utilisateur VE.Bus Configuration Guide (PDF)

Manuel utilisateur VE.Bus Error Codes

Manuel utilisateur VE.Bus parallel split- and three-phase systems

Guide d\'installation rapide

Guide d\'installation rapide MultiPlus-II 24V/48V 3kVA 230Vac & 48V 5kVA 230Vac (hw rev 08)

Guide d\'installation rapide MultiPlus-II 48V 3000VA 120Vac

Guide d\'installation rapide MultiPlus-II 48V 3000VA 230Vac

Schema de câblage

Schema de câblage MultiPlus-II 3KW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts

Schema de câblage MultiPlus-II 3kVA 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Extra Alternator & WS500

Schema de câblage MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smarts Lynx distributor

Schema de câblage MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV Cerbo Orion-Tr Smarts

Schema de câblage MultiPlus-II 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts

Schema de câblage MultiPlus-II 3kW 230VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts

Schema de câblage SLD - MPPT MultiPlus-II - off-grid

Schema de câblage SLD - MultiPlus-II AC PV and gen - off-grid

Schema de câblage SLD - MultiPlus-II AC PV and grid - backup

Schema de câblage SLD - Parallel MultiPlus-II with gen - off-grid

Schema de câblage US-VAN Drawing VEBus BMS V2 MultiPlus-II 3kVA 12V 120V 60Hz with technical explanation

Informations Fabricant

Référence Victron	PMP122305010
Nomenclature Victron	MultiPlus-II
Code EAN	8719076048916

Dimensions du colis

Largeur	65 cm
Hauteur	25 cm
Profondeur	35 cm
Poids	21.7 kg

Téléchargement

Documents à télécharger

La gamme Victron Energy ®

Victron : panneau solaire, batterie, régulateur

Parmi les leaders du marché, Victron Energy ® est un acteur incontournable qui totalise plus de 30 ans d’expérience dans le domaine de l’énergie solaire en autonomie.
La société SOLARIS a été récompensée par la marque Hollandaise pour la qualité de son support client.
