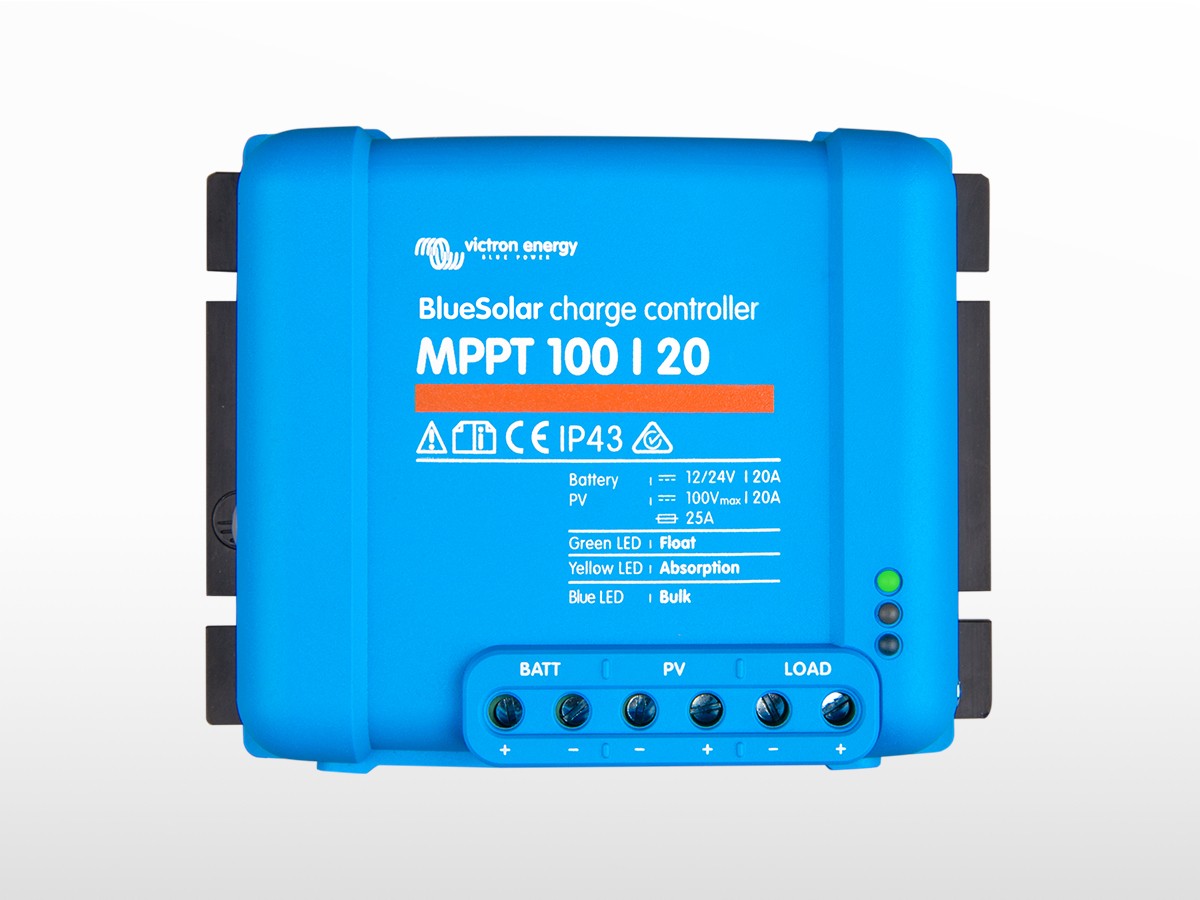

Régulateur MPPT BlueSolar VICTRON 100/20 (100V) (20A - 12 à 48V)
Partager
Garantie 5 ans
Marque Hollandaise
Utiliser Calculateur MPPT VICTRON
Référence : V-SCC110020170R
Expédié sous 1 à 2 j
Frais de port : Estimer les frais
Pour calculer les frais de port :
1 Ajouter vos produits au panier
2 Créez un compte et renseigner une adresse
3 Consultez les frais à l'étape "Mode de Livraison"
Une question ? Contactez-nous
Paiements 100% sécurisés
Satisfaction client : 4.8 sur 5
530 avis déposés sur avis-verifies.com les 12 derniers mois
Service de qualité, conseils téléphoniques impec, rapidité d'arrivée du matériel, sérieux au retrait avec vérification complète, et ...
Très bon contact et bon conseil
La commande a été validé en un temps record et la livraison à suivie; pour moi qui réside en Allemagne, c'était comme si je l'avais co ...
Très professionnel! Un technicien m’a rappelé avant d’envoyer la commande pour s’assurer que le produit soit bien adapté à ma dema ...
Entreprise sérieuse, prix correct et a l’écoute
Parfait ! Envoi rapide et très bien protégé pour un batterie. Je recommande
Tout s’est parfaitement déroulé, comme toujours !
Très bonne communication. J'ai eu un soucis de livraison, car le point relay était fermé, tout a été réglé dans les 24H pour trouver ...
je suis satisfait dans l'ensemble, commande traitée et livrée dans un délai de 10 jours, produits parfaitement emballé et protégé, vu ...
Efficace, envoi rapide et bien protégé. Un peu chiche sur les longueurs de fil (4,30 au lien de 5 m commandés)
Options (2 produits compatibles)


Fiche technique
Régulateur / contrôleur de charge BlueSolar de VICTRON 100V / 20A - 12/24/48V
Attention
1a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée.
1b) La tension panneau doit dépasser la tension batterie de + 5 V pour que le contrôleur se mette en marche.
Ensuite, la tension panneau minimale est la tension batterie + 1 V.
VE.Direct
Pour une connexion de données filaire à un tableau de commande Color Control, à un PC ou à d'autres appareils.
Localisation ultra rapide du point de puissance maximale (MPPT - Maximum Power Point Tracking).
Surtout en cas de ciel nuageux, quand l'intensité lumineuse change constamment, un contrôleur ultra-rapide MPPT améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation d'impulsions en durée), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.
Sortie de la charge
La décharge excessive de la batterie peut être évitée en connectant toutes les charges à la sortie de charge. La sortie de charge déconnectera la charge quand la batterie aura été déchargée à une tension prédéterminée.
Sinon, un algorithme de gestion de batterie intelligente peut être choisi : voir BatteryLife.
La sortie de charge est protégée contre les courts-circuits.
Battery Life : gestion intelligente de la batterie
Quand un contrôleur de charge solaire ne peut pas recharger la batterie entièrement en un jour, il en résulte souvent que la batterie alterne constamment entre un état « en partie chargée » et un état « fin de décharge ». Ce mode de fonctionnement (recharge complète non régulière) endommagera les batteries au plomb en quelques semaines ou quelques mois. L'algorithme de BatteryLife contrôlera l'état de charge de la batterie, et le cas échéant, augmentera légèrement, jour après jour le niveau de déconnexion de la charge (c.à.d. il déconnectera la charge plus tôt), jusqu'à ce que l'énergie solaire produite soit suffisante pour recharger la batterie à près de 100 % de sa capacité. À partir de là, le niveau de déconnexion de la charge sera modulé afin qu'une recharge de près de 100 % soit atteinte au moins une fois par semaine.
Algorithme de charge de batterie programmable
Consulter la section Support & Téléchargements > Logiciel sur notre site Web pour davantage de détails.
Option Nuit/Jour et gradateur d'éclairage
Consulter la section Support & Téléchargements > Logiciel sur notre site Web pour davantage de détails.
Options d'affichage d'historique et données en temps réelles, programmation
- Smartphones modernes Apple et Android, tablettes, Macbooks et autres appareils : consultez les captures d'écran sur la fiche découverte de l'application MPPT et de la clé électronique VE.Direct Bluetooth Smart.
- Tableau de commande Color Control
Caractéristiques techniques
Tension de la batterie | 12/24/48 V |
Courant de batterie maximal | 20 A |
Puissance nominale PV, 48 V | 1160 W |
Déconnexion de charge automatique | Oui, charge maximale 20 A |
Courant max. de court-circuit PV | 20 A |
Tension PV maximale de circuit ouvert | 100 V |
Efficacité de crête | 98 % |
Autoconsommation | 15 mA |
Tension "d'absorption" de charge | 57.6 V (réglable) |
Tension "float" de charge | 55.2 V (réglable) |
Algorithme de charge | adaptative à étapes multiples |
Compensation de température | -16 mV/°C resp. -32 mV/°C |
Courant de charge continu / de crête | 20 A |
Déconnexion en cas de charge de tension réduite | 47.2 V ou Algorithme BatteryLife |
Reconnexion en cas de charge de tension réduite | 56 V ou Algorithme BatteryLife |
Protections | Inversion de polarité de batterie (fusible) Court-circuit en sortie Surchauffe |
Température de fonctionnement | -30 à +60°C (puissance nominale en sortie jusqu'à 40°C) |
Humidité | 95 % sans condensation |
Port de communication | VE. Direct |
BOITIER | |
Couleur | Bleu (RAL 5012) |
Bornes de puissance | 6 mm² / AWG10 |
Indices de protection | IP43 (composants électroniques) IP22 (bornier de connexion) |
Poids | 0,65 kg |
Dimensions (h x l x p) | 100 x 113 x 60 mm |
Norme | EN / IEC 62109-1 |
** Ne pas raccorder un onduleur à la sortie de charge (consommateur)
Vidéos
-
Obtenir les données d'un régulateur Victron MPPT via Bluetooth grâce au Smart dongle VE.Direct
2:37 Sous-titré en Français
-
Modifier les paramètres d'un régulateur Victron MPPT via Bluetooth
1:30 Sous-titré en Français
Documents à télécharger
Fiche technique
Fiche technique BlueSolar MPPT 75/10, 75/15, 100/15, 100/20-48V
Fiche technique BlueSolar and SmartSolar Charge Controller MPPT - Overview
Fiche technique How to add dimming functionality to a solar lighting system
Manuel utilisateur
Manuel utilisateur ESS (Energy Storage System) - Start page
Manuel utilisateur Energy Storage System (PDF)
Manuel utilisateur Manual BlueSolar MPPT 75-10 up to 100-20 (HTML5)
Manuel utilisateur Manual BlueSolar MPPT 75-10 up to 100-20 (PDF)
Manuel utilisateur (Ancienne version)
Manuel utilisateur (Ancienne version) BlueSolar Charge Controller MPPT 100/15
Manuel utilisateur (Ancienne version) BlueSolar MPPT 75/10, 75/15, 100/15, 100/20-48V
Schema de câblage
Schema de câblage Victron Van - Automotive - Full (ds)
Schema de câblage Victron Van - Automotive - Full (sld)
Schema de câblage Victron Van - Automotive - Multi (ds)
Schema de câblage Victron Van - Automotive - Solar (ds)
Schema de câblage Victron Van - Automotive - Solar (sld)
Informations Fabricant
Fiche technique
Fiche technique BlueSolar MPPT 75/10, 75/15, 100/15, 100/20-48V
Fiche technique BlueSolar and SmartSolar Charge Controller MPPT - Overview
Fiche technique How to add dimming functionality to a solar lighting system
Manuel utilisateur
Manuel utilisateur ESS (Energy Storage System) - Start page
Manuel utilisateur Energy Storage System (PDF)
Manuel utilisateur Manual BlueSolar MPPT 75-10 up to 100-20 (HTML5)
Manuel utilisateur Manual BlueSolar MPPT 75-10 up to 100-20 (PDF)
Manuel utilisateur (Ancienne version)
Manuel utilisateur (Ancienne version) BlueSolar Charge Controller MPPT 100/15
Manuel utilisateur (Ancienne version) BlueSolar MPPT 75/10, 75/15, 100/15, 100/20-48V
Schema de câblage
Schema de câblage Victron Van - Automotive - Full (ds)
Schema de câblage Victron Van - Automotive - Full (sld)
Schema de câblage Victron Van - Automotive - Multi (ds)
Schema de câblage Victron Van - Automotive - Solar (ds)
Schema de câblage Victron Van - Automotive - Solar (sld)
Référence Victron | SCC110020170R |
Nomenclature Victron | BlueSolar MPPT 75/10, 75/15, 100/15 et 100/20 |
Code EAN | 8719076049845 |
Dimensions du colis
Largeur | 21 cm |
Hauteur | 5 cm |
Profondeur | 15 cm |
Poids | 0.54 kg |
