Réf : VI-VBB160040010

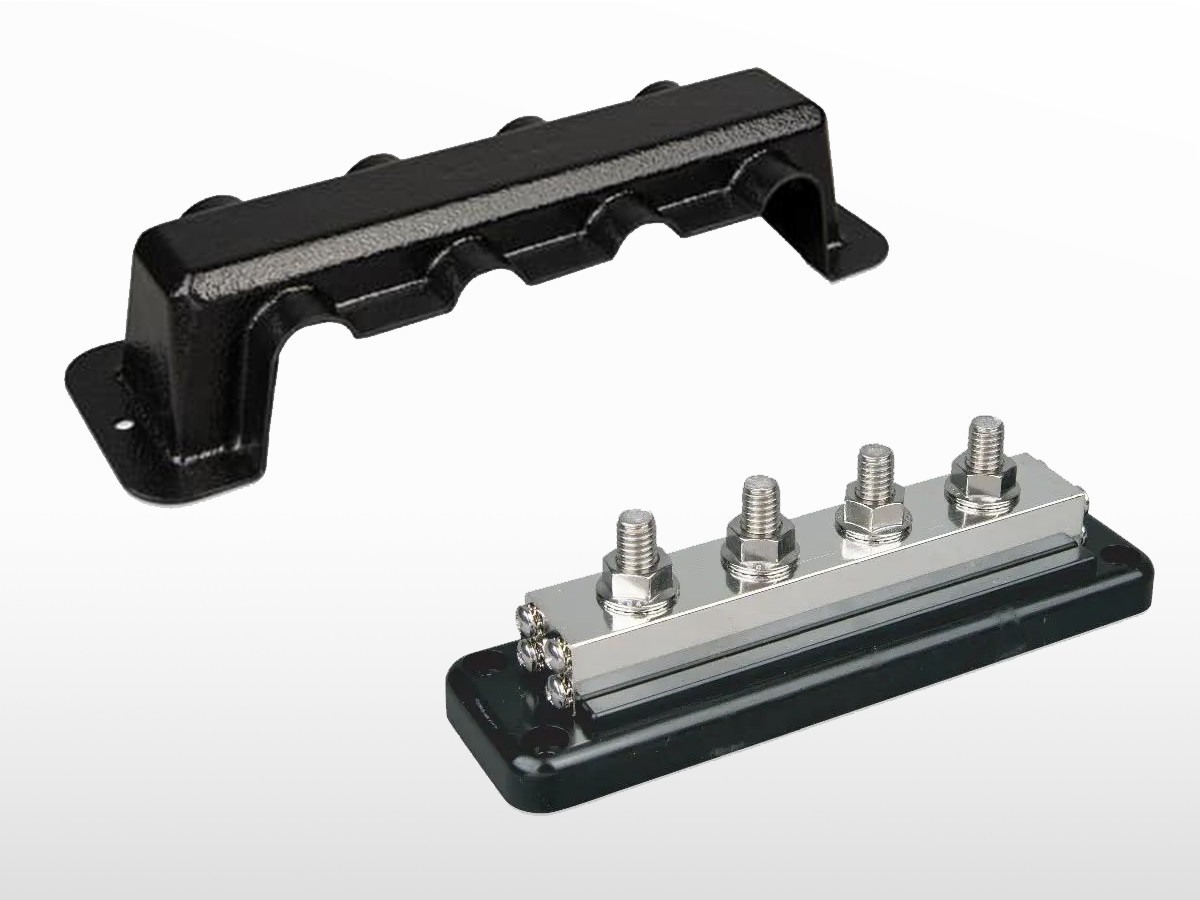

Distribuez les très forts courants en 12V, 24V ou 48V avec cette barre omnibus unipolaire Victron Energy 600A (max 70V DC).
Conçue pour les grosses installations solaires, navires et systèmes multi-onduleurs, elle relie parcs batteries et câbles de très forte section grâce à ses 4 goujons inox M10 et son couvercle isolant inclus.
La barre omnibus Victron Energy 600A 4P (busbar unipolaire très haute intensité) est un répartiteur de puissance conçu pour les installations en courant continu (DC) soumises à de très fortes demandes énergétiques. Dimensionnée pour supporter un courant continu maximal de 600 ampères sous une tension allant jusqu'à 70V DC, elle permet d'interconnecter des câbles de très forte section sur 4 goujons filetés M10 sans perte de rendement ni échauffement.
(Note technique : ce modèle est un rail unipolaire. Il convient d'installer une barre dédiée au pôle positif (+) et une seconde barre distincte pour le pôle négatif (-)).
Lorsque l'intensité globale d'un parc batteries ou d'un groupe d'onduleurs dépasse les limites des barrettes standards, un jeu de barres massif devient indispensable pour équilibrer les courants et éviter les points chauds. Grâce à sa barre conductrice épaisse en cuivre étamé (section 9,5 x 31,8 mm) et ses 4 goujons inox M10, ce busbar 600A permet de raccorder :
• Des parcs de batteries Lithium LiFePO4 (type Victron, Pylontech) ou Plomb/OPzV de grande capacité montés en parallèle
• Plusieurs convertisseurs-chargeurs en parallèle ou en configuration triphasée (ex. gammes Victron MultiPlus-II ou Quattro de 5000VA à 15000VA)
• Des parcs de régulateurs solaires MPPT haute puissance ou des distributeurs modulaires Lynx
• Capot intégral de sécurité. Livrée avec un couvercle amovible en ABS noir (norme UL 94 V-2), la barre omnibus protège intégralement les goujons et cosses sous tension contre tout contact accidentel ou chute d'outil métallique.
• Conductivité maximale et tenue anticorrosion. Le rail massif en cuivre étamé, associé à des écrous hexagonaux en cuivre étamé et des goujons en acier inoxydable, assure un passage optimal des très forts courants tout en résistant à l'oxydation en ambiance marine ou industrielle.
• Base isolante haute résistance. Le socle est moulé en ABS noir ignifugé (classement feu UL 94 V-0) pour garantir une isolation totale par rapport au châssis ou au mur de pose.
• Sites isolés et centrales d'autoconsommation avec stockage. Local technique d'habitation autonome, site industriel, télécoms ou micro-réseau.
• Marine professionnelle et grande plaisance. Distribution principale sur voiliers de voyage, catamarans et navires équipés de gros convertisseurs.
• Véhicules spéciaux et poids lourds. Camions d'expédition, véhicules d'intervention et bases mobiles autonomes.
| Courant max | 600 A |
| Tension max | 70 Vcc |
| Diamètre des pôles | M10 (9.53 mm) |
| Hauteur des pôles | 19 mm |
| Matériau pôles | acier inoxydable |
| Matériau barre | cuivre étamé |
| Matériau capot / Base | ABS noir |
| Dimensions | 65 x 216 x 86 mm |
| Poids | 0.8 kg |
| Référence Victron | VBB160040010 |
| Nomenclature Victron | Busbars |
| Code EAN | 8719076052227 |
| Largeur | 24 cm |
| Hauteur | 7 cm |
| Profondeur | 9 cm |
| Poids | 0.805 kg |
