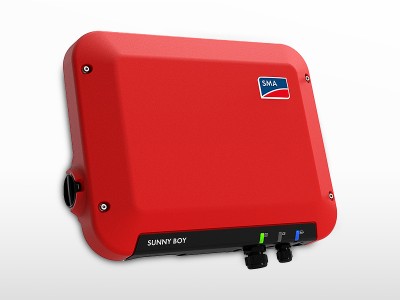

Onduleur SMA monophasé Sunny Boy SB 2.0 / 1VL-40 (2000W / 230V)

Vidéo

---

Fiche technique

Onduleur réseau SMA synchrone monophasé Sunny Boy SB2.0-1VL-40

Le Sunny Boy 1.5 - 2.5 entièrement repensé est l’onduleur idéal pour les petites installations photovoltaïques. Grâce à sa large plage de tension d’entrée comprise entre 80 et 600 V, cet onduleur se distingue par son impressionnante flexibilité, laissant un large choix de panneaux photovoltaïques et sa facilité d‘installation, de par son poids réduit. Une fois la mise en service effectuée aisément via l’interface WebUI, le Sunny Boy 1.5/2.5 permet une surveillance locale via le réseau sans fil propre de l’appareil ou une surveillance en ligne via Sunny Portal ou Sunny Places.

Flexible

• Large plage de tension d'entrée
• Interface WLAN et Speedwire intégrée avec fonctionnalité Webconnect

Informatif

• Nouveau concept de communication avec serveur Web intégré
• Surveillance des données de l'installation via l'interface WebUI sur tous les smartphones et tablettes
• LED clignotante

Tourné vers l'avenir

• OptiTrack Global Peak
• Sans entretien grâce au système de refroidissement par convection
• Prêt pour le "zero injection"
• Raccordement direct avec SMA Energy Meter

Simple

• Système de connexion DC SUNCLIX
• Facilité d'installation, poids réduit, sans transformateur
• Mise en service confortable via l'interface WebUI

Caractéristiques

ENTREE (DC)
Puissance DC max	4000 W
Tension DC max	600 V
Plage de tension MPP	260 à 500 V
Tension d'entrée assignée	360 V
Tension d'entrée min / Tension d'entrée de démarrage	50 V / 80 V
Courant d'entrée max	10 A
Courant d'entrée max par string	18 A
Nombre d'entrées MPP indépendantes / strings par entrée MPP	1 / 1
SORTIE (AC)
Puissance assignée (à 230V, 50Hz)	2000 W
Puissance apparente AC max	2000 VA
Tension nominale AC	220 / 230 / 240 V
Plage de la tension nominale AC	180 à 280 V
Fréquence du réseau AC / plage	50 Hz, 60 Hz / -5 Hz à +5 Hz
Fréquence de réseau assignée / tension de réseau assignée	50 Hz / 230 V
Courant de sortie max	9 A
Facteur de puissance pour la puissance assignée	1
Facteur de déphasage réglable	0.8 inductif à 0.8 capacitif
Phases d'injection / phases de raccordement	1 / 1
RENDEMENT
Rendement max / européen	97.2 / 96.4 %
DISPOSITIFS DE PROTECTION
Dispositif de déconnexion côté DC	x
Surveillance du défaut à la terre / surveillance du réseau	x / x
Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique	x / x / -
Unité de surveillance du courant de défaut, sensible à tous les courants	x
Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-7)	I / III
DONNEES GENERALES
Dimensions (L x H x P)	460 x 357 x 122 mm
Poids	9.2 kg
Plage de température de fonctionnement	-40 à +60°C
Emission sonore, typique	< 25 dB
Autoconsommation (nuit)	2 W
Topologie	sans transformateur
Système de refroidissement	convection
Indice de protection (selon IEC 60529)	IP65
Classe climatique (selon IEC 60721-3-4)	4K4H
Taux admissible d'humidité relative de l'air (sans condensation)	100%
EQUIPEMENT
Raccordement DC / raccordement AC	SUNCLIX / connecteur
Interfaces : RS485 / Bluetooth / Speedwire / Webconnect, WLAN	- / - / x / x
Serveur Web intégré	x
Garantie	5ans
Certificats et homologations	AS4777.3, C10/11/2012, CEIO-21 Int, EN50438, G83/2, IEC61727, IEC62116, IEC62109, NBR16149, NEN-EN50438, NRS097-2-1, VDE-AR-N4105, VDE0126-1-1, VFR2014
Désignation de type	SB 2.5-1VL-40

---
