Simulateur de pompe solaire

Se connecter pour enregistrer
conf :
act :
sim :
g :
a :
p :
z :
lat :
lng :
o :
i :
u :
ph :
pl :
d :
Orientation des panneaux :   (optimum)
Kit de pompage solaire :
En cas de coupure, je veux rester autonome :
heures
KIT PRÉC. KIT SUIVANT
PRODUCTION DU KIT (en Wh/j)
Changement d'échelle
  • 0
  • 1000
  • 2000
  • 3000
  • 4000
  • 5000
  • 6000
  • 7000
  • 8000
  • 9000
  • 10000
  • 11000
  • 12000
  • 13000
  • 14000
  • 15000
  • 16000
  • 17000
  • 18000
  • 19000
  • 20000
  • 21000
  • 22000
  • 23000
  • 24000
  • 25000
  • 26000
  • 27000
  • 28000
  • 29000
  • 30000
  • 31000
  • 32000
  • 33000
  • 34000
  • 35000
  • 36000
  • 37000
  • 38000
  • 39000
  • 40000
  • 41000
  • 42000
  • 43000
  • 44000
  • 45000
  • 46000
  • 47000
  • 48000
  • 49000
  • 50000
  • 51000
  • 52000
  • 53000
  • 54000
  • 55000
  • 56000
  • 57000
  • 58000
  • 59000
  • 60000
  • 61000
  • 62000
  • 63000
  • 64000
  • 65000
  • 66000
  • 67000
  • 68000
  • 69000
  • 70000
  • 71000
  • 72000
  • 73000
  • 74000
  • 75000
  • 76000
  • 77000
  • 78000
  • 79000
  • 80000
  • 81000
  • 82000
  • 83000
  • 84000
  • 85000
  • 86000
  • 87000
  • 88000
  • 89000
  • 90000
  • 91000
  • 92000
  • 93000
  • 94000
  • 95000
  • 96000
  • 97000
  • 98000
  • 99000
  • 100000
ÉNERGIE DISPONIBLE EN CAS DE COUPURE (80% de la capacité batterie) :
Changement d'échelle
  • 0
  • 1000
  • 2000
  • 3000
  • 4000
  • 5000
  • 6000
  • 7000
  • 8000
  • 9000
  • 10000
  • 11000
  • 12000
  • 13000
  • 14000
  • 15000
  • 16000
  • 17000
  • 18000
  • 19000
  • 20000
  • 21000
  • 22000
  • 23000
  • 24000
  • 25000
  • 26000
  • 27000
  • 28000
  • 29000
  • 30000
  • 31000
  • 32000
  • 33000
  • 34000
  • 35000
  • 36000
  • 37000
  • 38000
  • 39000
  • 40000
  • 41000
  • 42000
  • 43000
  • 44000
  • 45000
  • 46000
  • 47000
  • 48000
  • 49000
  • 50000
  • 51000
  • 52000
  • 53000
  • 54000
  • 55000
  • 56000
  • 57000
  • 58000
  • 59000
  • 60000
  • 61000
  • 62000
  • 63000
  • 64000
  • 65000
  • 66000
  • 67000
  • 68000
  • 69000
  • 70000
  • 71000
  • 72000
  • 73000
  • 74000
  • 75000
  • 76000
  • 77000
  • 78000
  • 79000
  • 80000
  • 81000
  • 82000
  • 83000
  • 84000
  • 85000
  • 86000
  • 87000
  • 88000
  • 89000
  • 90000
  • 91000
  • 92000
  • 93000
  • 94000
  • 95000
  • 96000
  • 97000
  • 98000
  • 99000
  • 100000
VOTRE CONSOMMATION (en Wh/j)
CONSOMMATION DE VOS APPAREILS :
Calculez votre consommation en sélectionnant des appareils
Sélectionnez les appareils à alimenter en cas de coupure
Changement d'échelle
  • 0
  • 1000
  • 2000
  • 3000
  • 4000
  • 5000
  • 6000
  • 7000
  • 8000
  • 9000
  • 10000
  • 11000
  • 12000
  • 13000
  • 14000
  • 15000
  • 16000
  • 17000
  • 18000
  • 19000
  • 20000
  • 21000
  • 22000
  • 23000
  • 24000
  • 25000
  • 26000
  • 27000
  • 28000
  • 29000
  • 30000
  • 31000
  • 32000
  • 33000
  • 34000
  • 35000
  • 36000
  • 37000
  • 38000
  • 39000
  • 40000
  • 41000
  • 42000
  • 43000
  • 44000
  • 45000
  • 46000
  • 47000
  • 48000
  • 49000
  • 50000
  • 51000
  • 52000
  • 53000
  • 54000
  • 55000
  • 56000
  • 57000
  • 58000
  • 59000
  • 60000
  • 61000
  • 62000
  • 63000
  • 64000
  • 65000
  • 66000
  • 67000
  • 68000
  • 69000
  • 70000
  • 71000
  • 72000
  • 73000
  • 74000
  • 75000
  • 76000
  • 77000
  • 78000
  • 79000
  • 80000
  • 81000
  • 82000
  • 83000
  • 84000
  • 85000
  • 86000
  • 87000
  • 88000
  • 89000
  • 90000
  • 91000
  • 92000
  • 93000
  • 94000
  • 95000
  • 96000
  • 97000
  • 98000
  • 99000
  • 100000
RÉSULTATS : Volume quotidien pompé* avec ce kit en m3/jour
  • Ce kit n'est pas adapté à cette profondeur
  • m3/jour
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • 0
  • Janvier
  • Février
  • Mars
  • Avril
  • Mai
  • Juin
  • Juillet
  • Aout
  • Sept.
  • Oct.
  • Nov.
  • Dec.

Votre installation de pompage :

Hauteur (eau / arrivée) :
Longueur tuyau d'eau :
La longueur du tuyau doit être supérieure à la hauteur de pompage
Diamètre tuyau d'eau :     (minimum)
Hauteur :
X appareils sélectionnés : Sauvegarder Envoyer par mail
Votre consommation électrique : 0 kWh / jour

éclairage

Quantité :
Utilisation : Sécurisation : / jour

Téléphonie & PC

Utilisation : Sécurisation : / jour

Son & Image

Utilisation : Sécurisation : / jour

Electromenager

Utilisation : Sécurisation : / jour

Bricolage

Utilisation : Sécurisation : / jour

Pompage

Utilisation : Sécurisation : / jour

Confort

Utilisation : Sécurisation : / jour

Mobilité

Utilisation : Sécurisation : / jour

Bateau

Utilisation : Sécurisation : / jour

Puissance :  W
Utilisation : Sécurisation : / jour

BILAN :

Hauteur de pompage :

Longueur de tuyau :

Diamètre tuyau minimum :

Selon les périodes de l'année,
ce kit vous permettra de pomper entre et d'eau par jour.

ATTENTION, ce kit n'est pas adapté pour de telles profondeurs, vous avez besoin d'une pompe plus puissante.
Pour obtenir un devis GRATUIT, contacter-nous

Au delà de 60 m de hauteur, il est préférable de réaliser une étude sur mesure.
Merci de nous retourner le formulaire :
Projet de pompage solaire immergé (.pdf)

Au delà de 100 m de tuyau, il est préférable de réaliser une étude sur mesure. Merci de nous retourner le formulaire :
Projet de pompage solaire immergé (.pdf)

Au delà de 50 m de tuyau, nous vous conseillons d'utiliser du tube polyéthylène PE Ø 19 mm intérieur.

  • Tuyau PE à acheter séparemment (magasin de matériaux)
  • Raccord male 1/2" fourni en sortie de pompe

* À NOTER :

  1. Les volumes calculés dans le simulateur représentent une moyenne sur le mois.
  2. En pratique, le volume pompé varie chaque jour en fonction de l'ensolleillement.
  3. Les coudes, réductions, filtres, vannes... génèrent des pertes de charge.
  4. Vérifier que votre installation ne comporte pas de fuites.

VIDEO Installation pas à pas du kit pompe solaire immergée

Ce kit pompe solaire immergée fonctionne sans batterie et permet de puiser l'eau jusqu'à 70 Mètres en totale autonomie.

  1. Les panneaux solaires alimentent la pompe en direct lorsque le soleil brille.
  2. Le contrôleur optimise le rendement journalier de la pompe immergée SHURFLO tout en assurant sa protection.
  3. Des sondes de niveau sont utilisées pour vérifier la présence d'eau dans le puit et ainsi d'éviter que la pompe tourne à vide.
  4. L'eau peut ensuite être stockée dans des cuves pour arroser un potager, alimenter un réseau...

Composition du kit

Panneau solaire et structure

Panneau solaire et structure aluminium pour pompe immergée

2 Panneaux solaires fonctionnant en 24V
avec une structure aluminium STT2.

Pompe immergée

Pompe immergée Shurflo 9325 pour puit et forage

Pompe immergée Shurflo 9325
avec ses accessoires.

Contrôleur (Booster) *

Contrôleur de pompage : Linear Current Booster & Pump Driver

Contrôleur étanche G75
fonctionnant en 12 ou 24V.
Livré avec des sondes de niveau.


* Aussi appelé Linear Current Booster ou Pump Driver, le contrôleur adapte l'impédance et booste la pompe par faible ensoleillement (début et fin de journée, temps nuageux...). Ce système permet d'augmenter entre +20% et +30% le volume d'eau pompé.

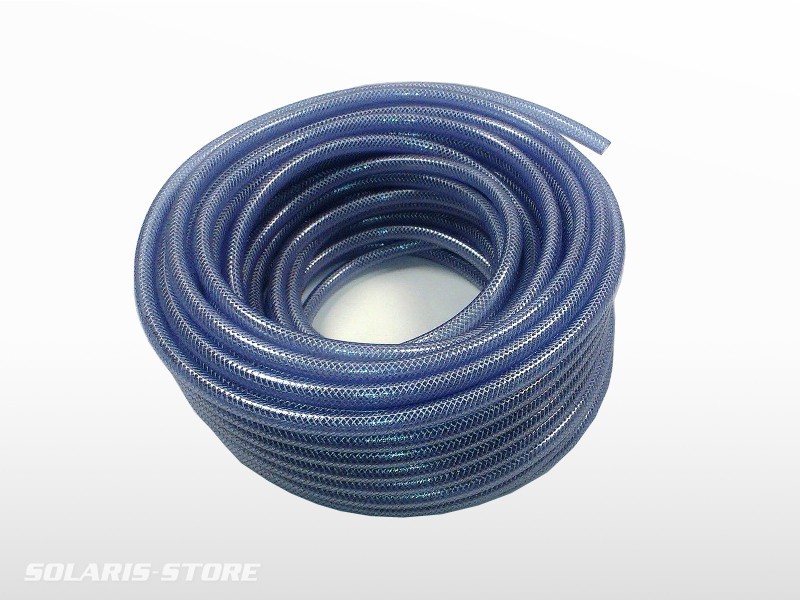

Câbles et tuyaux vendus séparement (au mètre linéaire)

Ce kit nécessite des câbles et tuyaux vendus séparement au mètre linéaire. Vous pouvez composer et commander votre kit sur mesure :


Composer votre kit sur-mesure



Principe de fonctionnement du kit de pompage immergé

La pompe est directement alimentée par un panneau solaire : le jour, elle fonctionne en fonction de l'ensolleillement, la nuit elle est à l'arrêt.
Ce système simple et économique (sans batterie) est utilisé pour l'irrigation, l'abreuvement du bétail, le remplissage d'une cuve...

En image installation de kit de pompage immergé avec panneau solaire

Installation de kit pompe immergée Shurflo dans un forage (07, Ardèche)


Kit de pompage solaire autonome pour l'arrossage et l'irrigation d'un potager collectif (Mairie des Chères, 69, Rhône)


pompe immergée schéma d'installation d'un kit de pompage Shurflo dans un puit ou un forage

Simulateur Calculer le rendement de votre future installation

Grâce au simulateur de pompage solaire, vous pouvez connaître le volume journalier qu'il vous sera possible de pomper :


Simulateur de pompage
