Onduleur/Chargeur/MPPT VICTRON EasySolar 12/1600/70-16 (12V / 1600VA)

Photo non contractuelle

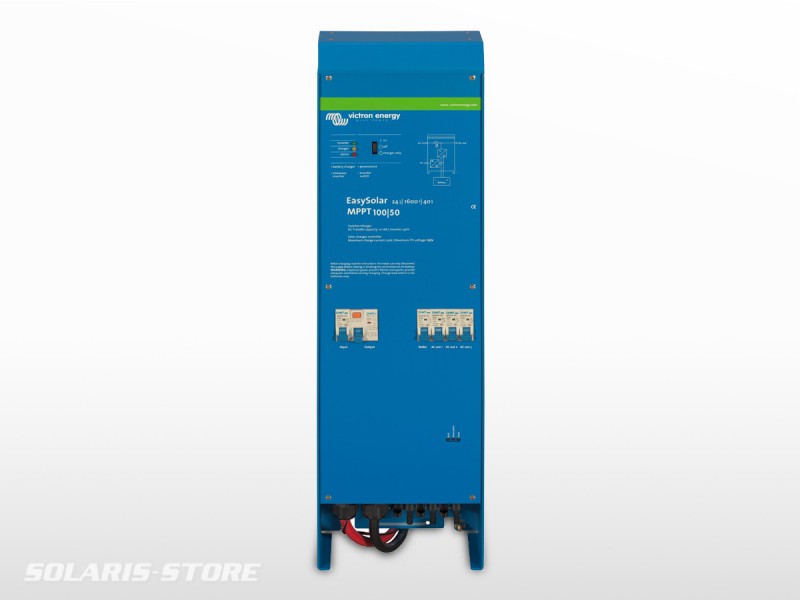

EasySolar MPPT 100/50 - 12V - 1600VA - 70A

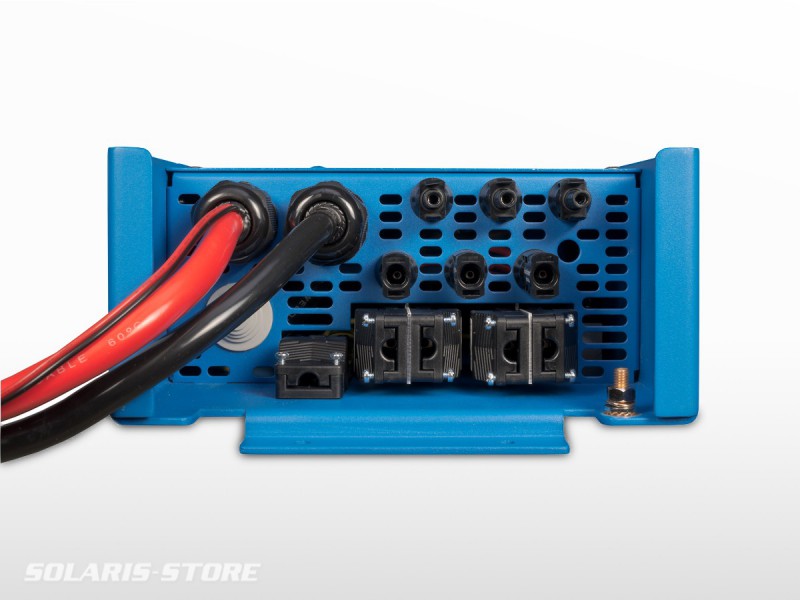

Connectiques EasySolar MPPT 100/50 - 12/1600/70-16

2 vidéos

Garantie 5 ans
Fabricant Hollandais

Référence : CE2010554

Expédié sous 5 à 7 j

Frais de port : Estimer les frais

Ressources : Documents à télécharger

Une question ? Contactez-nous

1 380,00 € -15%

1173^€00 TTC

3x 4x

Satisfaction client : 4.9 sur 5

479 avis déposés sur avis-verifies.com les 12 derniers mois

Options (4 produits compatibles)

Porte fusible pour MEGA-fusible
60 à 500A
Fiche technique

Prix de base 12,00 € --15% Prix 10,20 € 10^€20

MEGA-fusible 300A / 32V
12V / 24V
Fiche technique

Prix de base 3,00 € --15% Prix 2,55 € 2^€55

Interface Victron MK3 pour paramétrage avec PC

Interface Victron MK3 / paramétrage PC
USB / VE.Bus
Fiche technique

Prix de base 70,00 € --15% Prix 59,50 € 59^€50

Smart dongle Bluetooth VE.Bus
VE.Bus
Fiche technique

Prix de base 80,00 € --15% Prix 68,00 € 68^€00

Fiche technique

EasySolar 12V / 1600VA / 70A : la solution d'énergie solaire tout en un | CEP121621000

Conseil pratique
Protection côté batterie recommandée : Mega Fusible 300 A
Section de câble côté batterie recommandée : 70 mm²

L'EasySolar associe un contrôleur de charge MPPT, un chargeur/convertisseur et une distribution AC dans un seul boitier.

Ce produit est facile à installer, avec un minimum de câblage.

Le contrôleur de charge solaire : BlueSolar MPPT 100/50

Jusqu'à trois chaine de panneaux PV peuvent être raccordées à trois ensembles de connecteurs PV MC4 (PV-ST01)

Le convertisseur / chargeur : Multiplus Compact 12/1600/70

Le contrôleur de charge MPPT et le convertisseur/chargeur Multiplus partagent les câbles de batteries CC (inclus). Les batteries peuvent être chargées par de l'énergie solaire (BlueSolar MPPT) et/ou par l'alimentation AC (convertisseur/chargeur) depuis le réseau public ou depuis un générateur.

Distribution AC

La distribution AC est composée d'un RCD (30mA/16A) et de quatre sorties AC protégées par deux disjoncteurs de 10A et de deux 16A.

Une sortie de 16A est contrôlée par l'entrée AC : elle ne sera allumée que si une source AC est disponible.

PowerAssist

La technologie unique PowerAssist protège l'alimentation du réseau ou du générateur contre un risque de surcharge en ajoutant une puissance de convertisseur supplémentaire si cela est nécessaire.

Un logiciel d'application solaire unique

Plusieurs logiciels (assistant) sont disponibles afin de configurer le système pour plusieurs applications autonomes ou interragissant avec le réseau. Veuillez consulter http://www.victronenergy.nl/support-and-downloads/software/

CONVERTISSEUR / CHARGEUR
Commutateur de transfert	16A
CONVERTISSEUR
Plage de tension d'alimentation	9.5 - 17 V
Sortie AC "renforcé" 0	16A
Sortie AC 1.2.3	Tension de sortie : 230VAC +/-2% Fréquence : 50Hz +/- 0.1%
Puissance de sortie continue à 25°C	1600 VA / 1300 W
Puissance de sortie continue à 40°C	1200 W
Puissance de crête	3000 W
Efficacité max	92 %
Puissance de charge zéro	8 W
Puissance de charge zéro en mode recherche	2 W
CHARGEUR
Entrée AC	Plage de tension d'alimentation : 187-265 V AC Fréquence d'entrée : 45-60 Hz Facteur de puissance : 1
Tension de charge "absorption"	14.4 / 28.8 V
Tension de charge "float"	13.8 / 27.6 V
Mode veille	13.2 / 26.4 V
Courant de charge de la batterie de service	70 A
Courant de charge de la batterie de démarrage	4 A
Sonde de température batterie	oui
Relais programmable	oui
Protection	a - g
CONTROLEUR DE CHARGE SOLAIRE
Courant de sortie max	50 A
Puissance PV max	700 W
Tension PV max circuit ouvert	100 V
Efficacité max	98 %
Autoconsommation	10 mA
Tension de charge "absorbation"	14.4 V
Tension de charge "float"	13.8 V
Algorythme de charge	adaptative à étapes multiples
Compensation en température	-16 mV / °C resp. -32 mV / °C
Protection	a - g
CARACTERISTIQUES COMMUNES
Plage de température d'exploitation	-20°C à +50°C (refroidissement par ventilateur)
Humidité (sans condensation)	maxi 95 %
BOITIER
Matériau et couleur	aluminium (bleu RAL 5012)
Degré de protection	IP 21
Raccordement batterie	Câble de batterie de 1.5 m (35 mm²)
Connexion PV	3 ensembles de connecteurs PV MC4 (PV-ST01)
Connexion 230 VAC	Fiche G-ST18i
Poids	15kg
Dimensions (H x L x P)	745 x 214 x 110 mm
NORMES
Sécurité	EN 60335-1, EN 60335-2-29, EN 62109
Émission / Immunité	EN55014-1, EN 55014-2, EN 61000-3-3
Directive sur l'automobile	2004/104/EC
1) Peut être réglé sur 60 Hz et 240 V 2) Protection a. Court-circuit de sortie b. Surcharge c. Tension de batterie trop élevée c. Tension de batterie trop faible e. Température trop élevée f. 230 V CA sur la sortie du convertisseur g. Ondulation de la tension d'entrée trop élevée	3) Charge non linéaire, facteur de crête 3:1 4) À une atmosphère de 25 °C 5) Relais programmable qui peut être configuré en alarme générale, de sous-tension CC, ou en signal du démarrage groupe électrogène 6a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée à 700 W et 1400 W respectivement 6b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche. Ensuite, la tension PV minimale est Vbat + 1 V
