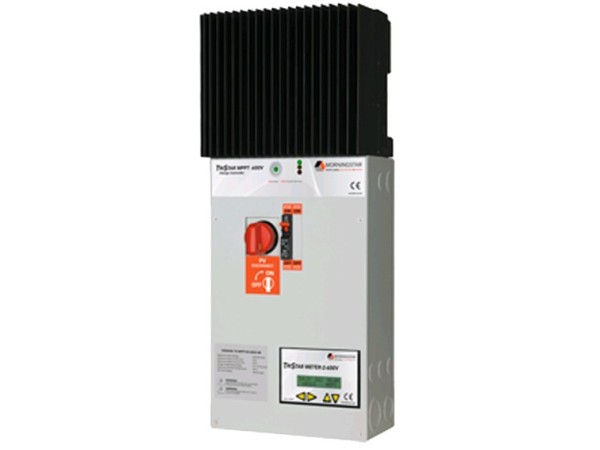

Régulateur MORNINGSTAR TS-MPPT-60 A 600V avec sectionneur Photo non contractuelle
Régulateur MORNINGSTAR TS-MPPT-60 A 600V avec sectionneur

Garantie 2 ans
Fabricant Américain © Fabricant Américain

Référence : RG1030190

Expédié sous 3 à 5 j

Frais de port : Estimer les frais

Pour calculer les frais de port :

1 Ajouter vos produits au panier

2 Créez un compte et renseigner une adresse

3 Consultez les frais à l'étape "Mode de Livraison"

Une question ? Contactez-nous

REF : RG1030190 Expédié sous 3 à 5 j
1 995,00 € TTC

paiement carte bleue paiement carte visa virement mastercard 3x 4x

Satisfaction client : 4.9 sur 5

456 avis déposés sur avis-verifies.com les 12 derniers mois

Le 21 Septembre 2021 par jean L. 5/5

Rapide et efficace

Le 21 Septembre 2021 par Romain S. 5/5

Matériel conforme aux attentes, livraison rapide. Personnel pro et sérieux

Le 20 Septembre 2021 par Loïc G. 4/5

produits conformes ( mais pas encore testés); livraison rapide

Le 20 Septembre 2021 par alain S. 4/5

Il manque une notice pour chaque élément qui compose le quit. Exemple l'élément qui a deux plince avec à l autre extrémité l allume c ...

Le 19 Septembre 2021 par jean pierre a. 5/5

je suis arrivé pour prendre ma commande au magasin à l'heure du repas. Elle m'a été donné sans attendre l'heure d'ouverture et qui plus ...

Le 18 Septembre 2021 par averardo j. 5/5

Efficace.

Le 16 Septembre 2021 par Denis L. 5/5

Commandé le dimanche, expédié le lundi matin, reçu mardi 14h00. Service excellent et rapide. Je recommande ce site.

Le 16 Septembre 2021 par Gianni P. 4/5

pas de problèmes

Le 16 Septembre 2021 par pierre D. 5/5

A l'écoute et disponible pour mon projet;

Le 14 Septembre 2021 par Delphine L. 5/5

rapidité, bons conseils


Fiche technique

TriStar MPPT 600V

Régulateur de charge haute tension avec technologie MPPT

Le régulateur TriStar MPPT 600V de Morningstar offre une méthode particulièrement efficace pour le chargement des batteries avec des panneaux photovoltaïque (PV), turbines éoliennes ou systèmes hydroélectriques de plus haute tension. Grâce à sa capacité haute tension et à sa conception flexible, le régulateur permet plusieurs scénarios d'application type :

• Systèmes PV, éoliens ou hydroélectriques autoproducteurs avec tensions d'entrée supérieures à 150 V
• Réduction des circuits combinés et du courant pour les longs trajets de câble entre le panneau et le régulateur
• Installation de nouveaux systèmes PV connectés au réseau avec batterie de secours
• Post-équipement des systèmes PV connectés au réseau visant à inclure une batterie de secours, sans modifier la
configuration du panneau PV
• Chargement supplémentaire pour les systèmes PV couplés CA

AVANTAGES

Capacité haute tension

• Tension d'entrée maximum de 600 V
• Fonctionne avec des tensions Voc du panneau PV pouvant atteindre 525 Voc
• Tension de fonctionnement en mode éolienne, hydro pouvant atteindre 500 Vdc
• Préconfiguré pour les systèmes de batteries 48 Vdc
• Programmable pour les systèmes de batteries 24 V, 36 V et 60 V
• Autorise les longs trajets de câble entre le panneau et le régulateur
• Une tension plus élevée réduit les chutes de tension et le coût des câbles
• Pas de circuits combinateurs requis pour les systèmes à une ou deux branches
• Permet une meilleure activation des systèmes PV connectés au réseau avec batterie de secours
• Prend en charge les systèmes PV solaires, éoliens, hydroélectriques à batterie, ainsi que les autres
systèmes d'alimentation CC haute tension

Fiabilité

• Conception thermique robuste sans ventilation de refroidissement
• Cartes de circuits imprimés recouvertes d'une couche protectrice conforme
• Pas de pièces mobiles
• Protection supérieure contre la foudre et les pointes de tension/courant voisines induites par la foudre
• Protections électroniques complètes
• Inducteurs encapsulés sous époxy et cartes de circuits imprimés recouvertes d'une couche protectrice conforme

Efficacité

• Rendement optimum de 97,9 %
• L’algorithme exclusif de suivi minimise les pertes de puissance
• Autoconsommation faible
• Fonctionnement en continu à pleine puissance à des températures ambiantes pouvant atteindre 45 °C sans devoir réduire la valeur nominale
• Dispositif électronique sélectionné avec des valeurs nominales plus élevées afin de minimiser les pertes dues à la chaleur

Optimise la récolte d'énergie

Les fonctions de notre technologie MPPT TrakStarTM :
• Meilleur suivi du point de puissance maximum que d’autres régulateurs MPPT
• Balayage très rapide de tout le panneau PV
• Reconnaissance de plusieurs points de puissance pendant les effets d'ombre ou avec des panneaux PV mixtes
• Fonctionnement avec des tensions d'entrée faibles
• Excellente performance au lever du soleil et à des niveaux d'ensoleillement faibles

Fonctions étendues de réseau et communications

• Permet la surveillance du système, la journalisation des données et l'adaptabilité du système. Utilise le protocole standard ouvert MODBUS™ et le logiciel MS View de Morningstar
• Meterbus : Communications entre les produits compatibles Morningstar
• RS-232 série : connexion à un ordinateur personnel
• EIA-485 : communications sur un bus entre plusieurs périphériques
• Ethernet : interface intégralement exploitable sur le Web vers un réseau local ou l’Internet ; consultation depuis un navigateur Web ou envoi de messages en texte/électroniques

Autres fonctions

• Barrières haute-basse tension (barrières internes entre le câblage PV haute tension et le câblage de batterie basse tension)
• Disponible avec boîte de déconnexion en option : Disjoncteur PV 600 V, disjoncteur batterie et barres
omnibus d'entrée-sortie précâblées
• Fonctionnement en parallèle – jusqu'à quatre régulateurs TS-MPPT-600V en parallèle pour gérer
les chargements à partir d'une seule entrée solaire, éolienne ou hydroélectrique, jusqu'à 12,5 kWp

Versions

Standard TS-MPPT-60-600V-48
Avec boîte de déconnexion TS-MPPT-60-600V-48-DB
Inclus :

• Disjoncteur PV 600 V
• coupe-circuit de déconnexion batterie
• barres omnibus d'entrée/sortie pré-câblées

CARACTERISTIQUES TECHNIQUES

Caractéristiques électriques

Rendement max 97.9 %
Courant de batterie max 60 A
Courant de fonctionnement d'entrée max 15 A
Tension de circuit ouvert solaire max 600 V
Entrée d'énergie solaire max nominale 3200 Wc, 48 V
Tension nominale du système 48 Vcc
prog personnalisée 24V, 36V et 60 V
Plage de tension de fonctionnement de batterie 16-72 Vcc
Plage de tension de fonctionnement d'entrée PV 100 V sous Voc = 525 V
Plage de tension de fonctionnement éolienne/hydro Tension de la batterie jusqu'à 500 V
Autoconsommation 1.75 - 2.50 W
Protection contre les surintensités transitoires 4500 W/port

Protections électroniques

Entrée Surcharge, haute tension
Batterie Haute tension, déconnexion borne batterie,déconnexion borne capteur de température à distance
Fonctionnement général Température élevée, courant inverse d'électrodes nocturne, foudre et surtensions transitoires

Caractéristiques environnementales

Température ambiante -40 à +45 °C
Température de stockage -55 à +85 °C
Humidité 100 % sans condensation
Tropicalisation Encapsulation sous époxy, revêtement conforme, bornes classées "Marine"

Charge de la batterie

Algorithme de charge 4 niveaux
Niveaux de charge MPPT, absorption, flottement, égalisation
 Compensation en température
Coefficient -5 mV/°C/cellule (25° réf)
Plage -30 à +80 °C / -22 à +176 °F
Points de consigne Absorption, flottement, égalisation, HVD
Remarque : un capteur de température à distance est inclus

Caractéristiques mécaniques

Dimensions
Version standard 39.2 x 22.1 x 14.9 cm
Avec boite de déconnexion 54.2 x 22.1 x 14.9 cm
Poids
Version standard 9 kg
Avec boite de déconnexion 12.8 kg
Taille maxi des câbles
Bornes de puissance 2.5 à 35 mm² / 14 AWG - 2 AWG
Bornes RTS/détectrices 0.25 à 1 mm² / 24 AWG - 16 AWG
Alvéoles défonçables M20; 0.5, 1.00, 1.25 pouces
Enceinte Type 1 (intérieur et ventilée), IP20

Communication

Ports Ethernet, EIA-485, RS-232,MeterBus
Protocoles pris en charge MeterBus, MODBUS RTU, MODBUS TCP/IP, HTTP, SNMP v2, SMTP

Certifications

  Conforme aux normes CE et RoHS
  Certifié ETL : UL 1741 et CSA C22.2 No. 107.101 (Canada)
  Conforme à la norme FCC Classe B Partie 15
  Conforme à la norme américaine NEC (National Electrical Code)
  Fabriqué dans une usine certifiée ISO 9001

Options

Appareil de mesure TriStar 600V (TS-M-2-600V)
 TriStar Remote Meter-2 (TS-RM-2)
 Meter Hub (HUB-1)
 Pilote de relais (RD-1)
