Une maison autonome grâce au système solaire avec batteries OPzV

Usson-en-Forez (42, Loire)

Située dans les collines du Forez, cette maison est totalement autonome en électricité. Son propriétaire a décidé de s'affranchir complètement du réseau EDF.

Pour rendre sa maison autonome, il a dans un premier temps répertorié toutes les consommations de sa maison (appareils de froid, éclairage, multimédia, etc.).

Avec ce bilan de consommation, on peut ensuite réaliser le dimensionnement de l'installation solaire. En partant de ces consommations, on détermine une puissance solaire ainsi qu'une capacité de stockage journalière nécessaire pour toute la maison.

Dans le cas des sites isolés du réseau, on dimensionne généralement les systèmes pour qu'ils puissent fournir de l'énergie pendant 2 à 3 journées sans soleil. Dans la mesure du possible, il est souvent préconisé d'ajouter un groupe électrogène.

Celui-ci sera démarré automatique en cas d'une forte demande d'énergie ponctuelle (gros outillage, etc.), ou si le solaire tarde à recharger les batteries.

Pour cette maison, la puissance solaire installée est de 5925 Wc pour une capacité de stockage de 47,5 kWh.

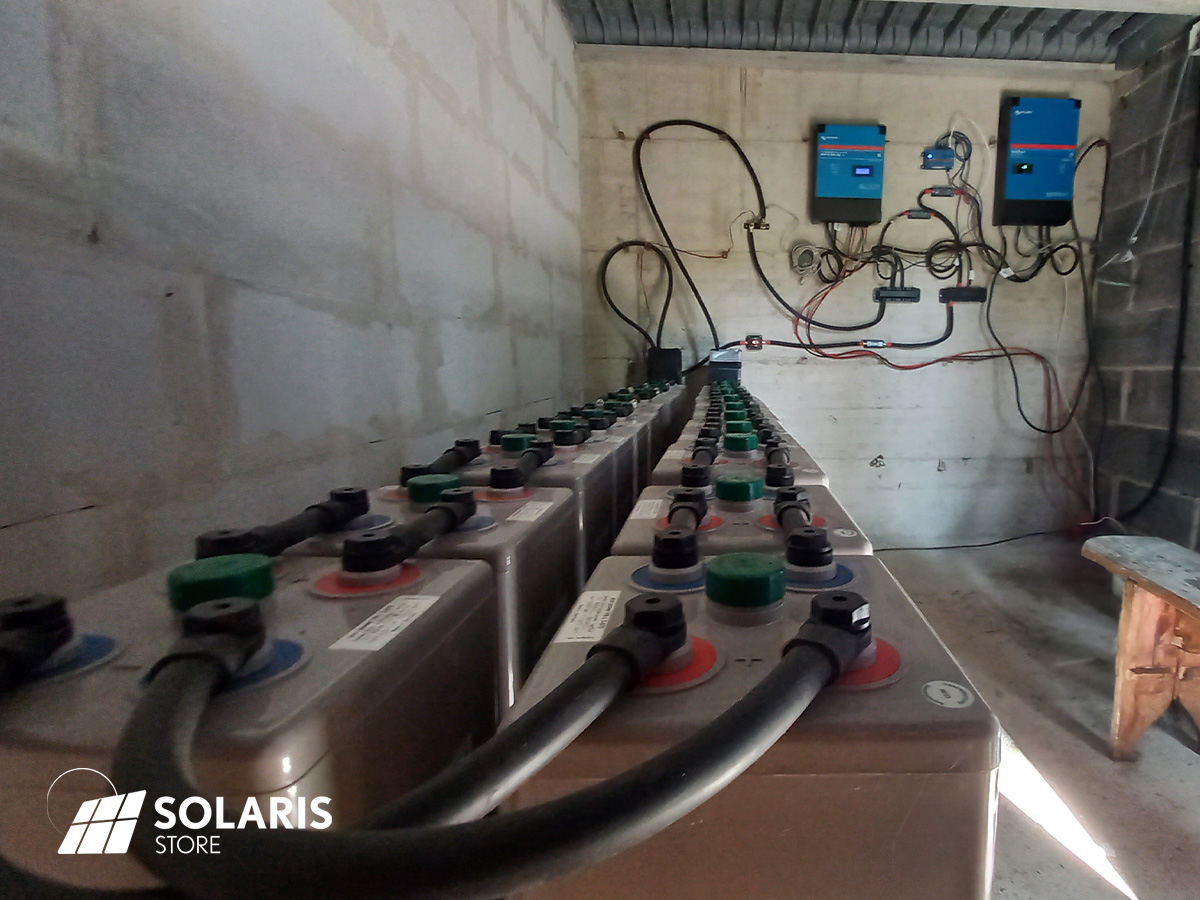

L'ensemble du système est installé dans un bâtiment attenant à la maison. Le parc batterie est composé de 24 éléments 2V branchés en série pour une capacité totale de 47,5kWh.

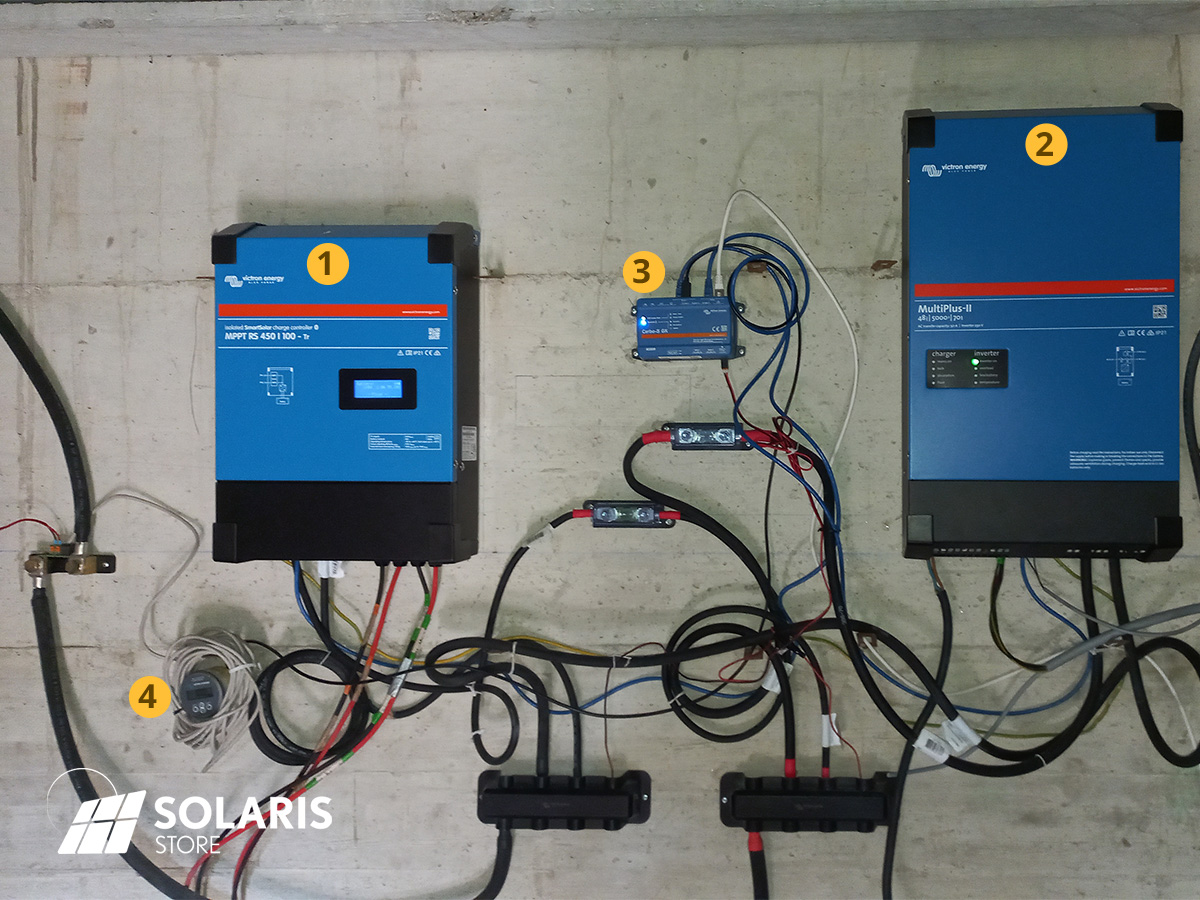

Les autres éléments du système sont installés sur le mur et sont accessibles facilement.

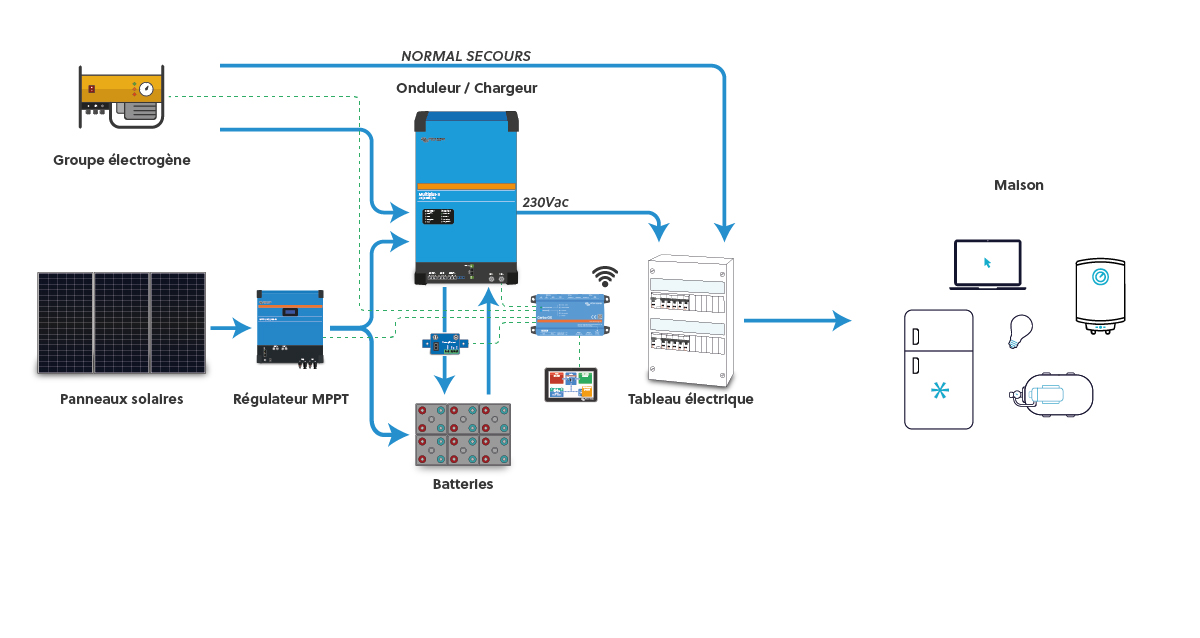

L'énergie solaire arrive au niveau du ₁ régulateur MPPT. Le régulateur permet d'optimiser la charge des batteries. Le ₂ Multiplus II permet de convertir l'électricité en 230 V, pour qu'elle puisse être utilisée par tous les appareils de la maison. Le groupe électrogène est également branché sur le Multiplus. C'est le Multiplus qui envoie l'ordre au groupe électrogène de s'allumer lorsque c'est nécessaire. Le ₃ Cerbo GX permet de superviser et de contrôler l'installation à distance. Il permet également à tous les appareils Victron de communiquer entre eux, permettant ainsi d'optimiser le rendement du système. Enfin, le ₄ BMV permet de connaître la consommation en Ah et le niveau de charge de la batterie.
