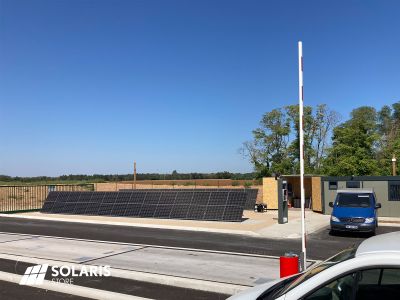

Site de compostage entièrement autonome avec son système solaire

Lagnieu (01, Ain)

La société SAUR s’est vue attribuer la construction d’une plateforme de compostage clé en main, à Lagnieu dans l’Ain (01). La spécificité du site d’implantation est qu’il n’est pas alimenté par le réseau EDF, qui se trouve à plusieurs kilomètres.

C’est la raison pour laquelle la société SAUR a confié à SOLARIS l’électrification solaire autonome du site. L'objectif est que la plateforme soit autonome en électricité toute l’année, même en cas de mauvais temps durant plusieurs jours. Afin d’assurer cette continuité de service sans surdimensionner le stockage batterie, SOLARIS a opté pour un système hybride, énergie solaire et groupe électrogène diesel en secours.

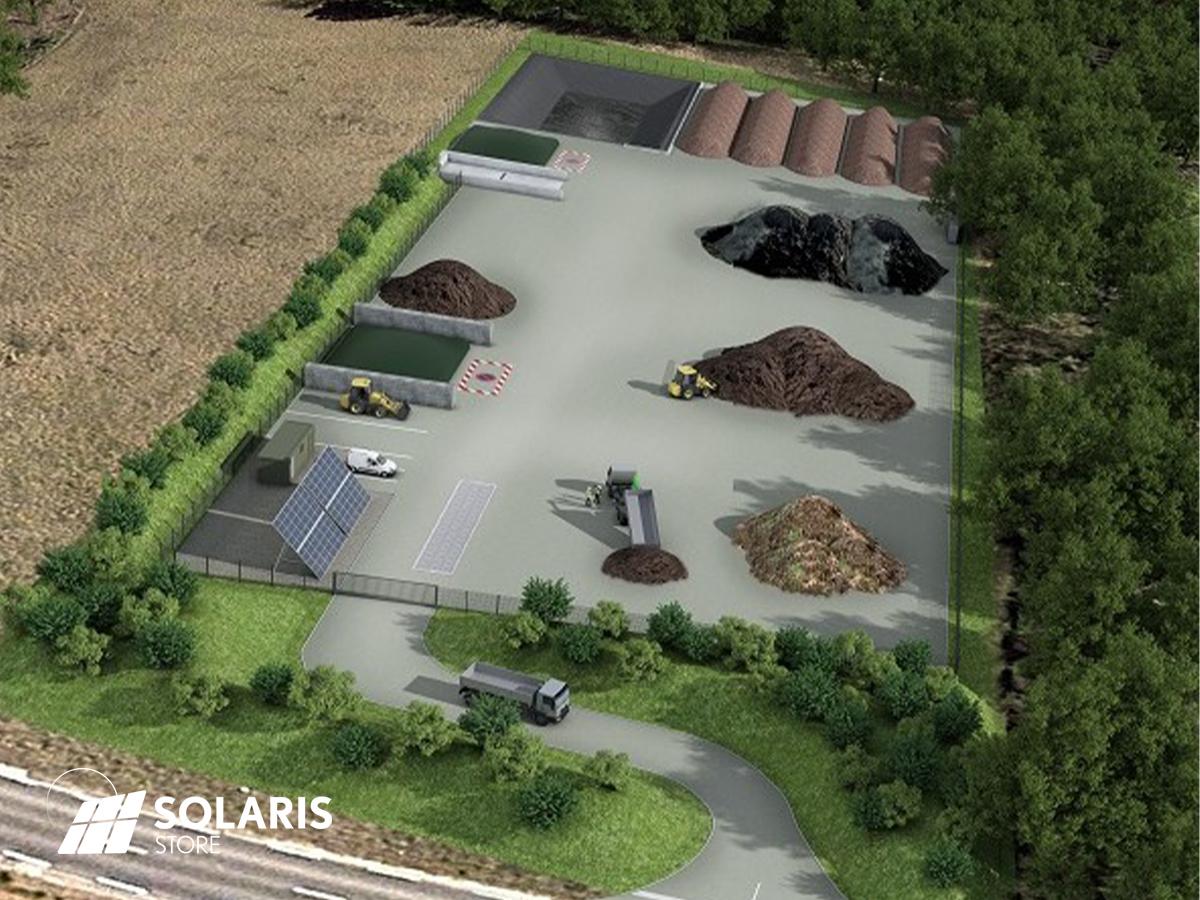

L'implantation du site comprend une zone technique réservée à la partie solaire, un bureau pour la partie administrative, ainsi que les différents emplacements de collecte des déchets.

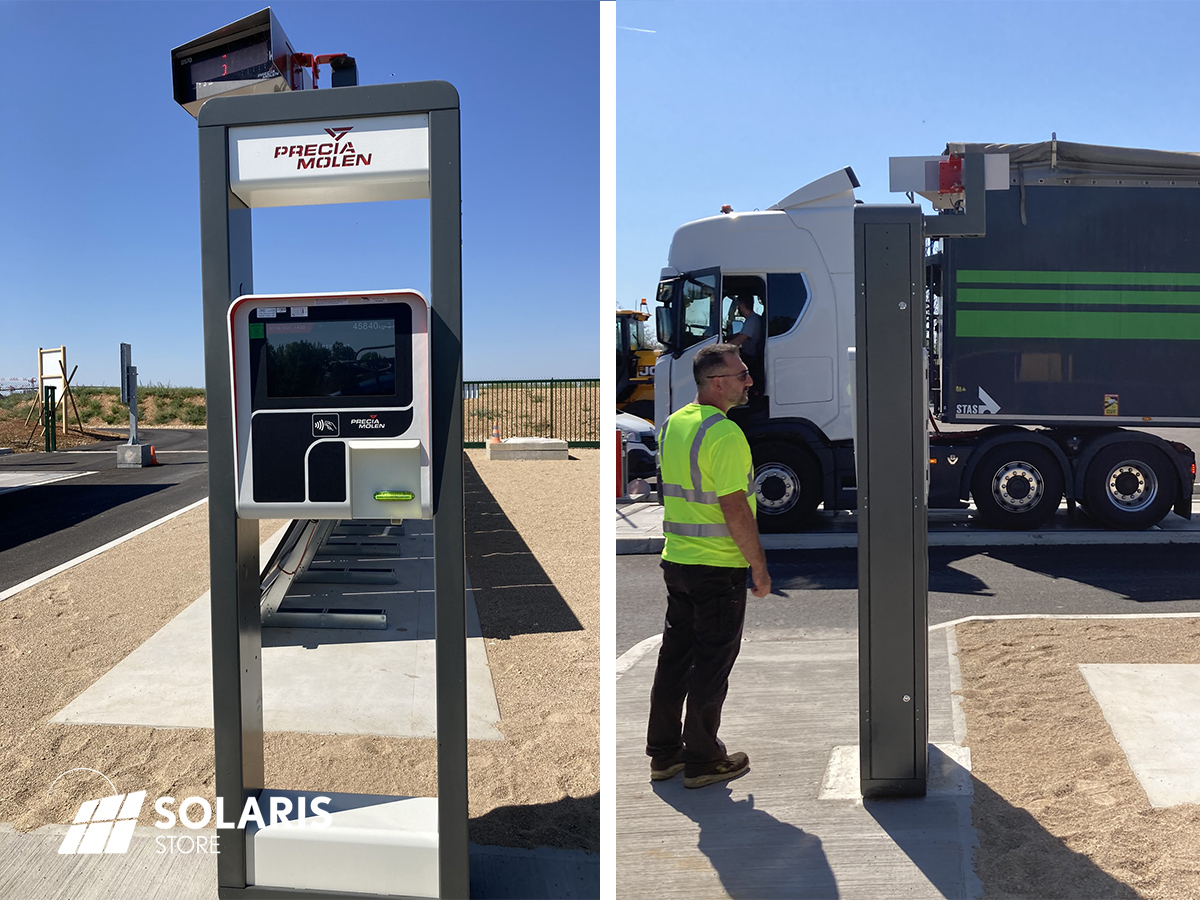

Les camions sont pesés à chaque entrée et sortie du site via la station de pesage.

Pour rendre le site totalement autonome en électricité, la première étape est d’effectuer le bilan des consommations en listant précisément tous les équipements du site, ainsi que leur puissance et leur durée d'utilisation quotidienne, dans notre cas :

• Un réfrigérateur de 140L et un congélateur bahut 200L pour le stockage des échantillons.
• L'éclairage des installations pour assurer le bon déroulement des opérations à toute heure.
• Un chauffe-eau pour répondre aux besoins en eau chaude sanitaire (douche)
• Un système de vidéosurveillance pour la sécurité du site.
• Un ordinateur portable pour la gestion administrative et technique.
• Les barrières d’accès et la station de pesage pour la gestion des flux de matériaux.
• Un détecteur de radioactivité pour le contrôle des matières entrantes.
• Une pompe monophasée avec traitement UV pour l'alimentation en eau.

Une fois la consommation quotidienne estimée, il est possible de passer à l'étape du dimensionnement. Il consiste à déterminer la surface de panneaux solaires photovoltaïques permettant de produire a minima l’équivalent de la consommation quotidienne. Il permet également de définir la batterie de stockage nécessaire pour assurer la continuité de service durant la nuit et les périodes de mauvais temps.

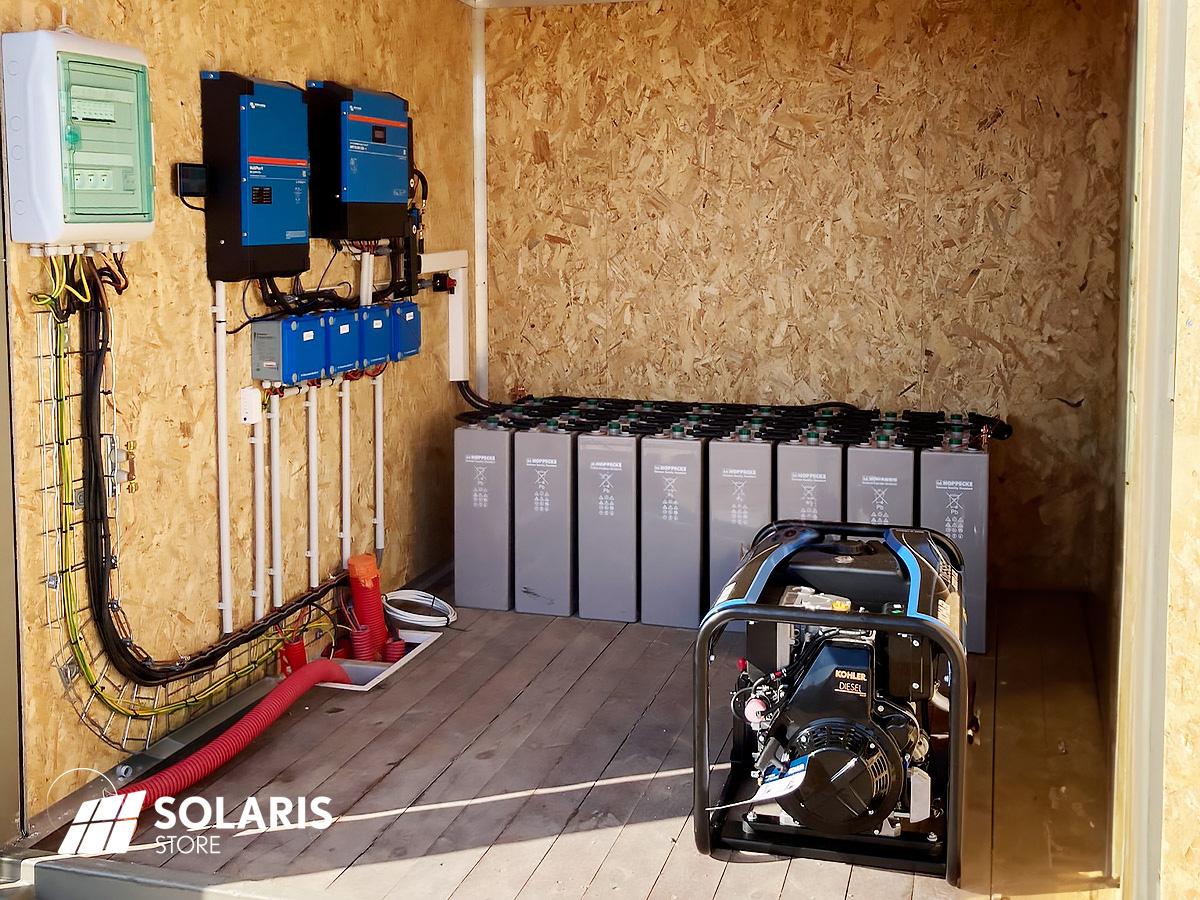

Le système est installé dans un local technique dédié.

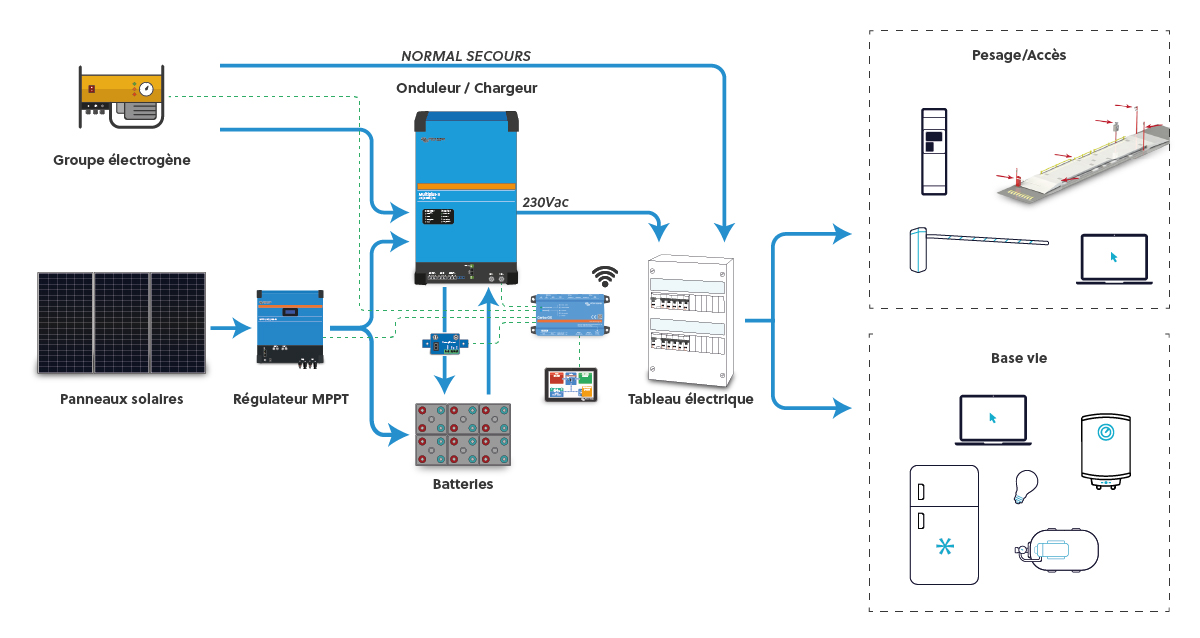

Dans notre cas, voici la composition du système :

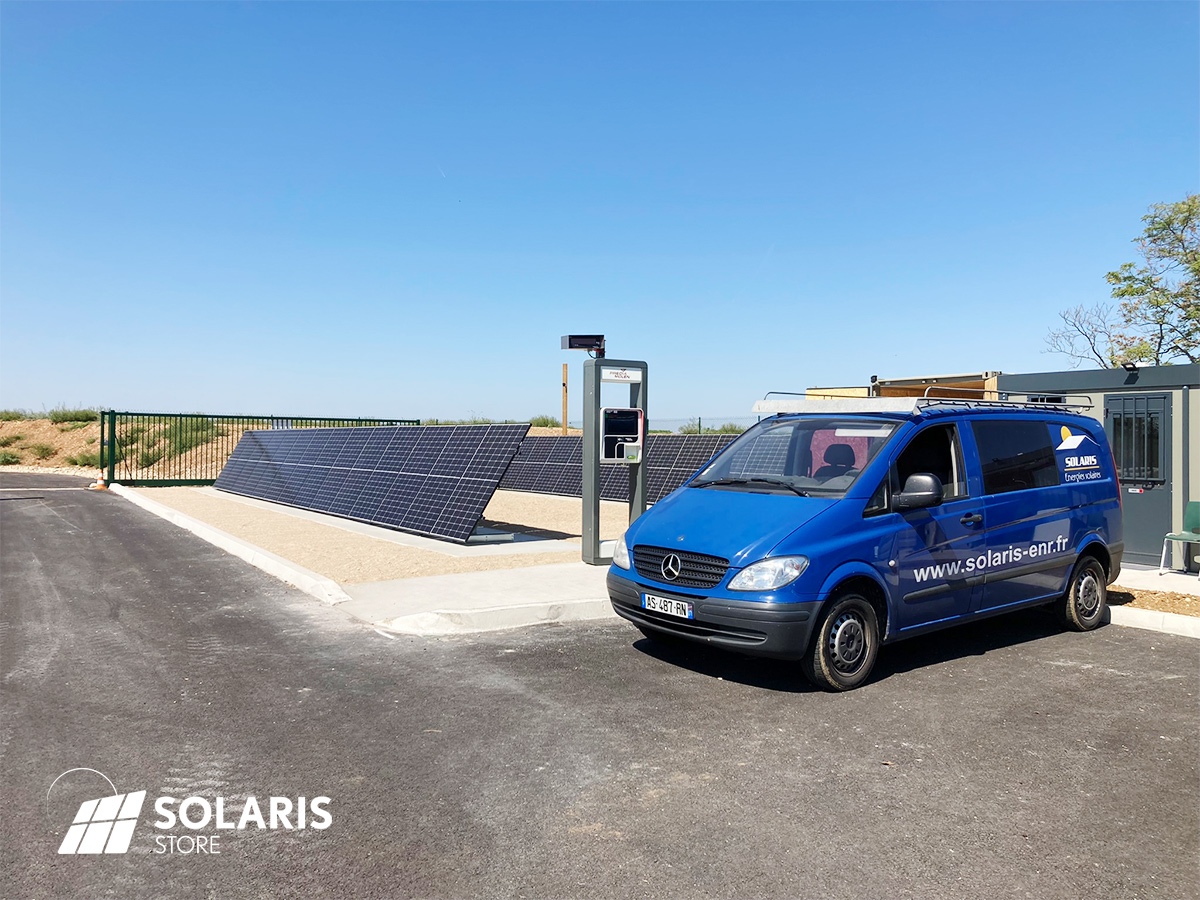

Le champ solaire est composé de 26 panneaux photovoltaïques  JA-Solar de 405W, d'une puissance totale de 10,53 kWc, qui captent l'énergie solaire et la convertisse en électricité.

Les supports Uniteck 800EGF assurent l’orientation et l’inclinaison optimales des panneaux solaires

Le régulateur MPPT RS SmartSolar 450/200 de Victron optimise la charge des batteries et les protège contre les surcharges.

Le Smart Shunt VICTRON surveille et enregistre précisément les flux entrants et sortants de la batterie afin d’en estimer son état charge.

L'onduleur Multiplus-II 48/5000 - 5 kW VICTRON combine deux fonctions :

• Convertir l’énergie courant continu des batteries en énergie alternative 230Vac 50Hz pour alimenter les équipements du site
• Convertir l’énergie alternative du groupe électrogène en énergie courant continu pour charger les batteries en cas de besoin

Le parc batterie de type sans entretien, technologie plomb, électrolyte gélifié – OpzV – de marque HOPPECKE, est composé de 24 éléments Sun Power VR L 2-1250 / 1412Ah – 48VDC soit une capacité totale de 67kWh.

Un groupe électrogène SDMO Diesel 6000 A XL C5- 6kVA

Le principe d’un système solaire hybride avec groupe électrogène : les panneaux solaires photovoltaïques associés à une batterie alimentent le site en complète autonomie, en silence et sans dégagement de CO². Le groupe électrogène est lui en appoint ponctuel en cas de période prolongée de mauvais temps ou en secours en cas de problème technique sur le générateur solaire.

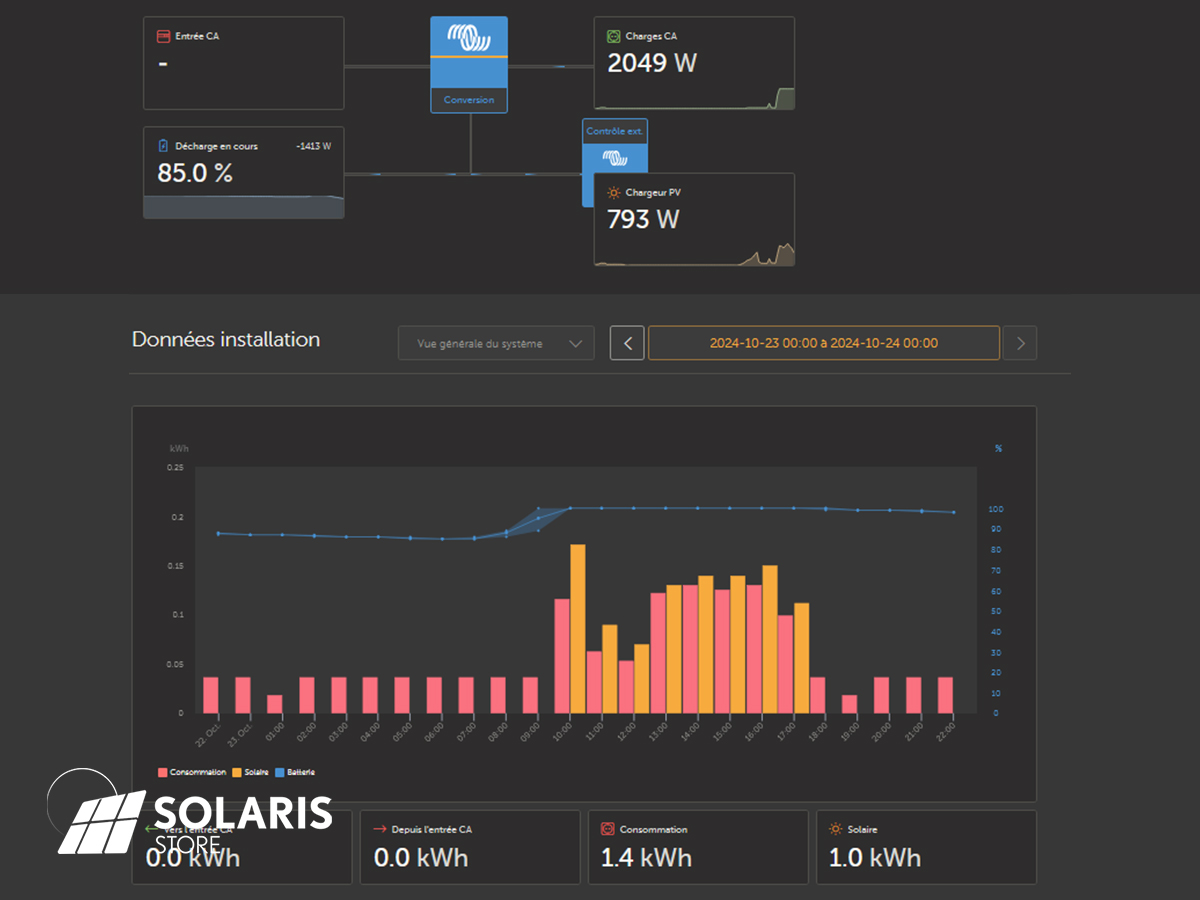

Le monitoring (boite noire) de l’installation est assuré par le datalogger Cerbo GX de Victron qui centralise et enregistre les informations et données du système accessibles soit localement via un écran, soit à distance via le portail dédié VICTRON VRM.
Le CERBO GX a également été configuré par SOLARIS afin d’assurer le démarrage automatique du groupe électrogène dans le cas d’un niveau bas de la batterie.

Pour ce projet, SOLARIS a assuré pour son client SAUR une prestation complète :

• Étude et dimensionnement du système
• Fournitures du matériel
• Maitrise d’œuvre
• Installation du système réalisée en collaboration avec un de nos installateurs partenaires
• Assistance technique, paramétrage de l’ensemble et mise en service
• Mise en ouvre du monitoring pour le suivi à distance
• Contrat de suivi et maintenance
