Kit pompe solaire Immergé LORENTZ - 40m (230W - 5m3/Jour)

Kit pompe solaire immergée LORENTZ 230W jusqu'à 5m3 par jour pour pompage autonome au fil du soleil à 40 mètres max.

Photo non contractuelle

Kit pompe solaire Immergé LORENTZ PS2-100 - 40m | en rivière

Contrôleur du Kit pompe solaire Immergé LORENTZ PS2-100 - 40m | 230W - 5m3/Jour

Kit pompe solaire Immergé LORENTZ PS2-100 fonctionnement en goutte à goutte avec stockage

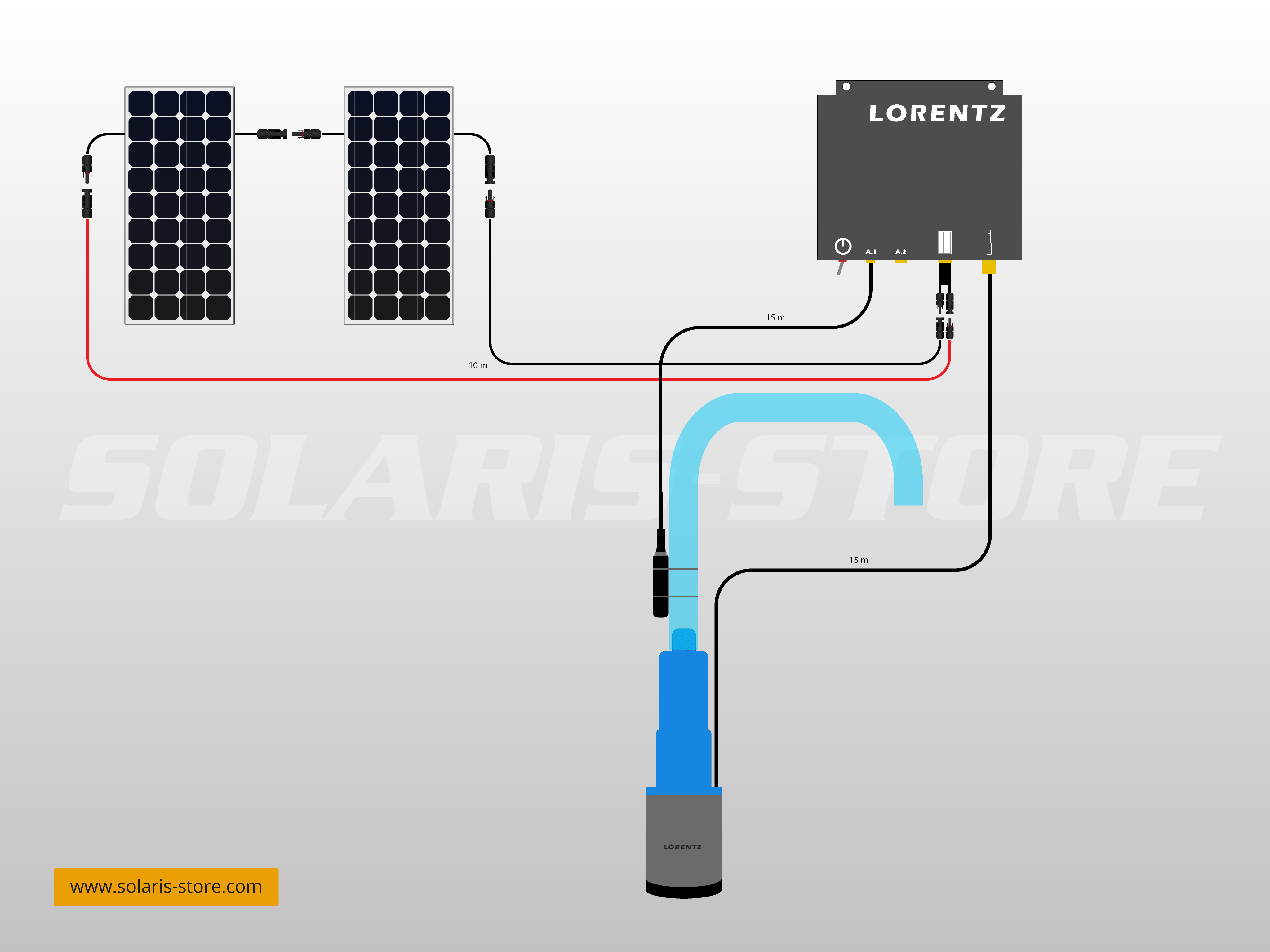

Branchement et schéma de câblage Kit pompe solaire Immergé LORENTZ - 40m | 230W - 5m3/Jour <span class='open-hd btn-yellow' data-link='telechargement/schema/schema-cablage-kit-pompe-solaire-immerge-lorentz-40m-230w-5m3-jour.png' style='cursor:pointer' onclick='OpenDataLink(this)'> <i class='far fa-star'></i> Ouvrir la version HD</span>

1 vidéo

Matériel professionnel
Prêt à l'emploi
Précâblé dans notre atelier

Référence : KT6010310

Expédié sous 1 à 2 j

Frais de port : Estimer les frais

Ressources : Fiche technique PDF
Notice utilisateur PDF
Schéma de câblage HD
Simuler le débit de cette pompe

Une question ? Contactez-nous

1 269,00 € TTC

Dont éco-participation

Avec ce produit, nous recommandons :

Câble inox suspension pompe immergée Ø4 mm
Vendu au mètre
Fiche technique

Prix 2,90 €

Serre câble inox pour Ø4 mm
1 unité
Fiche technique

Prix 2,00 €

Corde de suspension pour pompe immergée 6 mm

Corde de suspension pompe immergée Ø6 mm
Vendu au mètre
Fiche technique

Prix 1,20 €

Flotteur d'arrêt cuve pour pompe LORENTZ PS2-100 (15 m)

Flotteur d'arrêt cuve pour pompe LORENTZ PS2-100
10 m
Fiche technique

Prix 44,00 €

Rallonge moteur pour pompe LORENTZ PS2-100 (15 m)

Rallonge moteur pompe LORENTZ PS2-100
15 m
Fiche technique

Prix 79,00 €

Rallonge flotteur et sonde de puits pour pompe LORENTZ PS2-100 (15 m)

Rallonge flotteur/sonde pompe LORENTZ PS2-100
15 m
Fiche technique

Prix 49,00 €

Support 2 panneaux solaires Alu POTEAU P700
largeur panneau max 700mm
Fiche technique

Prix 199,00 €

Support 2 panneaux solaires SOL-MUR Alu SM700 | largeur panneau max 700mm

Support 2 panneaux solaires Alu SOL-MUR SM700
largeur panneau max 700mm
Fiche technique

Prix 179,00 €

Fiche technique

ATTENTION : avant la première mise en service, la pompe doit être immergée pendant plusieurs heures pour être à la température de l'eau.

Fonctionnement du kit

Ce kit fonctionne sans batterie, les panneaux solaires alimentent la pompe en direct lorsque le soleil brille.

Le contrôleur optimise le rendement journalier de la pompe immergée LORENTZ PS2-100 tout en assurant sa protection.

Une sonde de niveau est utilisée pour vérifier la présence d'eau dans le puits et ainsi d'éviter que la pompe tourne à vide.

Ce kit permet de puiser l'eau jusqu'à 40 Mètres en totale autonomie. L'eau peut ensuite être stockée dans des cuves pour arroser un potager, alimenter un réseau...

Composition du kit pompe solaire immergée LORENTZ 230W / 5m3/jour (HMT max 40m)

Système de pompe et panneau solaire autonome pour l'irrigation ou l'arrosage en totale autonomie

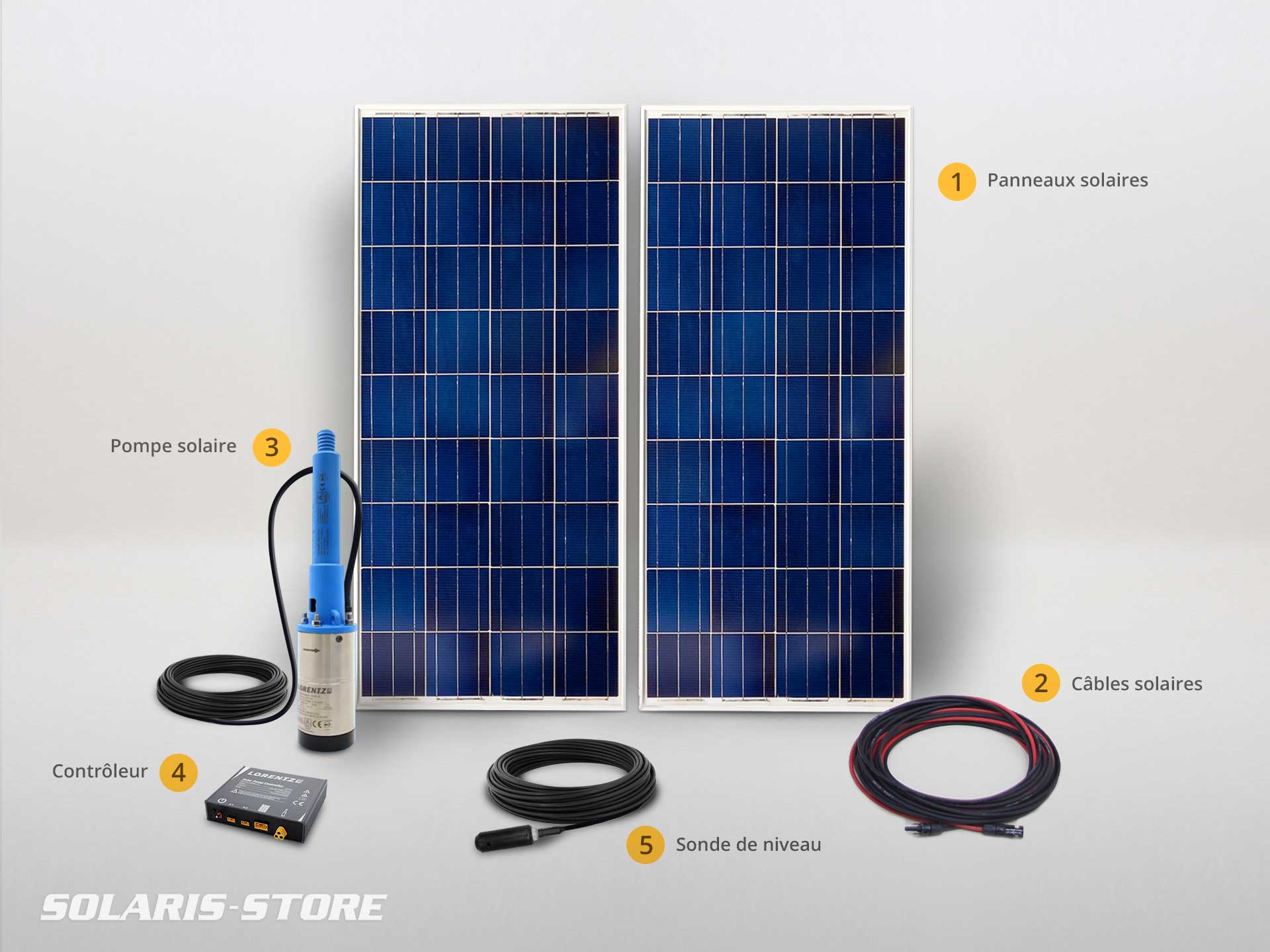

Composition du kit

₁ 2 x panneaux solaires monocristallins 115Wc VICTRON pour une puissance totale de 230Wc

₂ 1 x Lot de câblage + connecteurs pour les panneaux solaires (10m)

₃ 1 x pompe solaire PS2-100-7S, diamètre de sortie 1" (soit 26 mm) avec 15 mètres de câble fournis et assemblé

₄ 1 x contrôleur de pompe solaire PS2-100

₅ 1 x sonde de niveau puits et forage avec 15 mètres de câble fournis et assemblé

Vidéo

Installation pas à pas d'une pompe solaire immergée PS2-100

4:45 Installation pas à pas

Exemple de performances

Conditions de la courbe

Base météo de Lyon / Période Avril à Septembre
2 panneaux solaires de 115Wc unitaire orientés plein SUD et inclinés à 45°
Tuyau de refoulement de 10ML et Dint = 30mm

Principe de fonctionnement du kit de pompage immergé

La pompe est directement alimentée par un panneau solaire : le jour, elle fonctionne en fonction de l'ensolleillement, la nuit elle est à l'arrêt.
Ce système simple et économique (sans batterie) est utilisé pour l'irrigation, l'abreuvement du bétail, le remplissage d'une cuve...
